描述
产品详情

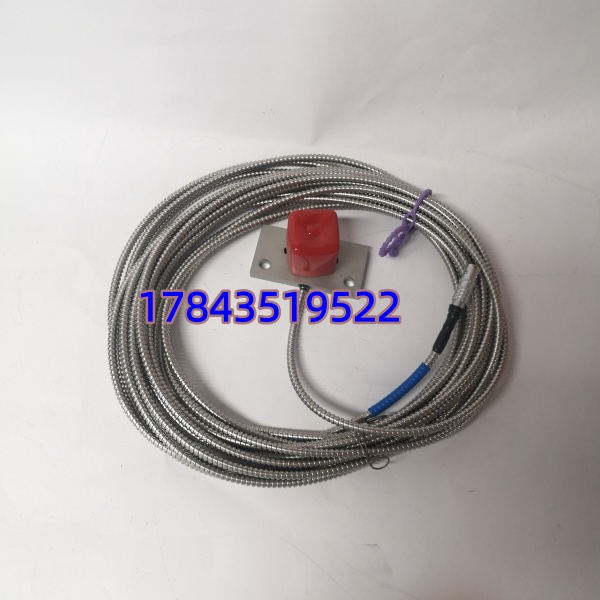

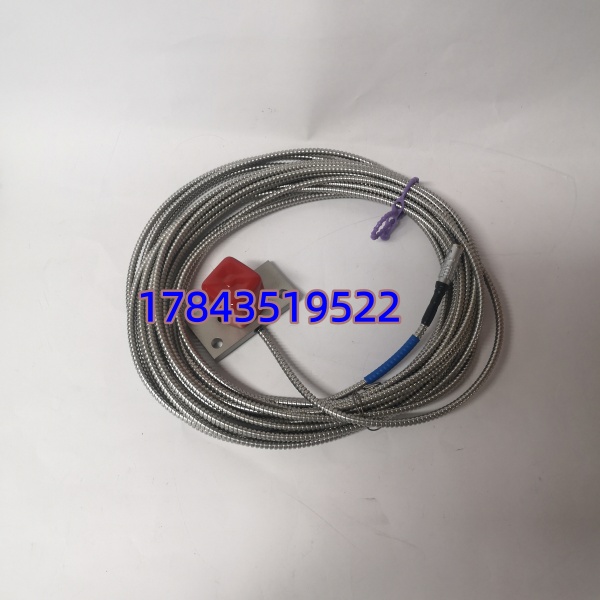

· 型号：PR6426/010-140（探头）+ CON021/916-200（延伸电缆，接前置器 CON021）
· 品牌：Emerson EPRO
· 系列：PR6426 系列 32mm 电涡流位移传感器系统（MMS6000 兼容）
规格参数
- 探头完整型号：PR6426/010-140（/010=1.0m 探头自带缆，/140=螺纹及选项代码，以标签为准）
- 延伸电缆型号：CON021/916-200（916-200 指电缆长度/接头配置，典型 2.0m 或对应厂编，50Ω 同轴）
- 制造商：Emerson EPRO（Germany）
- 适用前置器：EPRO CON021（DIN 轨）/ CON041（面板），不可混用 Bently 3300 XL 前置器
- 探头直径：32 mm（PR6426 系列为大口径，用于大轴径 ≥200mm 透平机械）
- 探头安装螺纹：M18×1.5 或 M30×2（依具体后缀，PR6426 常用 M18 或 M30，需核对实物）
- 测量原理：电涡流非接触式，仅对铁磁性/导电金属敏感
- 标称灵敏度：2 V/mm（50.8 mV/mil）±1.5%
- 线性测量范围（静态）：±4.0 mm（满量程 8mm），动态范围 0–≈1000μm p-p（依前置器设置）
- 推荐初始气隙（Nominal Gap）：≈5.5 mm（以出厂线性化表为准，调至线性区中点）
- 分辨率：≤0.1 μm
- 线性误差：≤ ±1.0%～1.5% F.S.（配 CON021）
- 频率响应(DC coupled)：0–10 kHz（-3dB），上升时间 <15 μs
- 探头工作温度：-35℃ ～ +177℃（短时可达 +200℃ <4h）
- 延伸电缆工作温度：-40℃ ～ +200℃（PTFE 护套）
- 前置器供电（CON021）：-24V DC（范围 -18～-30V），输出 -4V～-20V 或跳线为 4–20mA
- 电缆特性：同轴 50Ω±3%，双层屏蔽（铜网+铝箔），PTFE 绝缘，LEMO 或 screw-on 接头（依配置）
- 防护等级：探头头部 IP67/IP68（316L SS 壳体），前置器 IP20，延伸电缆 IP65（接头处）
- 抗振：5g @ 60Hz @25℃
- 认证：CE、ATEX Ex ia IIC T4/T6（需确认具体 /91xx 防爆版）、API 670 兼容
- 重量：探头+自带缆 ≈0.8kg，延伸电缆 ≈0.15kg
- 配套系统：Emerson AMS 6500 / MMS6000 / MMS3000，也可接入 3500 机架 via 3300/05 或独立二次表
产品介绍
这套是 Emerson EPRO PR6426 φ32mm 电涡流传感器配 延伸电缆——专测汽轮机/大压缩机大轴径（≥200mm）的径向振动、轴位移、差胀和偏心。探头和延伸电缆在出厂时已按序列号配对校准并附线性化表，Gap 电压与灵敏度是绑定的，不能像 Bently 3300 XL 那样随便混搭不同批次探头。
有一点要注意： 是 EPRO 体系，，接头、阻抗、供电全不兼容，硬插会烧。如果你的系统是 Bently 3500 机架请买 3300 XL 8mm 探头（如 330103-xx），不是这套。
应用场景与行业案例
痛点切入
我遇过一套 600MW 汽轮机 #2 瓦轴振通道数值比邻瓦小一半，查半天是原来用 Bently 3300 探头替了 EPRO 没换前置器——系统认到了但比例系数差一倍，线性区也偏。重新换回 + 按出厂 Gap 表设初始气隙后读数才正常。混用品牌是 TSI 安装大忌。
典型场景
- 火电/核电汽轮机——高/中/低压缸 X/Y 向轴振动及推力盘轴向位移，非它不可因需 φ32mm 大探头配大轴径及 EPRO MMS6000 系统原生支持。
- 大型离心压缩机/燃机——差胀(Eccentricity/Expansion)监测， 线性范围 ±4mm 比 8mm 小探头更适合大行程差胀。
- 水轮机/发电机——大轴摆度及推力瓦间隙监测，高温版探头可耐受 +177℃ 以上蒸汽环境。
- 老厂 EPRO MMS6000 改造——原系统就是 +，直替最安全，参数免重设（需核对原配对号）。
真实案例
华东某 300MW 机组大修，揭盖发现 #1 瓦 /010-140 探头头部 PTFE 护管被检修碰伤裸线。库房有测试过的同编号新探头+延伸电缆（确认序列号段与前 兼容），停机泄压后退出原探头→按出厂线性表重调初始气隙 5.5mm→接 前置器量 Gap 电压 -12V±0.3V（对应中点）→复装护管。启机后振动值与前次基线偏差 <3%，未重标定。老师傅说：”TSI 探头最怕乱换不同批次不核对 Gap 表，这活儿得照说明书来。”
