描述
产品详情

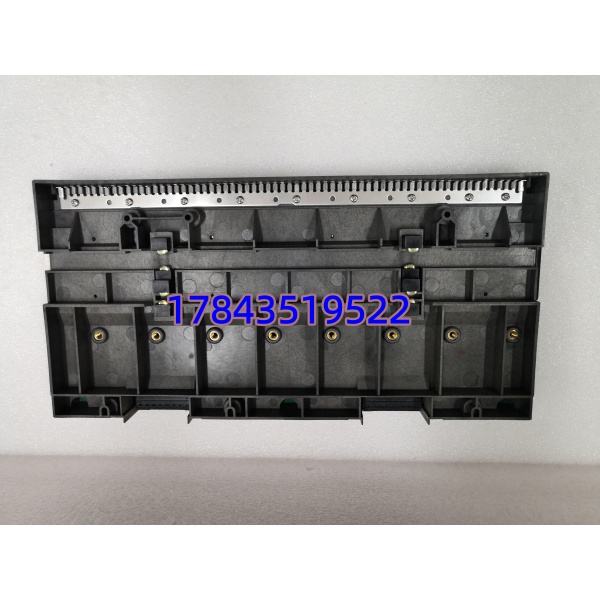

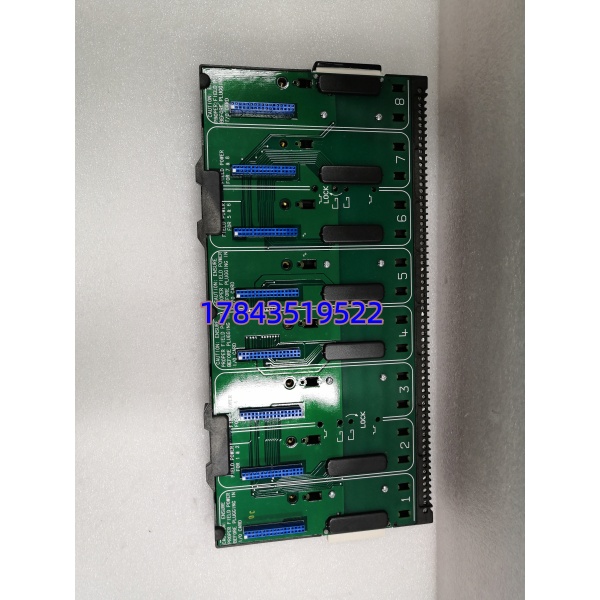

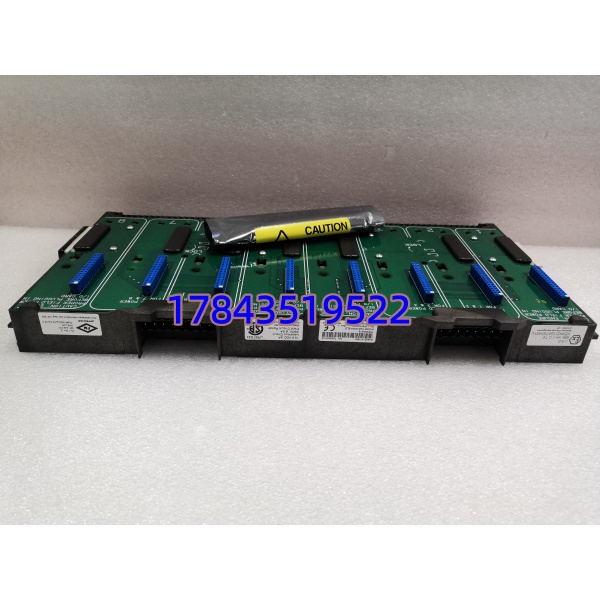

· 型号：CE4050S2K1C0
· 品牌：Emerson（艾默生 DeltaV™）
· 系列：DeltaV M-Series I/O Subsystem — 8-Slot Horizontal I/O Interface Carrier (with Shield Bar)
规格参数
- 产品型号：CE4050S2K1C0（带 Carrier Shield Bar / 屏蔽条）
- 所属系统：Emerson DeltaV™ M-Series DCS I/O Subsystem
- 模块类型：8-Wide（8槽）I/O Interface Carrier / Baseplate（无信号处理功能，纯背板+电源分配）
- 可装载 I/O 模块：全系 M-Series I/O（如 KJ3001/KJ3002 系列 DI/DO/AI/AO、VE4003 等）
- I/O 槽位数：8 个标准 M-Series I/O 模块插槽
- 供电要求：双路 24 VDC 冗余输入（经由系统内 System Power Supply 如 CE5009 供给），内置电源分配总线
- 通讯总线：承载 DeltaV 冗余 I/O Bus（与 Controller/Migration Controller 对接）
- 安装方向：水平（Horizontal）安装，适配 19″ 机柜或 DIN 导轨（依机柜附件）
- 附带组件：Carrier Shield Bar（静电/EMI 屏蔽条），部分批次含 Slot Plug 堵头
- 兼容控制器：M-Series Controller Portfolio、PROVOX Migration Controller（不支持 RS3 Migration Controller 的 Zone 2 RIO）
- 工作环境：0～+60℃ 工作，-40～+70℃ 存储，5～95% RH 非凝露
- 防护/认证：CE、UL、ATEX/IECEx Zone 2（RIO 应用时），IP20（柜内安装）
- 物理尺寸（约）：483×177×深度参照标准 4U 机架单元（具体以 Emerson Drawing 为准）
- 重量：约 2.0～2.5 kg（空板，含 Shield Bar）
产品介绍
碰到过新建装置调试时 I/O 卡插上去 Controller 死活不认——翻来覆去发现底座是旧款 4-Wide Carrier 混用在 M-Series 新卡上，针脚定义对但 I/O Bus 版本不匹配。CE4050S2K1C0 是 DeltaV M-Series 标准的 8槽水平载体，本身不做信号转换，只负责把背板 24VDC 电源和冗余 I/O Bus 引到每块插卡，Shield Bar 扣上去还能压低高频噪声（这在变频器密集的电仪柜里真有用，不是装饰）。严格来说它只在 DeltaV Engineering Studio 硬件组态里选对 Carrier 类型才能正确映射槽位地址，别以为插上就能用。
库存层面——底板是”装完就不动”的静态件，不像 I/O 卡会因电子老化漂移，但机柜进水汽、端子腐蚀或施工踩踏变形会导致插槽接触不良，这种时候换的就是它。原厂新货随 M-Series 整体供货，单独补订交期偏长（4–8周常见），市面 New Surplus 极可靠（无源背板几乎无寿命衰减），作为 A 类控制站建议至少按每类型柜型留 1 块冷备，扩建项目按 BOM 直接计入。
应用场景与库存策略
载体底板一旦物理损坏（插槽簧片氧化/变形、屏蔽条缺失导致 EMI 超标）意味着整排最多 8 块 I/O 卡失联——比单卡故障影响面大得多，属于”低频更换、高影响范围”的典型关键结构件。
典型场景与备货建议：
- 石化/炼油—DeltaV M-Series 过程控制站/Zone 2 RIO 柜：每柜通常 1～3 块 8-Wide Carrier，建议按项目同类柜型每机型留 1 件冷备（Buffer Stock），存原厂包装防积尘。
- 电厂辅控/化工续建—M-Series 扩容改造：新加 I/O 柜时 Carrier 直接计入材料 BOM，勿想当然挪用旧拆机件（旧底座簧片疲劳是隐形坑）。
- LTB 评估：若 Emerson 宣布特定 M-Series 硬件 EOL，按”已装机 Carrier 总数 × 预期延寿年限 ÷ 设计寿命(20年+) × 1.2″少量囤货即可，底板不像电源模块有电解电容老化问题。
- 注意 I/O 卡兼容性：此 Carrier 只承 M-Series I/O 模块（KJ3xxx/VE4xxx），不向下兼容老 S-Series 或 Fisher 传统卡件，混用会插不进或总线不通。
真实案例：某炼化 DeltaV 改造项目，现场施工队拆旧柜清点时把两块 CE4050S2K1C0 当普通废铁扔了——后来业主追加一台 Zone 2 RIO 柜等原厂补单，交期报 7 周。临时从同城兄弟装置借调 1 块才保住开车节点。事后业主把 Carrier 底板正式纳入 A 类 MRO 清单，规定”新柜安装余量 +1 块/项目”入库存。说白了，它几十块钱（相对系统造价）的东西，等件却能让整柜 I/O 趴窝，不值得赌。
常见问题解答 (FAQ)
Q1：这和 Ovation 5X 系列的 I/O 底座是一回事吗？能混用吗？
完全两码事。CE4050S2K1C0 是 Emerson DeltaV M-Series 的 I/O 载体底板，Ovation 用的是 1C/5X 开头底座（如 5X00070G01）。物理尺寸、背板总线、针脚定义全不同，不可互插或混用。
Q2：原厂还能单独订？交期多久？
随 M-Series 机柜成套提供，单独补订通常 4～8 周（视区域库存），部分地区进入 M-Series 生命周期后期可能需询 New Surplus。建议扩建/改造时多申 1 块计入 BOM。
Q3：停产后的 Last-Time-Buy 建议囤几块？
底板是无源背板，设计寿命 >> 20 年，基本不存在电子老化。按已装机 Carrier 类型统计：全厂同类柜 ≤3 柜备 1 块；>3 柜建议同型号备 1～2 块足矣，不必按 I/O 卡比例囤。
Q4：怎么判断二手/拆机 Carrier 还能用？有无测试必要？
重点查：①插槽簧片无发黑氧化、无压扁变形 ②PCB 铜箔无腐蚀断路 ③Shield Bar 螺丝孔螺纹完好。上机后插任一块已知好 I/O 卡，Controller 若能识别槽位地址即 OK，一般不需专项测试。
