描述
产品详情

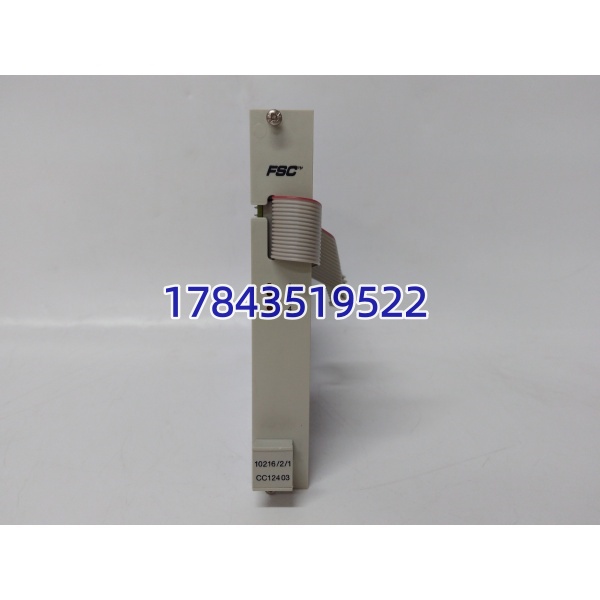

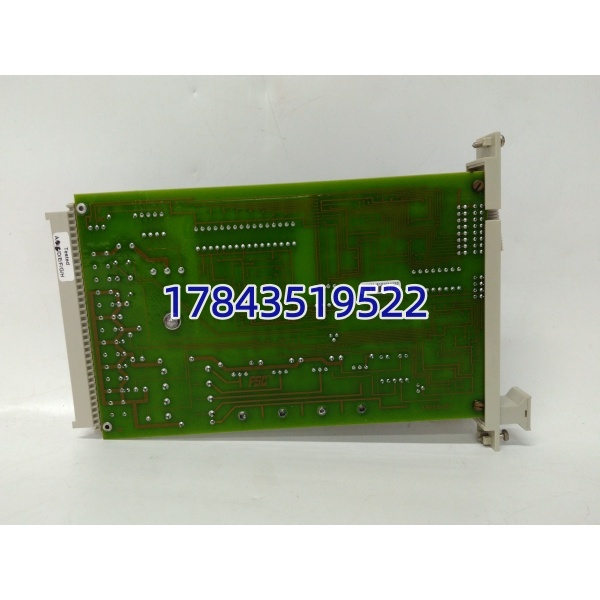

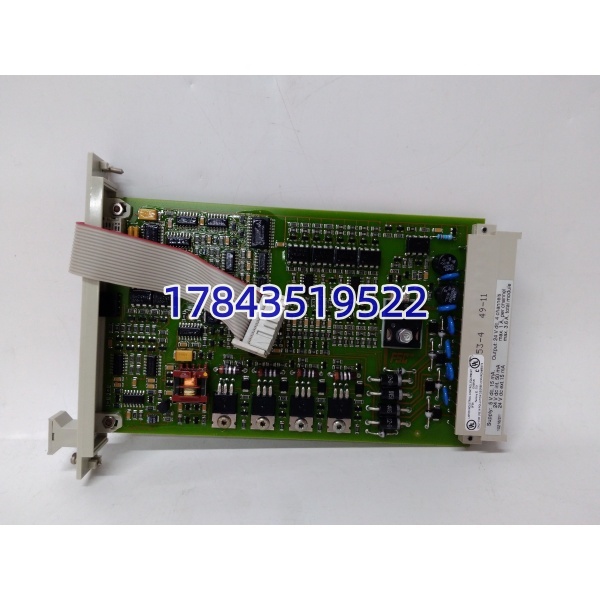

· 型号：CC12403（部件追踪号常印 1021621 于标签或 PCB）
· 品牌：Emerson Automation Solutions（DeltaV / Fisher-Rosemount）
· 系列：DeltaV CHARMs (Compact HART Analog & Digital Remote Multiplexing) — Carrier Assembly
规格参数
- 产品型号：CC12403（Emerson DeltaV CHARM Carrier / Terminal Block Assembly）
- 关联编号：1021621（Emerson 内部物料追溯号，常印于铭牌或 PCB 丝网）
- 产品定位：CHARMs Electronic Marshalling 系统的现场端子底座——本身无逻辑，提供现场接线端子和背板 24VDC/通讯总线给插在其上的 CHARM I/O 模块（如 CIOC-AI-8、CIOC-DO-8 等）
- 兼容 CHARM 模块：标准 DeltaV CHARMs 系列（8-ch AI、AO、DI、DO、TC、RTD 等），依载波容量（常见 8 槽或 16 槽载体——CC12403 通常为 8-position carrier w/ integrated termination）
- 现场接线：螺丝端子（Phoenix 兼容弹簧/screw 混合，依版本），每 CHARM 通道对应现场 + / – / Shield 端子
- 供电输入：经背板或侧边端子引入 24VDC（标称 18–32VDC），分配至各 CHARM 模块及现场配电（如 4-wire 变送器供电）
- 通讯总线：载波内经背板连接 CHARM 模块与 DeltaV 控制网络（通过 Redundant CIOC 或 Wireless IO 网关）
- 冗余支持：可配双路 24VDC 进线做冗余（依机柜电源设计）
- 指示：部分版本带 PWR LED 或经插好的 CHARM 模块反映状态
- 安装：35mm DIN 导轨卡扣安装，通常成组安装于 CHARMs 机柜或现场 junction 箱
- 工作温度：0℃ ～ +60℃（控制柜内）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 防护等级：IP20（柜内），部分现场箱版本 IP54/65 需核对
- 尺寸（参考 8-slot 载体）：约 110×140×45 mm（宽×高×深，含端子突出）
- 重量：约 0.3–0.5 kg（空底座）
- 认证：CE、FM、CSA、ATEX/IECEx Zone 2（依具体版本批次）
- 配套：须配合 DeltaV CHARM I/O 模块（如 CIOC-AI-8-H、CIOC-DO-8-H 等）及 CIOC 控制接口节点使用
产品介绍
CC12403 是 Emerson DeltaV CHARMs（电子布线）系统里的CHARM 载波端子底座——简单说就是放 CHARM 智能 I/O 卡的”插槽+现场接线盘”。它本身是无源背板，现场信号（AI/AO/DI/DO/TC/RTD）从它的螺丝端子进去，经插在上面的 CHARM 模块做 HART 解析/隔离/转换，再通过载波背板总线送 DeltaV 控制器（CIOC 节点）。没有插 CHARM 模块时空底座啥用没有。国内大量在役 DeltaV 新/老项目用 CHARMs 做电子布线省传统端子柜，这底座是其中消耗件（端子氧化或 DIN 卡扣断裂时更换）。
坦白讲底座故障率低，常见问题是长年运行螺丝端子氧化接触电阻变大（尤其腐蚀环境）、DIN 卡簧疲劳或人为掰断塑料锁扣。换时注意底座版本须与现有机架内其他载体同代（早期 CHARMs 载体与后期 Plus 版机械兼容但通常建议统一），拆前拍照记录每个端子接线位及 CHARM 模块槽位编号——插回原 CHARM 模块时槽位顺序可重排但需在 DeltaV Engineer 中核对 Physical I/O Assignment 一致。另外 1021621 是 Emerson 内部追溯号不是独立销售型号，采购按 CC12403 完整描述+现场照片确认是 8 槽或 16 槽载体。
应用场景与行业案例
痛点切入：
炼油厂 DeltaV CHARMs 机柜某列 CC12403 底座（插 8 块 AI CHARM 采集变送器）因柜顶冷凝水顺缆滴入，端子排铜绿致 #3 槽 CHARM 报”Open Wire” 误报。清氧化效果差且扭力不稳——直接更换同型号底座，原 CHARM 模块按槽位插回，接线复原后正常。
典型场景：
- DeltaV 新建/改造项目 Electronic Marshalling—— 载体 + CHARM 模块替代传统端子柜+安全栅柜，现场信号直接进 CHARMs 机柜做 HART 通透
- 老 DCS 迁移至 DeltaV CHARMs——保留部分现场电缆走向，通过 底座重接线做信号整合
- 化工厂 DeltaV 机柜端子老化更换——仅换底座保留 CHARM 模块（模块成本远高于底座），最小化变动
- 远程 I/O 机柜 / 现场 junction box（Zone 2）——密封版 CHARMs 载体安装于现场防爆箱，减少控制室到现场多芯缆
真实案例：
东南亚某烯烃厂 DeltaV CHARMs 机柜，运行第 9 年一整列 （8 槽，插满 AI/AO CHARM）中 #5 槽开始偶发”Sensor Break”，互换 CHARM 到邻槽故障跟随槽位→判底座 #5 端子弹片疲劳接触不良。大修窗口采购同型号拆机测试件，断电拔出原底座（先逐根标记现场线号！），新底座按原线位压接，CHARM 模块按原槽位插回，上电 DeltaV 自动识别 CHARM 序列，I/O 恢复正常。仪表主管说”CHARMs 最值钱是那些 CHARM 卡，底座滑牙就换别硬拧”。
