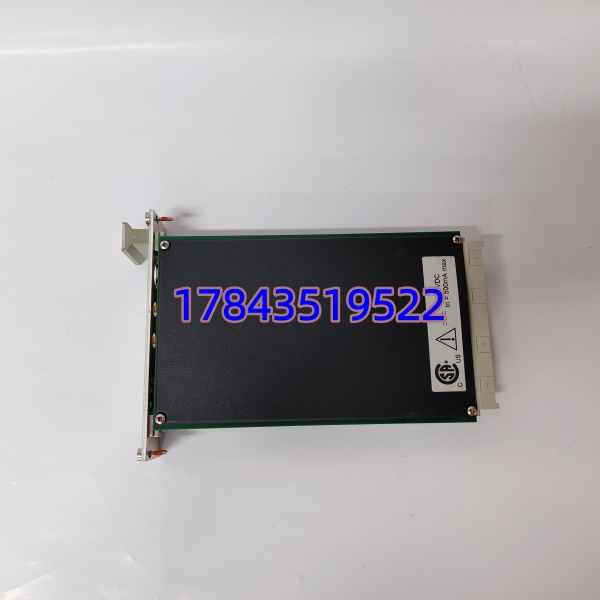

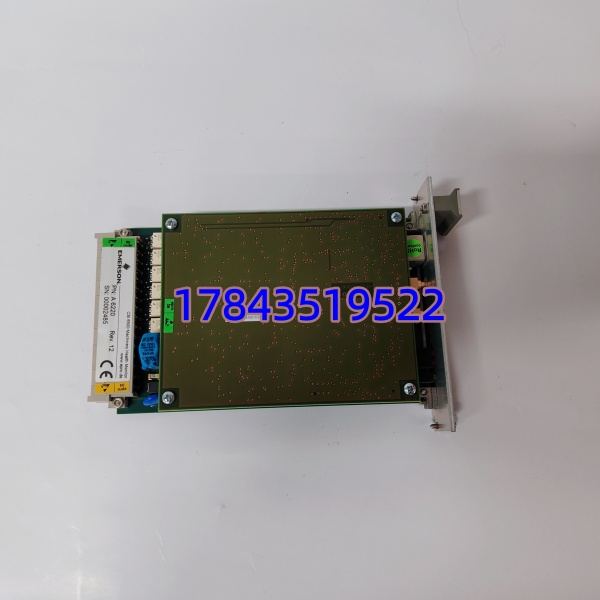

产品详情
· 型号：A6220（订货号通常为 9199-00009，后缀视选项而定）
· 品牌：Emerson（原 epro AMS / CSI 6500 产品线）
· 系列：AMS 6500 / CSI 6500 Machinery Health Monitor——A62xx 系列
技术参数
- 产品名称：A6220 Dual-Channel Shaft Eccentricity / Vibration Monitor
- 适用系统：Emerson AMS 6500 机架 / CSI 6500 机械保护系统机架（3U 单槽插件）
- 输入通道：2 路独立或差分涡流位移输入（配 PR6422/PR6423/PR6424/PR6425 + CON021前置器）
- 输入电压范围：-1 V ～ +23 V DC（含 DC 偏置 + AC 振动分量）
- 输入阻抗：＞100 kΩ
- 频率响应：0.017 Hz ～ 70 Hz（对应 1 RPM ～ 4200 RPM 慢转/盘车阶段偏心测量）
- 测量范围：可调，最小 0–400 mV pp，最大 0–8000 mV pp（取决于探头灵敏度，通常 8 mV/μm）
- 模拟输出：2× 隔离 0/4–20 mA（标量值），2× 0–10 V DC；前后端均有缓冲(Buffered)输出供便携式分析仪接入
- 继电器输出：通过 A6740 继电器扩展卡实现 Alert / Danger 报警及 Trip，板上无独立继电器触点
- 通讯/配置：前面板 Mini-DIN RS-232/RS-485（组态用），支持 Modbus RTU；后端与机架背板通信接入 AMS Suite / DeltaV / Ovation
- 供电：由机架背板提供 24 V DC（±10%），典型功耗 ≤5 W，支持冗余电源输入
- 自检功能：上电及循环自检——监测自身硬件、供电、温度、传感器开路/短路、电缆连续性

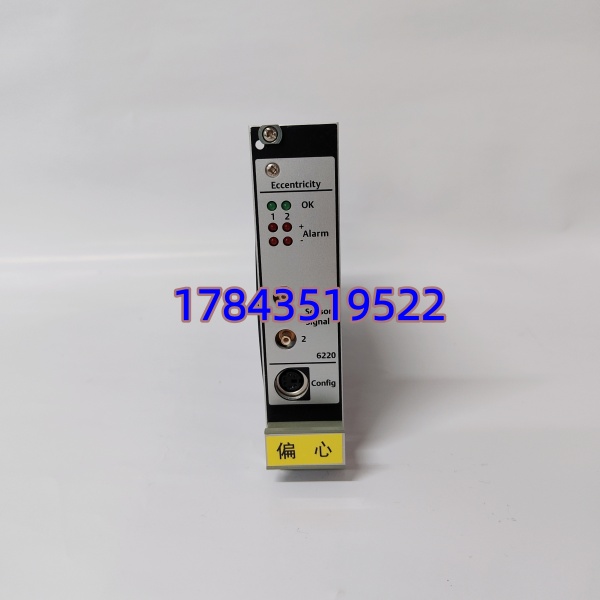

- LED 指示：每通道 CH OK（绿）、Alert（黄/红）、Danger（红），模块 PWR/RUN 状态
- 安装形式：3U 高度（128.4mm），宽 30mm（6TE，1 插槽），深 ≈160mm，DIN 41494 Eurocard，支持热插拔
- 工作温度：-40℃ ～ +70℃（存储 -55℃ ～ +85℃），湿度 5–95% 无凝露
- 认证标准：CE、符合 API 670机械保护标准、IEC 61000EMC
产品介绍
某 300MW 机组大修后盘车阶段报”偏心超限跳闸”，查下来不是探头问题而是老 MMS6120 卡低频滤波参数漂移——换 A6220 后直接靠前面板 RS232 重设报警倍率和延时就把误动消了。它是 AMS 6500 / CSI 6500 机架中专测轴弯曲(eccentricity)和低频振动的双通道模块，重点盯汽轮机启机盘车、慢转工况，和普通振动卡(Vibration Monitor)不同——普通卡切高通滤掉 DC，A6220 保留 DC 分量算峰峰值(runout)，这是 API 670 对大机组启机保护要求的硬性指标。
采购上注意两点：第一，A6220 必须插在 AMS 6500 或 CSI 6500 机架（有背板供电+通信），不能单独当桌面仪表用；第二，严格来说它只处理涡流位移探头信号（PR64xx + CON021前置器），如果你现场是加速度/速度传感器需选 A6210 振动卡而非本型号。报警继电器需搭配 A6740 继电器扩展卡，机架满配一般 14 槽，A6220 占 1 槽。市面二手拆机件极多，建议要求附带序列号可查 Emerson 系统及功能测试报告（自检灯全绿+缓冲输出正常），因 EEPROM 老化可能导致组态丢失。
替换与升级建议
✅ 直接替换
- ——同机架热插拔替换。新卡插入后通过 AMS Configurator 或前面板 RS232 从机架下载原配置（Alarm/Danger 设定值、滤波、倍率），或手动重输参数。建议做静态间隙电压核对及报警旁路测试，工作量≈插拔+参数恢复（15分钟内）。
⚠️ 软件兼容（需改机架/配置）
- epro MMS6120（旧 epro 机架偏心监测卡）——电特性接近但 MMS6120 插 epro MMS6000 老机架，物理尺寸与背板不同，不能直接插入 AMS 6500 机架。若整柜从 MMS6000 升级到 AMS 6500 则可配套换 ，需重新在 AMS Machine Configurator 建工程并映射 I/O 点，工作量约 2–4 小时（含 DCS 点表核对）。
- A6210（振动监测卡）/ A6820（转速卡）——物理插槽兼容但功能不同，A6210 不含 DC 偏心计算仅做动态振动，不可替 测轴弯曲；反向也禁止（ 不能当普通振动卡用，低频截止不同）。
❌ 硬件不兼容
- Bently Nevada 3500 系列模块（如 3500/42M）——BN 3500 是独立机架体系，背板、供电、通讯协议均不同， 与 BN 3500 模块零互通，严禁混插。
- 单通道或四通道非 A62xx 家族卡件——只认 AMS 6500 / CSI 6500 机架专用 A62xx 系列，老 CSI 2130 便携采集器或非机架式监测仪不能替。
若无 现货且系统允许，临时方案可用 MMS6120 + MMS6000 机架做旁路监测（需改柜内接线），但不符合 API 670 在线保护系统架构要求，仅限应急过渡。
