描述
产品详情

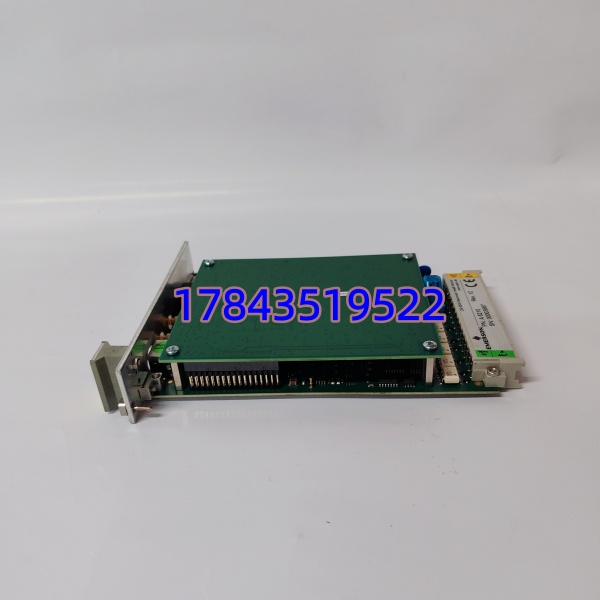

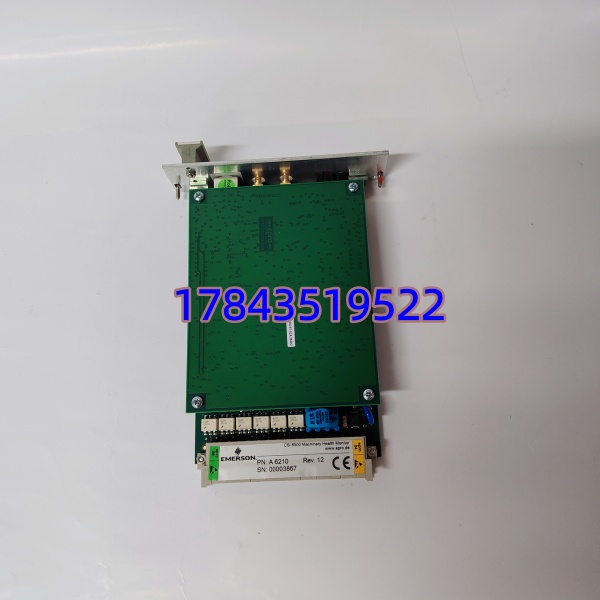

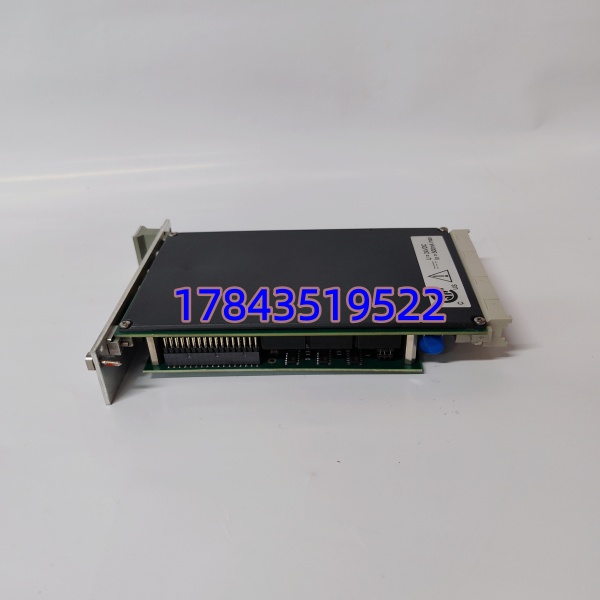

· 型号：A6210（AMS 6500 系列，Emerson P/N 9500-6100 / 9500-6102 依选项）
· 品牌：Emerson（Emerson Automation Solutions — Asset Management / CSI Legacy）
· 系列：AMS 6500 / CSI 6500 Machinery Health & Protection System — A6210 Position Monitoring Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | A6210（AMS 6500 双通道位置监测模块） |
| Emerson 目录号 | 9500-6100（标准 A6210 模块），9500-6102（含 Conformal Coating 或特定 FW Option 依 PCN） |
| 制造商 | Emerson Automation Solutions (CSI / Asset Management, USA) |
| 适用系统 | AMS 6500 / CSI 6500 机架 — 配 3500/22M Keyphasor® 或 AMS 6500 内置 Keyphase、Proximitor® I/O Termination (如 3500/04 或 AMS 6500 TB) |
| 通道数 | 2 通道独立（可配为 Thrust Position / Differential Expansion / Rod Drop per API 670） |
| 输入传感器 | 本特尔 3300 系列 8mm / 5mm 电涡流探头 + 延伸电缆 + Proximitor®（需外部 Proximitor® 供电单位，A6210 不驱动探头） |
| 测量范围 | Thrust Position：±12.7 mm (±0.5″)；Differential Expansion：±25.4 mm (±1.0″)；Rod Drop：0–25.4 mm（依标定） |
| 输出信号 | 每通道独立 4–20 mA DC（可组态 0–100% FS），前板 BNC Buffer Out（原始 AC+DC 动态+静态合成） |
| 报警功能 | 每通道独立 Alert / Danger 设定点（值或 % FS），通过机架 Relay Module (RIM) 或 3500/32-01 执行跳闸 |
| 标定 | 工厂校准到 200 mV/mil (7.87 mV/µm) 或 100 mV/mil 依探头系统 — 换模块不需重标定探头系数但需验证 Gap Voltage |
| 所需端子板 | Proximitor® I/O Termination (3500/04 或 AMS 6500 配套 TB) — A6210 本身无探头驱动电压 |
| 状态指示 | 前板 PWR / Ch Active / Alert / Danger LED per ch + Module OK |
| 背板通信 | AMS 6500 专有串行至主机(用于趋势/SOE/配置)，与 3500 框架不混插 |
| 热插拔 | 支持（Hot Swap），在线更换不影响邻槽 — 建议确认 RIM/Alert 状态 |
| 供电 | 通过 AMS 6500 机架背板 ±15V/5V（from 机架 PS），典型 ≤ 4 W |
| 工作温度 | -20℃～+65℃（控制室/保护柜），存储 -40℃～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露；CC 版耐受 G3 腐蚀 |
| 尺寸(约) | 标准 AMS 6500 I/O 模块 160×30×233 mm（单槽） |
| 重量(约) | 0.30 kg |
| 认证 | CE / UL / cUL / TÜV (SIL 2~SIL 3 system level per API 670) / ABS (部分批次) |
产品介绍
（场景痛点切入）
某个 300MW 机组大修 TSI 校验时碰过：#1 瓦推力位置值 SOE 偶发 “>Alert” 但通频不超 Danger——查为 Ch.A 输入屏蔽层柜内双端接地引入 50Hz 共模，重做 TA Proximitor® 端子板单端接地后消失，借热插拔 确认 Buffer BNC 波形干净无自激。曾也遇老 (>12 年) EEPROM Config CRC 偶尔报 “Config Corrupt” 热插拔恢复——提醒我们 TSI 模块虽高可靠但 Config PROM 与输入保护 TVS 是长周期老化点，建议大修做 AMS 6500 Rack Download Config 重固化校验。
是 AMS 6500 轴系保护”尺子”——它把探头微米级间隙电压转为毫米级推力/差胀工程量并参与 SIL 保护跳闸，一旦故障框架可报 TSI Fail 或按组态缺省（多数设计 Danger 或 Last Good）。Emerson 对 AMS 6500 早期 I/O 标 Legacy/Mature，交期曾拉至 10–20 周——从 ABC 分类看属 A 类关键 TSI 备件（汽机/压缩机主保护通常每机架 1～2 块 ）建议按运行 AMS 6500 机架内 槽位数÷2 取整+1 设冷备件（最少 1 块含 Proximitor® 端子匹配确认），提前备份 AMS Config (.ams / 6500 project)。
