描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 5X00605G01 |
| 制造商 | Emerson（原 Westinghouse） |
| 产品类型 | 数字量输入模块 / 事件量输入卡 (DI / Event Input Card) |
| 所属系统 | Ovation 分布式控制系统 (DCS) |
| 输入通道 | 32 路，每通道独立电气隔离 |
| 输入信号类型 | 干接点 (Dry Contact) / 湿接点 (Wet Contact, 24V DC) |
| 额定输入电压 | 24 V DC（有效工作范围 12–30 V DC） |
| 输入电流 | < 5 mA / 通道（典型） |
| 响应时间 | < 1 ms（可软件滤波配置） |
| 事件分辨率 | 1 ms（支持 SOE 事件顺序记录，带时间戳） |
| 隔离电压 | 通道间及通道对地 ≥ 1500 V AC |
| 诊断功能 | 通道开路/短路检测、LED 状态指示、背板通信诊断 |
| 供电方式 | 由 Ovation I/O 背板总线供电（无需外接电源） |
| 通信接口 | Ovation 高速背板总线（VME 架构） |
| 状态指示 | 每通道独立 LED（ON / OFF / Fault）+ 模块状态 LED（PWR / OK / FAULT） |
| 工作温度 | 0°C 至 +60°C（部分资料 -20°C 至 +70°C） |
| 储藏温度 | -40°C 至 +85°C |
| 湿度 | 5% 至 95% RH，非凝露 |
| 安装方式 | Ovation I/O 机箱专用槽位（左侧或右侧 DI 槽） |
| 防护等级 | IP20（柜内安装） |
| 认证 | UL / CE / CSA / RoHS |
| 尺寸(约) | 244 × 137 × 98 mm（单槽宽） |
| 重量(约) | 0.4–0.6 kg |
| 配套底座 | 需配合 Ovation DI 专用底座（如 5X00119G01 或同类） |
产品深度介绍

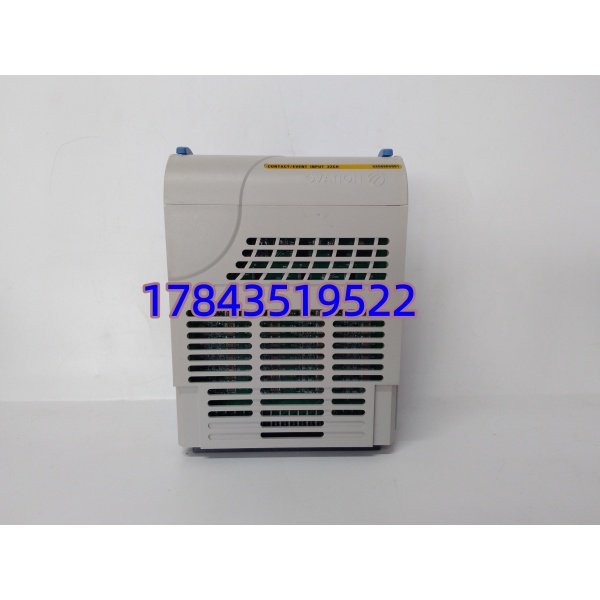

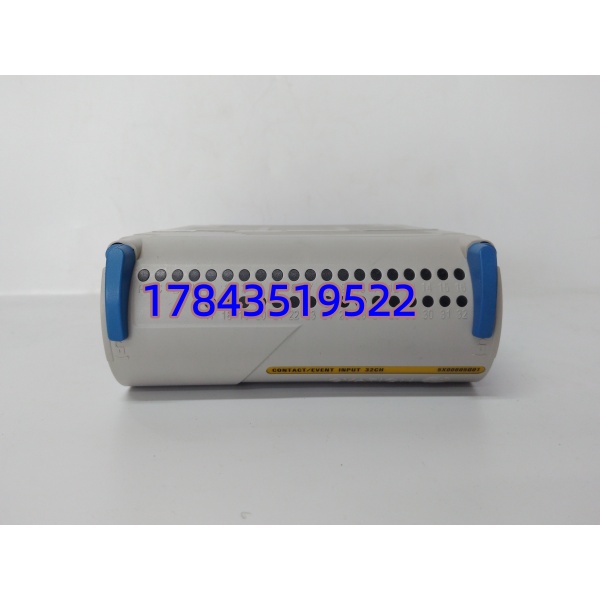

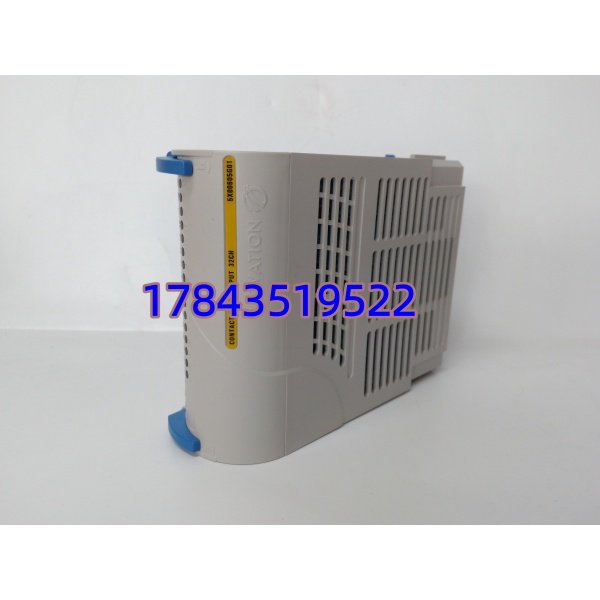

Emerson 5X00605G01 是 Ovation DCS 系统中用于开关量/事件量信号采集的 32 通道高密度数字量输入模块（事件输入卡）。它部署在本地或远程 I/O 机柜内，接收来自现场断路器辅助触点、电机运行/故障反馈、限位开关、压力开关、按钮等 24V DC 开关量信号，经光电隔离后通过背板总线上传至 Ovation 控制器。
模块最大亮点是 1ms 事件分辨率，配合 Ovation SOE（事件顺序记录）功能，能在事故追溯时精确还原各开关量动作的先后顺序（精确到毫秒），是事故调查的”黑匣子”数据来源。32 路高密度设计在单块卡件上实现，相比 16 路版本节省 50% 机柜槽位空间。每通道独立光耦隔离 + 1500V AC 耐压，能在变电站、变频器密集区域等强电磁干扰环境下稳定工作。支持干接点和湿接点两种接线方式，兼容现场几乎所有类型的开关量传感器和辅助触点。
应用场景与行业案例
电厂 SOE 事件记录最怕的就是”时间戳不准”——事故调查时，各 DI 点的动作顺序差了几百毫秒，根本分不清是先跳泵还是先超压。5X00605G01 的 1ms 事件分辨率就是干这个的，把每个开关动作的精确时间戳打在 DCS 数据库里，事故调查时一查就清楚。
典型应用场景：
- 火力发电 — 辅机联锁保护 / SOE 事故追溯
采集给水泵、送风机、引风机、磨煤机等辅机的运行/停止/故障/跳闸状态。一旦机组跳闸，SOE 记录能精确还原”先跳什么、后跳什么”，定位事故根因。这是 NERC PRC-002 合规的刚需。
- 石油化工 — ESD 紧急停车系统联锁
接入紧急停车按钮、压力高限开关、液位超限开关、火焰探测器。DI 信号是 ESD 逻辑判断的第一入口，响应延迟或误判直接导致联锁失效或误动。1ms 分辨率确保联锁动作时序精确可控。
- 核电 — 辅助系统设备状态采集
核岛/常规岛辅助系统的泵/阀门/风机状态监测。Ovation 系统在核电辅控占有率极高，32 路高密度 DI 卡的通道隔离和自诊断满足核电工况对可用性的苛刻要求。
- 水处理/市政 — 泵站/污水厂设备监控
格栅、提升泵、鼓风机、加药泵的运行/故障/就地/远程状态采集。32 路高密度设计用一块卡覆盖一个中型泵站的全部 DI 点，省槽位省接线。
案例：某 660MW 机组 SOE 时间”打架”事件
去年迎峰度夏期间，华南某 660MW 超临界机组因”给水流量低低”触发 MFT（主燃料跳闸）。事后查 SOE 记录，给水泵跳闸、给水流量低低、MFT 动作三个事件的时间戳居然一模一样——分辨率只有 10ms 的老版 DI 卡无法区分先后顺序。
运行人员无法判断是泵先跳还是流量先低，事故分析陷入僵局。后来发现是给水泵出口电动阀限位开关接触不良，导致泵跳闸保护先动作，但 DI 卡没抓到精确的阀位变化时序。
更换新批次 5X00605G01 后，1ms 分辨率 SOE 在一次小故障中清晰记录了完整时序：限位开关先断开（t=0ms）→ 泵跳闸保护动作（t=47ms）→ MFT 动作（t=203ms）。事故根因一目了然。
