描述
关键技术规格
| 参数 | 规格值 |
|---|---|

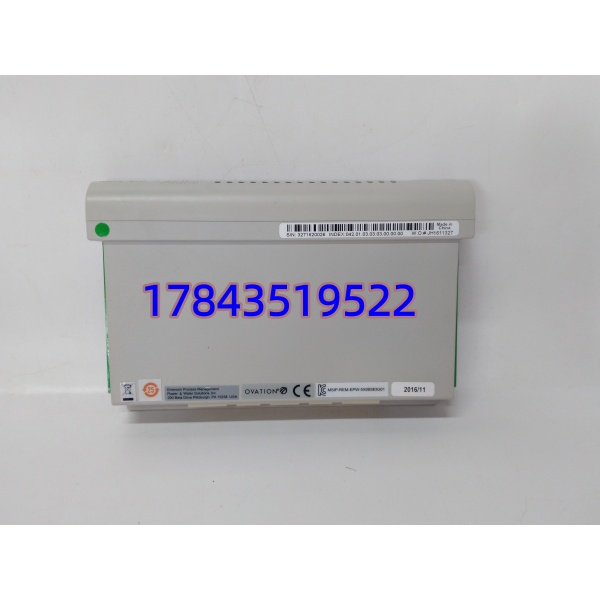

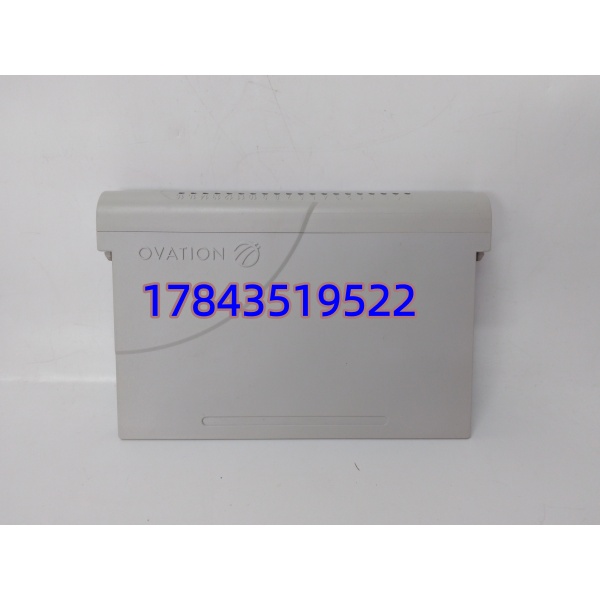

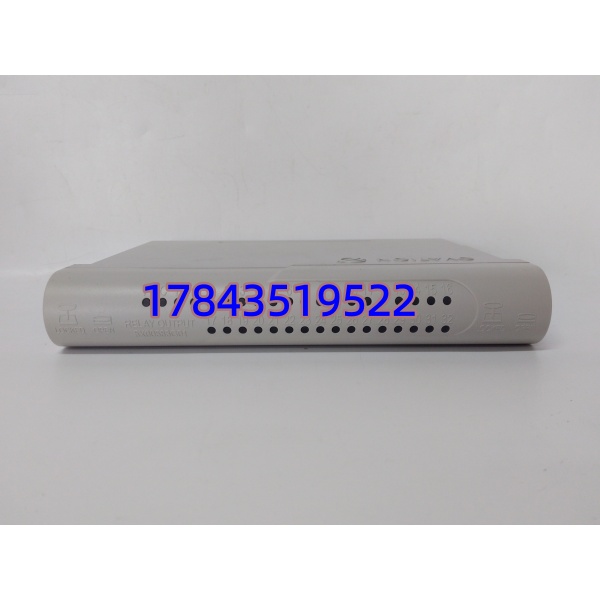

| 产品型号 | Emerson 5X00583G01 |
| 制造商 | Emerson (原 Westinghouse Ovation) |
| 模块类型 | Ovation DCS 多功能混合I/O模块 |
| 模拟量输入(AI) | |
| 通道数 | 8 路，独立隔离 |
| 输入类型 | 4–20 mA DC / ±10 V DC（软件可组态） |
| 分辨率 | 16-bit（65,536 计数） |
| 精度 | ±0.1% FS（@25°C），±0.2% FS（全温） |
| 输入阻抗 | 电流模式 ≈250 Ω；电压模式 >1 MΩ |
| 诊断 | 开路/超量程检测，断线报警 |
| 数字量输入(DI) | |
| 通道数 | 8 路 |
| 输入类型 | Sinking（漏型），24V DC |
| ON 电平 | ≥18 V DC @ 典型 7 mA |
| OFF 电平 | ≤5 V DC |
| 响应时间 | <5 ms（支持 SOE 可选） |
| 数字量输出(DO) | |
| 通道数 | 4 路 |
| 输出类型 | Sourcing（源型），24V DC 固态输出 |
| 额定负载 | 0.5 A / 通道 max |
| 保护 | 分组熔丝保护（通常 2A 快熔） |
| 通用参数 | |
| 电气隔离 | AI/DI/DO 各组间及背板总线 2 kV AC |
| 供电方式 | 由 Ovation 载板背板取逻辑电；现场 I/O 电源独立引入 |
| 热插拔 | 支持（建议安全操作） |
| 工作温度 | 0°C ～ +60°C |
| 安装方式 | 插入 Ovation I/O Carrier（如 1C31166G01），锁定杆固定 |
| 诊断指示 | 每通道 LED 状态指示，模块健康/故障上报 |
| 尺寸 / 重量 | ≈121×52×166 mm / ≈0.6 kg |
| 认证 | CE / UL / CSA / IEEE C37.90 |
产品深度介绍
Emerson 5X00583G01 是 Ovation™ DCS 系统中极具特色的混合I/O模块，它将 8 路高精度模拟量输入、8 路数字量输入和 4 路数字量输出集成于单一模块内，显著减少了控制机柜的机架空间占用。这种设计特别适合小型撬装设备、辅助车间或信号点数不多但需要多种信号类型的应用场景。
模块采用 16-bit A/D 转换器确保模拟量采集精度，数字量部分支持 SOE（事件顺序记录）用于事故追忆，固态输出具备分组熔丝保护。作为 Ovation 系统的组成部分，它支持在线热插拔更换，配合完善的通道诊断功能，能有效缩短维护停机时间。对于需要紧凑型 I/O 解决方案的 Ovation 用户而言，5X00583G01 是优化机柜布局的理想选择。
应用场景与行业案例
混合I/O模块最大的痛点是接线复杂——一个模块上既有AI的屏蔽双绞线，又有DI/DO的大电流动力线，如果接线图搞错或现场干扰处理不当，排查起来比分立模块更麻烦。但它的优势也很明显：省空间、省钱。5X00583G01 这种模块在辅助车间特别受欢迎。
典型应用场景：
- 火力发电厂 — 辅助车间控制（化学水、输煤、除灰）
化学水处理的pH值/电导率（AI）+ 泵运行状态（DI）+ 加药泵启停（DO）。辅助车间点数不多，用混合模块最经济，一个模块搞定一个小系统。
- 石油炼化 — 小型撬装设备（分析小屋、污油罐）
分析小屋内的气体浓度（AI）、风机运行状态（DI）、声光报警器（DO）。撬装设备空间有限，混合模块减少机柜体积。
- 水处理 — 污水处理厂提升泵站
进水流量（AI）、格栅机运行（DI）、提升泵启停（DO）。偏远泵站机柜空间小，混合模块简化配置。
- 化工 — 罐区液位监控
储罐液位（AI，雷达/伺服液位计）、呼吸阀状态（DI）、氮封调节阀（DO）。罐区分散，每个罐旁机柜间空间宝贵。
- 食品饮料 — 包装线单机控制
灌装机温度（AI）、瓶子到位光电（DI）、灌装阀动作（DO）。单机设备控制箱紧凑，混合模块集成度高。
案例：某电厂输煤程控系统改造，原设计用了 3 个机架分别装 AI、DI、DO 模块，机柜空间紧张。技改时改用 5X00583G01 混合模块，8 个机架减到 3 个，腾出的空间加装了皮带火灾探测系统。投运后发现一个问题：AI 通道偶尔受 DO 动作干扰波动。经查是屏蔽层两端接地引起共模干扰。整改后单端接地，并在 DO 负载端加装 RC 吸收，问题彻底解决。教训：混合模块更要重视信号隔离和布线规范。
