描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Westinghouse / Emerson 5X00357G03 |
| 制造商 | Westinghouse → Emerson Automation Solutions (Ovation DCS) |
| 模块类型 | 本地数字量输入模块 (Local Digital Input, LDI) — 高压直流版本 |
| 输入通道数 | 32 路（通常分四组，每组 8 通道共用参考） |
| 额定电压 | 125 V DC（允许 90–140 V DC 工作范围） |
| 输入类型 | 干/湿接点均可（现场通常取直流屏 +125V / 0V 为公共端） |
| 逻辑电平 | ON ≥ 90 V DC 持续 ≥ 滤波时间；OFF ≤ 30 V DC |
| 输入滤波/去抖 | 可编程去抖动时间（典型 5–50 ms 可组态），防接点抖动误判 |
| 隔离 | 通道组与背板间 ≥ 1500 V AC 光电隔离；组内通道共参考 |
| 状态指示 | 前面板 32 个 LED（对应各通道 ON/OFF）+ MOD OK / FLT LED |
| 诊断功能 | 模块自检、断线/参考丢失检测（部分版本）、通讯状态上报 |
| 热插拔 | 支持在线插拔更换（Ovation 机架带电操作） |
| 背板通讯 | Ovation 高速 I/O 总线（兼容 OCR1100 / OCC100 / OC4000 控制器） |
| 工作温度 | 0 ~ +60 °C（电子间环境） |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 5–95 % RH（无凝露） |
| 功耗（典型） | 约 4–6 W（背板消耗） |
| 安装方式 | Ovation 本地 I/O 机架槽位（1.5A / 2.0A 机架兼容） |
| 配置软件 | Emerson Ovation Developer Studio (ODS) — 点组态设定取反/滤波/报警 |
| 认证 | UL / cUL / CE / FM |
产品深度介绍

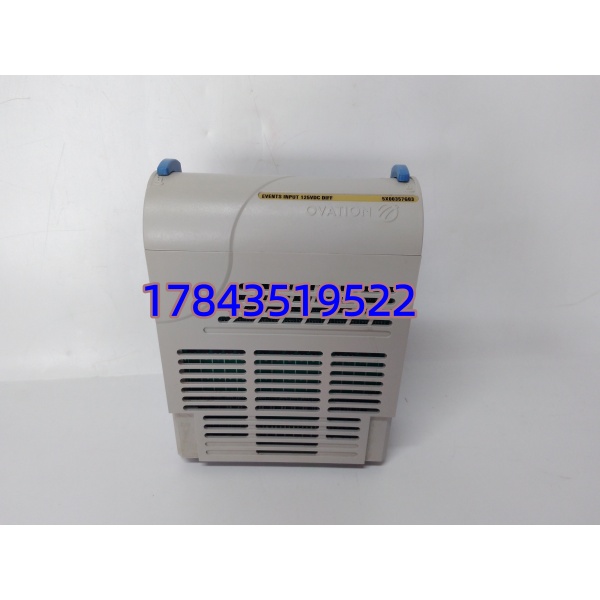

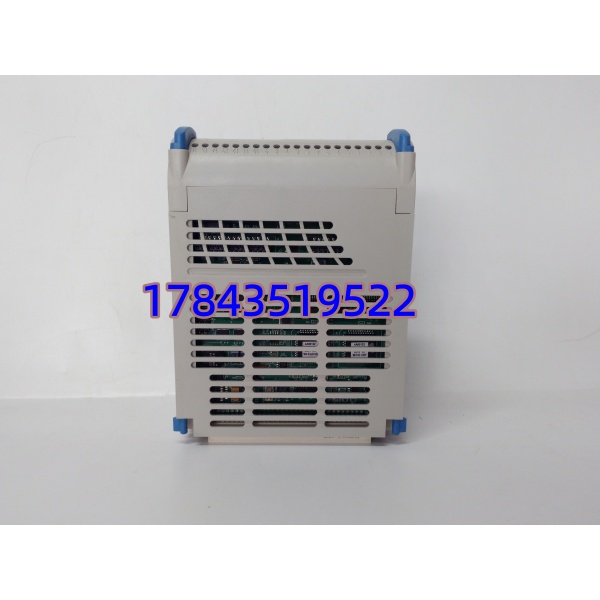

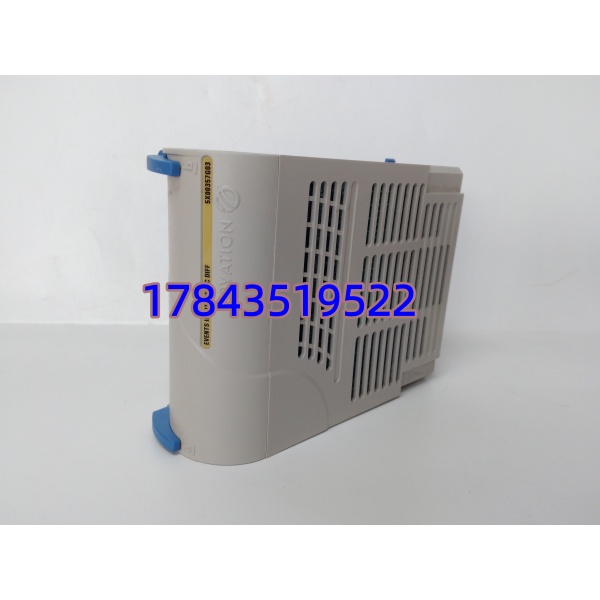

Emerson 5X00357G03 是 Ovation™ DCS 系统的 32 通道 125V DC 数字量输入模块，专门采集变电站/电厂直流屏供电的现场开关量信号——如断路器分合位辅助触点、隔离开关位置、保护继电器动作接点、事故信号、油泵/风机运行状态等。国内 110kV 及以上变电站和大型电厂控制直流通常为 110V 或 125V DC，此模块直接适配无需中间继电器转换。
模块内置光电隔离和软件可组态的去抖动滤波时间，能有效抑制现场辅助接点弹跳引起的假 SOE 事件。所有 DI 状态参与 Ovation SOE（Sequence of Events）毫秒级记录，是事故后追溯开关动作顺序的核心数据源。支持电子间热插拔更换，Ovation 控制器自动识别硬件 ID，同类替换通常不需重新下装控制逻辑——对运行中的机组影响极小。
应用场景与行业痛点
电厂继保班最怕 SOE 里”找不到谁先动的”——比如主汽门关闭和锅炉 MFT 哪个先触发，差几毫秒判断结论完全不同。如果 DI 模块采样慢或滤波设错，SOE 时间戳就乱。5X00357G03 的分辨率和可调去抖时间是关键。
另一个痛点是：老厂改造时现场是 110V DC 但采购了 24V DC 版本的 DI 卡（如 5X00356G01），插上不通——电压不匹配直接读不到信号。确认现场直流屏电压再选型，125V DC 版（5X00357G03）和 24V DC 版不可混用。
典型应用场景：
- 燃煤/燃气电厂 — 断路器及保护信号采集
发电机出口断路器、主变高压侧断路器分合位，保护屏 “保护动作””装置故障” 接点送入 Ovation DI，参与 SOE 及连锁逻辑。
- 变电站/换流站 — 站内信号监控
220kV/500kV GIS 刀闸位置、接地刀闸位置、SF₆ 气压低报警——通常取 110/125V DC 直接接入。
- 核电 BOP — 常规岛开关量监视
闭式冷却水系统泵运行/停止、电动门全开/全关限位，Ovation 在核电厂 BOP 大量采用。
- 大型工业 — 总降变电所综合自动化接口
化工厂/钢铁厂 35kV 总降，通过 Ovation DI 采集高压柜 Spring Charged / Trip/Close 辅助接点。
案例：西北某 330MW 供热机组，#2 炉 MFT 动作后 SOE 显示”炉膛压力高”和”汽包水位低”几乎同时——运行质疑先因后果。热控调 SOE 细查发现压力高 DI 比水位低 DI 早 12 ms，但水位低通道滤波被前人改成 50 ms（掩盖了真实时间）。借计划检修换了一块 5X00357G03（原通道偶有接触不良），借机把所有重要保护 DI 滤波统一校回 5 ms 默认值。事后值长说：”SOE 准了，责任才好划分。”
