描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 5X00300G02 |
| 制造商 | Emerson（原 Westinghouse） |
| 产品类型 | 数字量输入模块 (DI) |
| 所属系统 | Ovation 分布式控制系统 (DCS) |
| 输入通道 | 32 路，每通道独立电气隔离 |
| 额定输入电压 | 24 V DC（工作范围 18–32 V DC） |
| 输入类型 | 干接点 (Dry Contact) / 有源 24V DC (Sink/Source 兼容) |
| 输入电流 | 约 5–7 mA / 通道（典型） |
| 响应时间 | < 10 ms（典型） |
| 隔离电压 | 通道间及通道对地 ≥ 500 V rms |
| 诊断功能 | 通道状态 LED 指示、模块自检、开路检测 |
| 供电电压 | 24V DC ±10%（由 Ovation I/O 底座或机柜电源供给） |
| 功耗 | < 5 W |
| 通信接口 | Ovation 背板总线 |
| 状态指示 | LED（PWR / OK / FAULT / 各通道状态） |
| 工作温度 | -40°C 至 +70°C |
| 储藏温度 | -40°C 至 +85°C |
| 湿度 | 5% 至 95% RH，非凝露 |
| 安装方式 | Ovation I/O 机箱底盘安装 / DIN 导轨 |
| 防护等级 | IP20（柜内安装） |
| 认证 | UL / CE / CSA / RoHS |
| 尺寸(约) | 125 × 105 × 35 mm |
| 重量(约) | 0.5 kg |
| 配套底座 | 需配合 Ovation DI 专用底座（如 5X00119G01 或同类） |
产品深度介绍

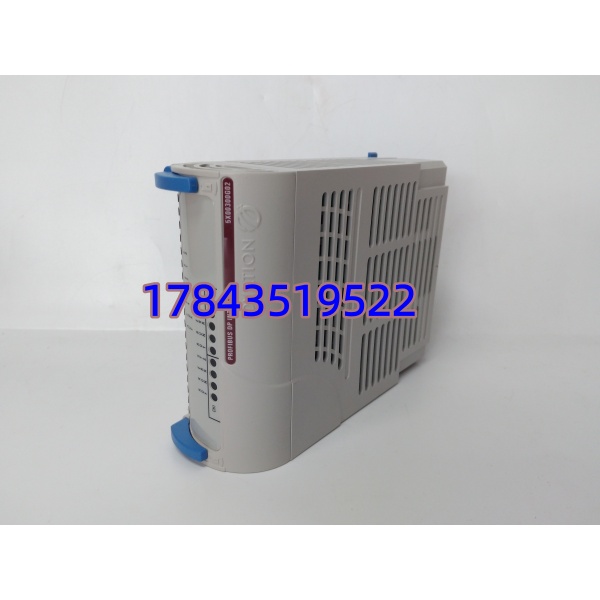

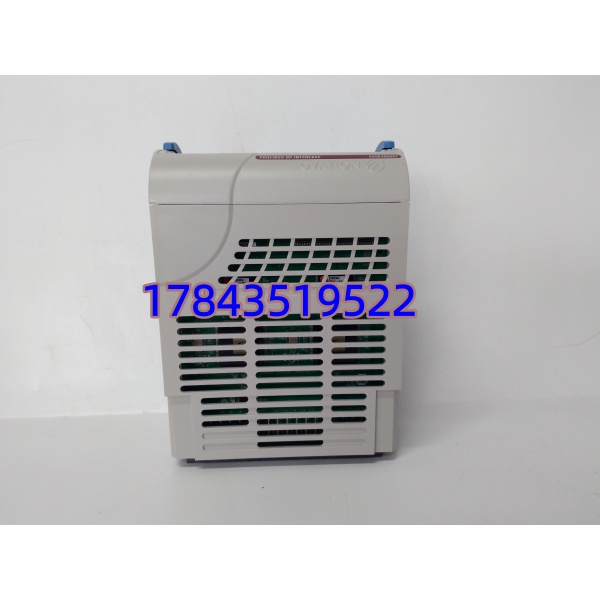

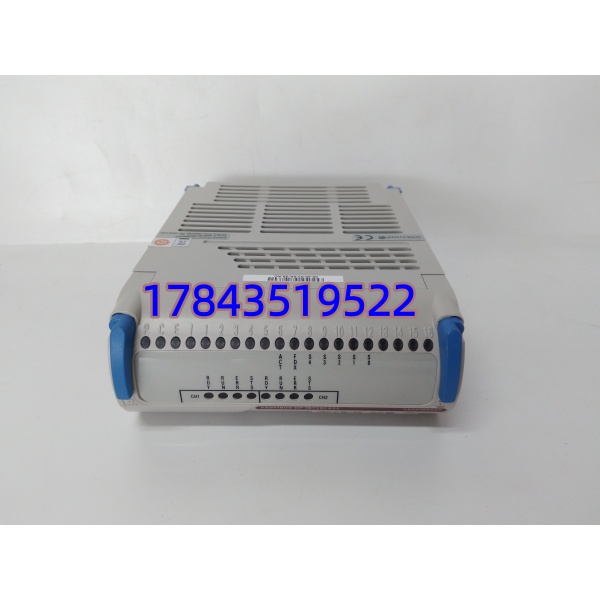

Emerson 5X00300G02 是 Ovation DCS 系统中用于开关量信号采集的高密度 32 通道数字量输入模块。它部署在本地或远程 I/O 机柜内，接收来自现场断路器辅助触点、电机运行反馈、限位开关、压力开关、按钮等 24V DC 开关量信号，经光电隔离后通过背板总线上传至 Ovation 控制器，用于逻辑联锁、报警判断和 SCADA 状态显示。
32 路高密度设计在单块卡件上实现，相比 16 路版本节省 50% 的机柜槽位空间。每通道独立光耦隔离 + TVS 浪涌抑制，能在变电站、变频器密集区域等强电磁干扰环境下稳定工作。支持干接点和有源 24V 两种接线方式，兼容现场几乎所有类型的开关量传感器和辅助触点，是存量 Ovation 机组 DI 扩容和故障替换的首选备件。
应用场景与行业案例
电厂里 DI 点最容易”假信号”——断路器辅助触点氧化导致接触电阻增大，24V 信号到了 AI 模块端电压跌到 15V 以下，模块识别不了，DCS 画面显示”断路器分位”，实际还在合位。5X00300G02 的 18V 宽工作范围 + 干接点/有源兼容设计就是为这种现场工况做的。
典型应用场景：
- 火力发电 — 汽机/锅炉辅机状态监测
采集给水泵、送风机、引风机、磨煤机等辅机的运行/停止/故障状态。电厂辅机 MCC 柜距离控制室远，长距离布线的地电位差和电磁干扰靠通道隔离解决。
- 石油化工 — ESD 紧急停车系统联锁
接入紧急停车按钮、压力高限开关、液位超限开关。DI 信号是 ESD 逻辑判断的第一入口，响应延迟或误判直接导致联锁失效或误动。
- 核电 — 辅助系统设备状态采集
核岛/常规岛辅助系统的泵/阀门/风机状态监测。Ovation 系统在核电辅控占有率极高，32 路高密度 DI 卡的通道隔离和自诊断满足核电工况对可用性的苛刻要求。
- 水处理/市政 — 泵站/污水厂设备监控
格栅、提升泵、鼓风机、加药泵的运行/故障/就地/远程状态采集。预算有限但要求稳定，DI 模块直接驱动无需额外中间继电器。
案例：某 300MW 机组给水泵”幽灵分闸”
去年夏天，华中某 300MW 机组运行中突然给水泵跳闸，DCS 显示”给水泵事故按钮动作”。现场检查事故按钮没有被人碰过，继电器柜也没有动作记录。
电气班长排查发现是事故按钮到 DI 模块的电缆在某处桥架内绝缘破损，雨天受潮后漏电流在 24V 回路上产生压降，导致模块误判为”按钮闭合”。旧版 DI 卡输入阈值范围窄（仅 20-24V 有效），18V 以下直接丢弃信号不报警。
更换新批次 5X00300G02 后，18-32V 宽工作范围让受潮电缆的信号仍能被正确识别（15V 漏电流不再触发误动），同时开路检测功能捕捉到电缆绝缘不良并触发维护报警。问题根因锁定——重新做电缆绝缘处理后彻底解决。
电气班长事后总结：”老卡阈值太窄，电压一掉就乱报。换卡如换刀，选型的余量留够了才省心。”
