描述
产品详情

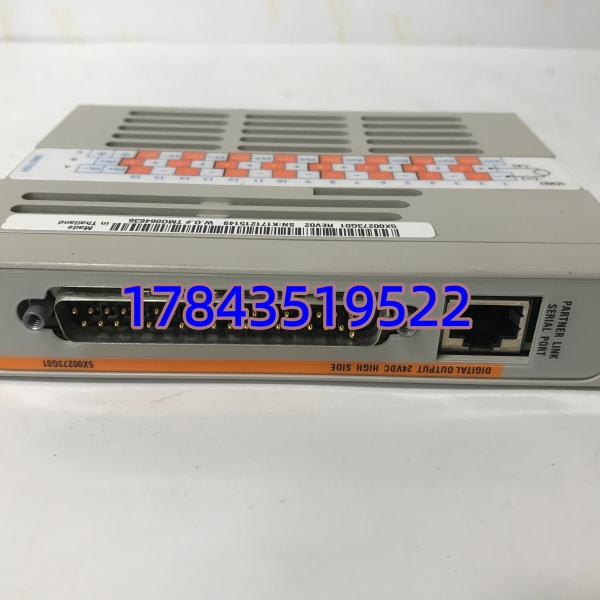

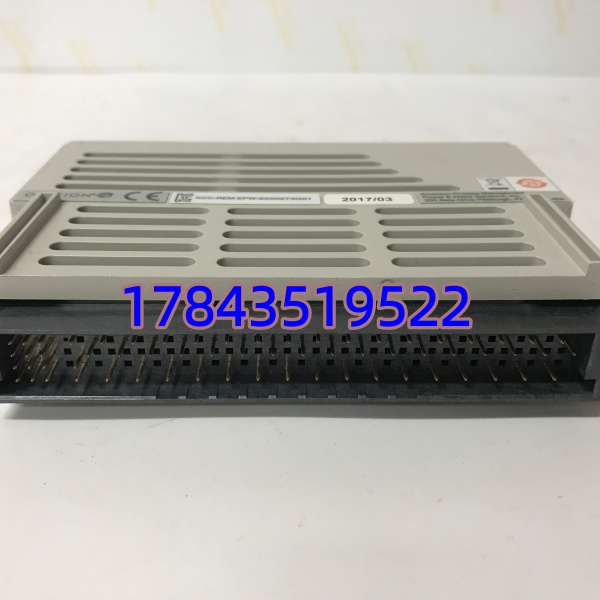

· 型号：5X00273G01
· 品牌：Emerson (Westinghouse Ovation)
· 系列：Ovation DCS — Digital Output Module (1-slot)
规格参数
- 模块类型：Ovation 离散数字量输出卡（Digital Output / DO）
- 输出点数：32点（分4组×8点或2组×16点，依端子块而定）
- 输出类型：Source型（高侧开关，24V DC由现场电源提供）
- 额定电压：24 V DC（允许范围 18～30 V DC）
- 每点额定电流：典型0.5 A（依Ovation端子块熔丝额定值）
- 总模块负载：需核对对应端子块规格，通常≤8 A总电流
- 隔离方式：光耦隔离，现场侧与系统背板间1500V+隔离
- 短路保护：由对应Ovation端子块熔丝或电子保护实现（模块本身不直接带熔丝）
- 状态指示：每通道1个LED + 模块OK/FAULT LED
- 供电方式：逻辑侧由Ovation机架背板5 V DC供给；现场侧由外部24V DC经端子块引入
- 响应时间：接通/断开典型≤1 ms
- 安装方式：插入Ovation I/O Carrier（需匹配正确端子块型号，如OC or TB系列）
- 工作温度：0 ～ +60℃（部分资料-20～+60℃，以原厂手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 非凝露
- 认证：UL / CSA / CE，符合IEC 61131-2
产品介绍
5X00273G01是Emerson Ovation DCS系统最常用的32点24V DC数字量输出模块，插在标准Ovation I/O机架上，通过背板与控制器通讯，把控制逻辑变成现场可执行的开关量信号。它本身不带现场接线端子，必须配合指定型号的Ovation端子块（Terminal Block）使用——这点最容易在新人手里出错。
坦白讲，这块卡在现场最大的坑不在模块本身而在端子块匹配。我曾遇到过急修换卡后输出全无，结果是采购买了旧版端子块新版卡不兼容（或反之）。另外注意它是Source输出（正端开关），现场负载回路须正确共地，别按Sinking接线，否则点灯正常但阀不动作。
应用场景与行业案例
痛点：老电厂Ovation站控DO卡老化，偶发某个通道”死锁”或LED亮但现场不动作——往往是光耦退化或端子块簧片疲劳。整柜换I/O载波成本高且要重下装，只换单块DO卡最经济，但要确保版本兼容不停机。
典型场景：
- 火电厂/核电 — 控制风门执行器、油泵启停、断路器分合闸命令、事故音响报警
- 水处理/污水厂 — Ovation系统驱动加药泵启停、刮泥机正反转、电动阀开/关指令
- 石油化工厂 — 安全联锁中参与ESD旁路/复位命令（最终跳闸不由它独立完成）
- 老厂改造 — 原Westinghouse Ovation机架直接沿用，只需核对固件版本是否需升级
真实案例：
北方某350MW机组#2炉二次风门突然全关，运行汇报”画面点操无反应但卡LED闪”。到电子间量端子块输出悬空——模块5X00273G01光耦已老化，现场侧虽显示ON但内部MOSFET不导通。翻备件柜找出一块测试好的同型号换上（先软旁路风门联锁），插回机架自动同步组态，30秒恢复。老师傅念叨——Ovation卡支持热插拔但记得先确认联锁已暂解，不然插拔瞬间可能误发一个脉冲把风门又关了。
常见问题解答 (FAQ)
Q1：支持热插拔吗？插拔时要注意什么？
Ovation I/O卡设计为支持在线更换，但建议先强制/旁路该卡控制的输出对象，或在DCS里将该卡置Maintenance模式。拔插瞬间可能短暂抖动输出状态，若驱动重要设备（如跳闸线圈、主汽门）务必确认安全后再操作。
Q2：换卡后需要重下装程序吗？会丢组态吗？
不需要重下装控制器策略。组态存在控制器和I/O Carrier配置里，换同型号卡自动识别。但换完务必进Ovation Developer或Station检查卡状态是否为”OK”，确认通道映射没跑偏。
Q3：端子块怎么配？随便买个Ovation端子能用吗？
不能随便。5X00273G01需匹配指定Ovation DO端子块（常见如1C312xx系列或OC/TB型号），旧版与新版引脚定义可能不同。订前抄下现柜内端子块完整Part No.，模块+端子块成套核对。
Q4：输出点是Source还是Sink？现场怎么接线？
是Source（PNP型）——模块内部高端开关，闭合时输出24V DC到负载正极，负载负极回0V/COM。若你现场设备是Sink输入（NPN），需加中间继电器转换，别直接接。
