描述
产品详情

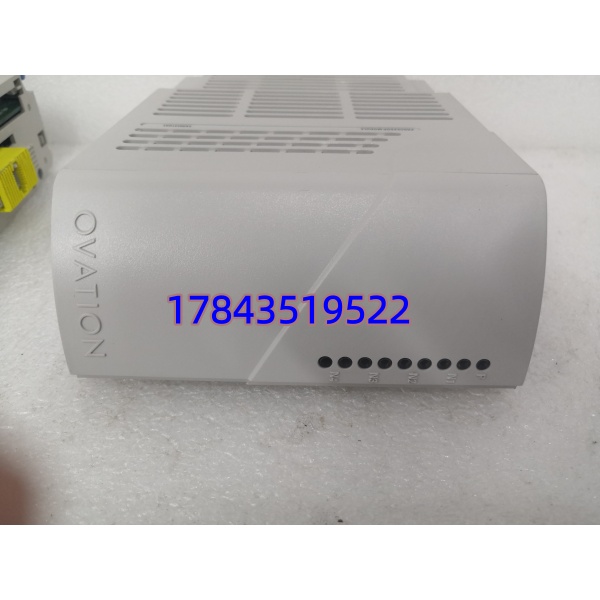

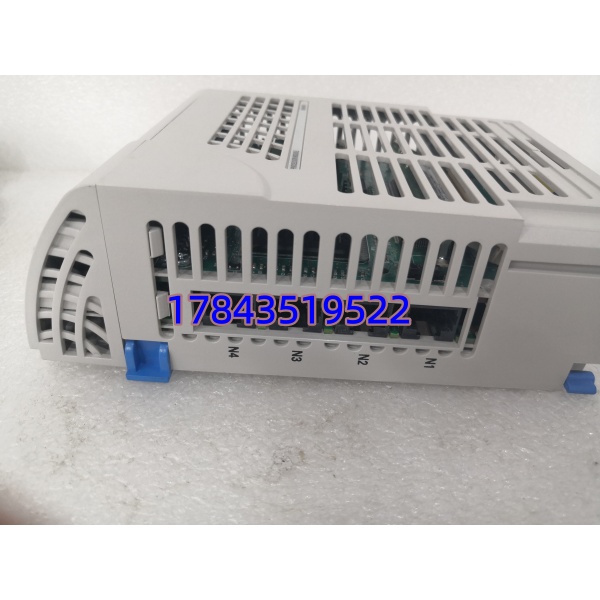

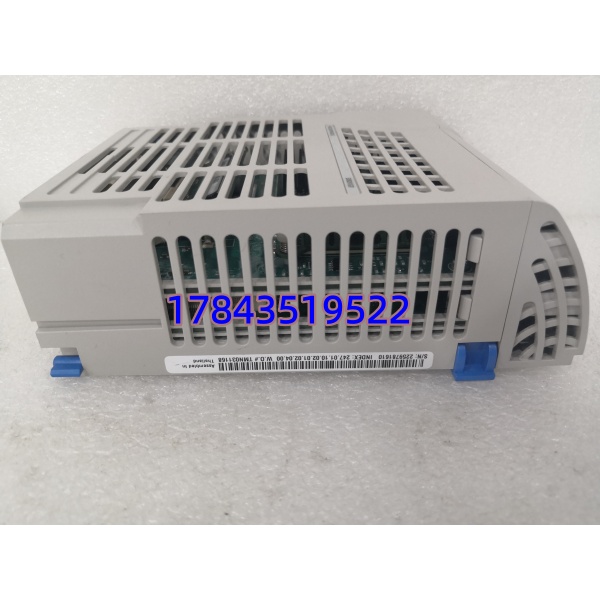

· 型号：5X00241G01
· 品牌：Emerson（原Westinghouse Ovation产品线）
· 系列：Ovation 5-Series Controller / Processor Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00241G01 |
| 产品类型 | Ovation DCS Controller / Processor Module（CPU） |
| 处理器 | 64-bit RISC，典型主频 1.0–1.2 GHz（依批次） |
| 系统内存 | 2 GB DDR3 SDRAM（早期批次128MB～1GB，以实物标签为准） |
| 非易失存储 | 板载 eMMC / Flash，典型 8 GB（存组态、趋势缓存） |
| 控制周期 | 可组态，最快 50 ms（高速任务可至10 ms） |
| I/O支持能力 | 本地+远程Drop，典型支持8000～16000等效I/O点（依License） |
| 冗余支持 | 支持1:1热备（Redundant Controller Pair），无扰切换 |
| 通信接口 | 1–2×10/100/1000Base-T以太网（控制网/Plant LAN）；1×RS-232；1×RS-485（Modbus RTU可选） |
| 节点总线 | Ovation Proprietary Node Bus（与I/O Drop通信，可冗余） |
| 供电电压 | 由控制器机架背板提供 24 VDC（允许21.6～26.4 VDC） |
| 典型功耗 | 8～15 W（依内存负载） |
| 前面板指示 | PWR／RUN／FLT／COM／RDY 多色LED |
| 工作温度 | 0～+60℃（IEC 61131-2 Class 1），存储 -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 防护处理 | 可选敷形涂层（Conformal Coating），符合 ISA S71.04 G1/G2 |
| 安装方式 | 插装于 Ovation Controller Chassis（OC4000 / Ovation 5机架） |
| 编程支持 | Ovation Developer Studio — IEC 61131-3（FBD/LD/ST/SFC/IL） |
| 物理尺寸(约) | 185×133×57 mm（7.3″×5.2″×2.2″） |
| 重量(约) | 0.35～0.45 kg |
| 认证 | UL 61010-1、CSA C22.2 No.61010-1、CE |
产品介绍
5X00241G01就是Ovation系统里那个”不能倒”的角色——它是控制站CPU，所有逻辑扫描、I/O刷新、与操作网通信全靠它跑。跟AI/AO卡不一样，这台要是挂了（且没配冗余或冗余也跟着挂），整个控制站直接脱网，操作员画面全灰，这不是降负荷的问题是停机待机的级别。它内置64-bit处理器配DDR3内存，跑中等规模机组协调控制（CCS）和FSSS完全够用，部分新项目开始往x86平台迁但老机组延寿改造大量还在用这块。
从库存经理角度说：控制器不同于I/O卡，不建议只备单件——必须按冗余对（Active+Standby各1）考虑备件策略或至少保证能48h急调。它在Emerson渠道目前仍可订但交期波动（4–10周不等），二手市场翻新版多，用于非冗余小系统可以接受但主机控站强烈建议全新原包并做上电自检存档序列号。TCO重点不在采购单价，而在避免一次非计划停机折算的损失（往往六到七位数）。
应用场景与库存策略
Ovation控制器故障概率低，可一旦失效且无热备或热备也异常，整站失控。电厂里见过因只配单机运行、控制器电源模块接触不良导致全站掉线——这种事等原厂发货要一周以上，期间机组只能打”盘上手动”甚至申请临停。
- 火电/燃机—单元机组CCS/FSSS主控站：参与机组保护与控制，非它不可 → 已配冗余对的，建议额外备1件全新冷备（列入A类）；单机运行站强烈建议先改冗余再补备件。
- 化工/石化—装置区过程控制主站：关键联锁由它执行 → 建议签VMI寄售锁交期，或参照在网用量备10～20%（最低1件）。
- 水处理/市政—SCADA主站（非安全级）：可接受短时离线 → 可不专设备件，但确认当地渠道现货能力。
- 底座/附件：控制器插在专用Controller Chassis内，配套24VDC电源模块（如1X00691G01之类）和机架风扇也是易损点，建议同步关注电源模块备件。
真实案例：前年协助某2×600MW超临界机组做备件审查，他们#1机Ovation #1主控站配了冗余对但#2机早期投运只装了单CPU（5X00241G01）。大修后试运期间#2机控制器因背板插槽氧化反复复位，无备用可切，运行部被迫打手动维持负荷。原厂现货报缺货交期9周，最终从相邻电厂借调一块同版本解燃眉之急。事后全部补配冗余对并采购1块冷备——这类核心控制器，省一块备件钱赌的是运气，现场老法师都知道不值当。
常见问题解答 (FAQ)
Q1：全新原装有库存吗？正常交期多久？
Emerson部分地区该型号处于成熟期，全新原包渠道库存时有时无，新订单原厂交期通常4～10周波动。急用可询授权分销商全新库存或经测试良品（注明用于非关键站或做冷备），价差明显。
Q2：停产(Last-Time-Buy)的话建议囤几块？
按ABC分类——它是A类关键件。若在网有多对冗余控制器建议按在用机架数×1块缓冲（Buffer）做LTB，最少不低于1块全新密封冷备。注意核对 firmware rev. 与你工程站软件兼容。
Q3：有新型号向后兼容替代吗？能直接插进去吗？
Ovation新一代x86控制器（如1C312xx系列某些新型CPU）物理尺寸与背板定义不同，不能直接pin-to-pin替代5X00241G01。系统升级需整体评估机架、背板版本及License迁移——不是换个卡那么简单，请咨询Emerson原厂Migration Kit方案。
