描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Emerson 5X00106G01 |
| 制造商 | Emerson (原 Westinghouse Ovation 产品线) |
| 模块类型 | Ovation DCS 32 通道数字量固态输出模块（DO） |
| 输出类型 | Sourcing（源型），正逻辑——输出端驱动负载，COM 端接 +24V DC |
| 输出通道 | 32 路，分 4 组 × 8 路，每组独立熔丝保护及 COM 端子 |
| 额定电压 | 18–30 V DC（额定 24 V DC） |
| 额定电流 | 0.5 A / 通道 max（总负载依载板电源容量，典型 ≤8 A / 组） |
| 导通压降 | <1.5 V DC @ 0.5 A |
| OFF 态漏电流 | <0.1 mA |
| 响应时间 | ON/OFF <1 ms（典型） |
| 电气隔离 | 输出通道组 ↔ 背板总线 2 kV AC；组间隔离依设计 |
| 保护功能 | 每组熔丝（可更换）、过流限制、热关断自动恢复、短路报警上报 |
| 诊断 | 每通道 LED 状态指示，模块 Fault/Healthy 上报 Ovation Station |
| 供电方式 | 由 Ovation 载板背板取逻辑电；现场 24V DC 经端子排引入 COM |
| 热插拔 | 支持（建议确认负载安全/先封锁输出再操作） |
| 工作温度 | 0°C ～ +60°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 插入 Ovation I/O Carrier（1C31166G01 等），锁定杆固定 |
| 尺寸 / 重量 | ≈121×52×166 mm / ≈0.58 kg |
| 认证 | CE / UL / CSA / IEEE C37.90 |
产品深度介绍

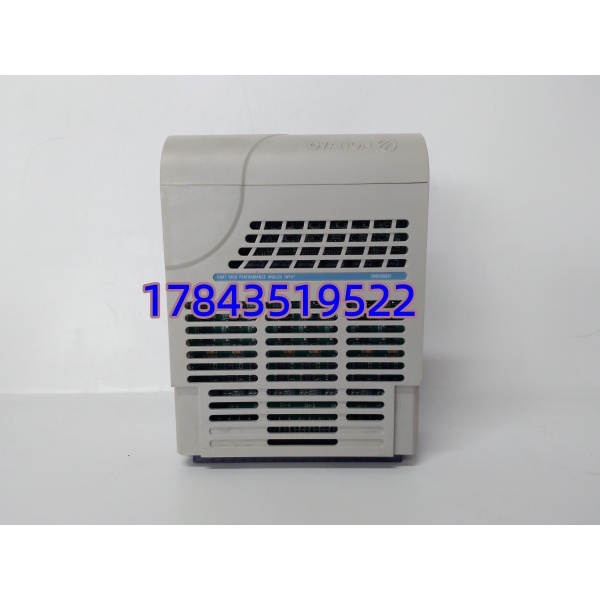

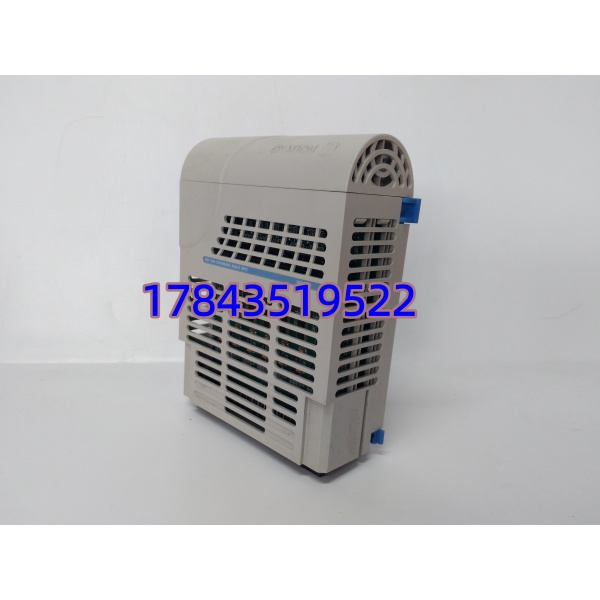

Emerson 5X00106G01 是 Ovation™ DCS 系统中高密度数字量输出模块，提供 32 路 24V DC Sourcing 固态输出，用于控制现场电磁阀、电动机允许接触器线圈、指示灯及跳闸/复位回路等。模块内置分组熔丝保护及短路诊断，任一组过流会局部关断并上报 Ovation Station 报警而不影响其他组正常运行。

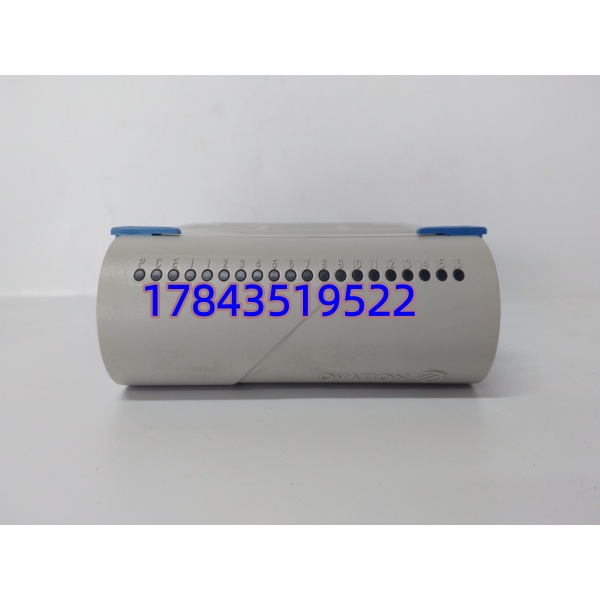

前面板每通道独立 LED 直观显示输出状态，支持在线热插拔更换（配合正确操作程序）。5X00106G01 属 Emerson 新编码体系下的 Ovation DO 模块，功能兼容老系统早期 Westinghouse 1C31132G02 等编码，是电厂辅机控制、ETS 允许回路、化工装置区 DO 采集的常用备件。因部分早期 Ovation I/O 已 EOL，市场流通以测试合格库存为主。
应用场景与行业案例
DCS 数字量输出最怕两件事：该闭合的负载不动作（模块熔丝烧断或输出点坏），和不该闭合的误动（模块误导通或现场接线短路引起误输出）。5X00106G01 的分组熔丝+诊断能把故障限制在单组内，但熔丝烧断后需现场查明原因再更换——最常见原因是现场电磁阀线圈短路把 24V 直接搭地。
典型应用场景：
- 火力发电厂 — 辅机启停控制 / ETS 允许回路
送引风机、给水泵、循环水泵”启动允许”继电器线圈驱动；汽轮机 ETS 系统中部分复位/试验电磁阀控制。DO 点故障会导致辅机无法启动或 ETS 试验失败。
- 核电站 — 常规岛非安全级 DO
常规岛设备启停命令输出（非安全级），要求模块具备完善通道诊断以免误发指令。
- 石油炼化 — 装置区电磁阀驱动
紧急切断阀的旁通/复位 solenoid、加热炉吹灰器启停——高温腐蚀环境对模块长期导通能力有要求，建议定期点检。
- 化工 — 批次顺控 DO
反应釜进料泵启停、搅拌器运行命令、气动开关阀开/关线圈驱动，32 点高密度减少机架占用。
- 水处理 — 加药系统 / 刮泥机控制
加药泵启停、反洗电动阀线圈驱动，通常负载较轻但要求输出稳定不抖动。
案例：北方某 350MW 供热机组 C 修后做送风机启动试验，Ovation 画面点”启动”——现场接触器无动作。查 DO 模块 5X00106G01 第 2 组 8 个通道 LED 全灭，Fault LED 亮。量 COM 端无 24V（熔丝烧断），追查发现对应电磁阀线圈对地绝缘仅 0.3MΩ（潮湿导致）。更换熔丝烘干线圈后恢复，顺手申请备 1 块 5X00106G01 入 A 类库——”DO 模块熔丝烧断不算大事，但没备件等调货 10 周才是大事。”
