产品深度介绍

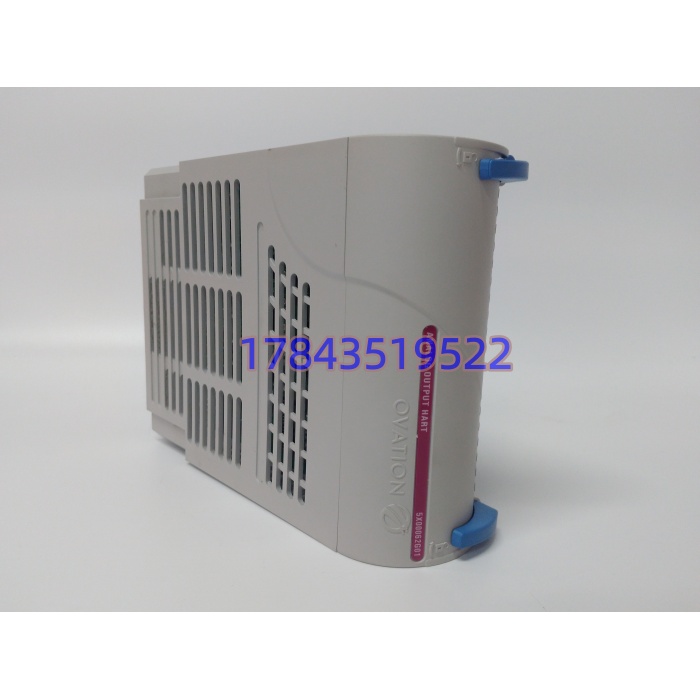

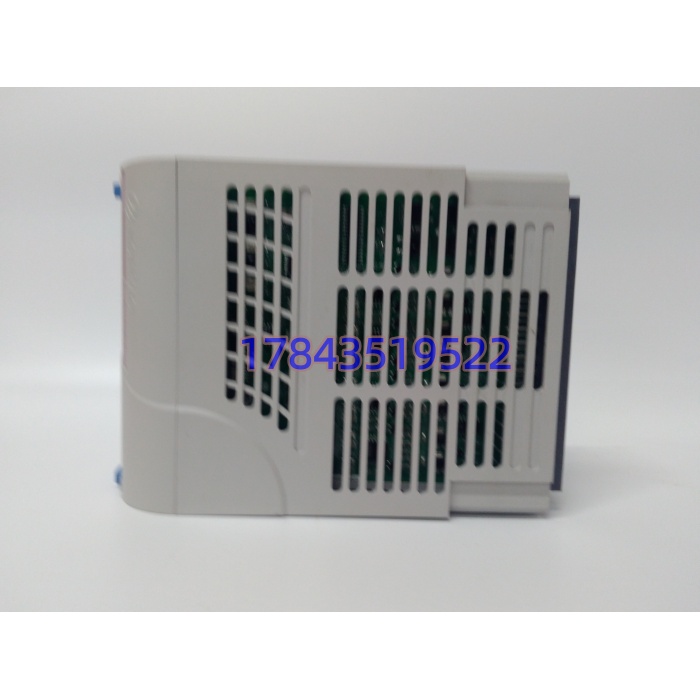

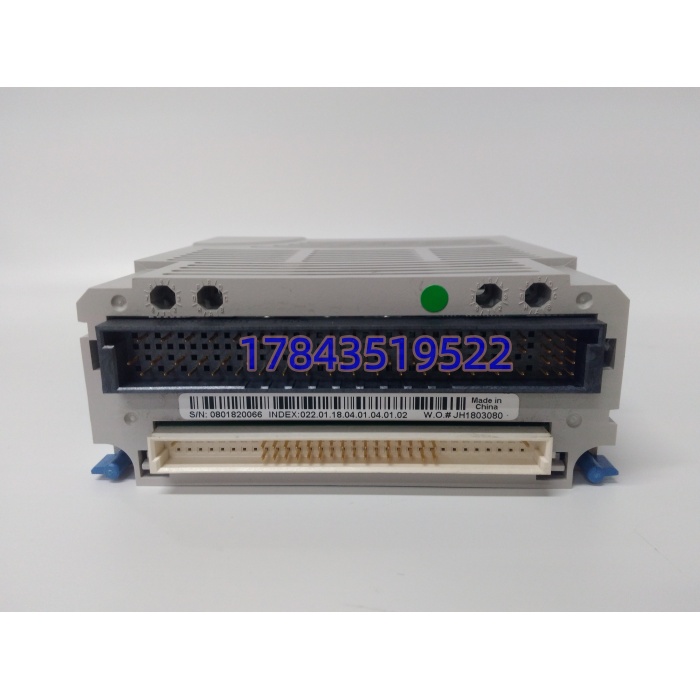

当电厂Ovation机柜的DI卡在凌晨报”Channel Input Fault”，32个开关量信号全灰——给水泵合闸反馈、润滑油压低、主汽门全开信号全丢，操作员眼前一片紫，这时候找一块固件对得上、通道不飘的5X00062G01，比什么架构升级都救命。这块卡插在Ovation PMOD底座上，背板吃24V，前端接现场干接点（限位开关、压力开关、继电器辅助触点），每通道光电隔离后送R1120 CPU扫描，通道诊断自己报开路/短路/对地漏电。
坦白讲，西屋退了自动化市场，但Emerson把5X00062G01列入Extended Support，原厂翻新品持续供货到2035以后，二级市场全新库存有但水很深。 它和5X00062G02是同系变体（G02多为BOM微调/固件基线高），混插要核对Ovation控制器兼容矩阵。采购别只看型号对，得把原板照片（镭射标+PCB期号+通道跳线）拍给供应商比对。MTBF原厂标>12万小时，但那是新板数据，拆机件别拿这数安慰自己。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | Westinghouse（初代）/ Emerson Process Systems（现归属） |
| 模块定位 | Ovation PMOD Digital Input Module（电子模件，配PMOD底座） |
| 通道数 | 16路数字量输入（单端，分组隔离） |
| 输入类型 | 干接点（无源触点）/ 湿接点（24VDC有源），跳线或软件可配 |
| 额定输入 | 24VDC（18~32VDC宽幅），每通道典型3~7mA |
| 逻辑电平 | “1”≥15VDC，”0″≤5VDC（典型阈值，以手册为准） |
| 响应时间 | 典型1~10ms（可软件滤波/去抖，防触点抖动误报） |
| 隔离 | 通道组—背板 250Vrms连续；通道组间分组隔离 |
| 诊断 | 开路检测、短路检测、对地漏电检测；面板LED每通道+ERR |
| 背板总线 | Ovation I/A 控制总线，扫描周期<10ms |
| 供电 | 机架背板24VDC，典型功耗≤4W |
| 接线 | PMOD底座螺丝端子，每通道+COM，屏蔽层单点接地 |
| 机械 | 约150×100×50mm，0.3kg级，IP20机柜内安装 |
| 温区 | 工作 -40~+70℃；存储 -55~+85℃ |
| 湿度 | 0~95%RH非凝露 |
| 认证 | ISA G3防腐涂层（部分批次）；CE/EMC按Emerson出厂 |
应用场景与行业案例
“这块DI卡平时灯都绿没人看，真到机组跳闸时它要是飘一下——误报一个’主汽门关闭’，汽轮机ETS直接动作，几百万损失。”——某电厂热控主任原话。
典型场景：
- 火电厂ETS/TSI系统：Ovation通过5X00062G01采集汽轮机轴向位移开关、润滑油压低、凝汽器真空低等跳闸信号，16通道刚好一组保护逻辑。
- 水电厂机组辅助监控：调速器油压开关、剪断销断裂、推力瓦温高触点，干接点直入DI卡，去抖时间设5ms防误动。
- 石化装置紧急停车：现场防爆区限位开关经安全栅后送DI卡，G3防腐涂层扛硫化氢腐蚀。
- 核电BOP辅控：老西屋机架不改，坏一块DI补一块同号，原接线端子不动，热控半小时换完。
- 北方供热首站：宽温-40℃扛住户外机柜冬夜，16路循环泵运行状态+蝶阀限位全收。
真实案例：某350MW机组大修后冷态启动，转速升到2700rpm时Ovation操作站突然报”润滑油压低跳闸”，ETS动作停机。热控查5X00062G01通道7（润滑油压低触点输入），万用表量现场触点闭合正常，但DI卡通道7灯不亮。拔卡发现该通道光耦输入端焊点有微裂纹（热循环疲劳），电阻值漂移导致阈值判”0″。库存调一块全新原装5X00062G01，核对Ovation v5.1兼容，插上PMOD底座、拧紧端子，通道7灯绿，重新冲转一次成功。工程师感慨：”DI卡是最被低估的故障源——它不坏则已，一坏就是误跳闸，比DO卡还狠。”从此该厂规程加一条：5X00062G01每3年离线做全通道光耦老化测试，不等灯亮。
采购与技术避坑指南
固件版本冲突致盲：G01和G02能互插PMOD底座，但G02出厂固件若高于原系统兼容矩阵，R1120会报”DI module revision mismatch”。下单前逼现场拍原板镭射标上的FW版本，写进采购合同：”发货固件≤vX.Y”。我们碰到过G02新卡插v3.6老系统直接不枚举，刷回v4.0才行。
干/湿接点跳线遗漏：5X00062G01的通道分组跳线决定接干接点还是24V湿接点，换板不照原样跳，轻则通道全0，重则24V串入无源触点烧现场开关。换件前手机闪光灯拍背面跳线微距照，新卡上线前一一对齐。
背板电源被榨干：单块DI卡吃4W看着不多，但老Ovation机架若已插满AI/AO/LC/DO，总功耗逼近电源模块标称值，加一块DI可能把24V轨拉到21V欠压复位。挂卡前重算机架总功耗，电源留20%余量。
ESD静电击穿：北方冬季干燥机房，徒手拔DI卡金手指，静电打穿光耦输入侧，上电通道灯乱闪。必须防静电手环+防静电垫，拆包前先碰一下机柜接地铜排。我见过一个徒弟没戴手环直接拔卡，指尖刚碰金手指一道火花，通电后3个通道永久置1。
水货与翻标：二级市场有把5X00058G01（8通道版）打磨重印5X00062G01的，看PCB丝印边缘和Emerson激光标深浅。正规渠道应能提供原厂装箱单或Emerson翻新出库单，序列号可查。16通道和8通道端子排孔数差一倍，一眼能看出来。
