描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | Westinghouse / Emerson Process Management |
| 完整型号 | 57C443 |
| 产品类型 | WDPF II / 早期 Ovation Process Controller CPU Module |
| 兼容底座 | Westinghouse WDPF II Controller Base（如 57Cxxx 系列底座，非 Ovation 5X 系列底座） |
| 处理器 | Motorola 680×0 系列或兼容 x86 嵌入式 CPU（依出厂批次，WDPF II 典型） |
| 内存 | DRAM（执行）+ NVRAM（Checkpoint 保持，典型 1–4 MB 依版本） |
| 非易失存储 | EEPROM / 板载电池备份 SRAM（部分带骑式电池，老化需更换） |
| 控制网络 | WDPF II 同轴串行链路 或 早期 Ovation 以太网（10Base-T，依 Option 代码） |
| 维护接口 | 前面板 RS-232/RS-485 或 DB9 调试口 |
| 前面板指示 | RUN / PROG / ERR / LINK / BAT（电池低电压）LED |
| 扫描周期 | 可组态，典型 250 ms / 500 ms / 1 s（WDPF II 较 Ovation 慢） |
| 冗余支持 | WDPF II 支持主备控制器（部分配置），切换有短暂扰动 |
| 电池 | 板载锂电池或骑式电池包（用于 NVRAM 保持——老化后须更换，否则 Checkpoint 丢失） |
| 供电方式 | 由 WDPF II Controller Base 背板供给 |
| 工作温度 | 0℃ ～ +55℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 安装方式 | 插入 WDPF II 控制器底座 CPU 槽，前面板锁紧 |
| 认证 | UL / CSA（依批次） |
| 配套软件 | Westinghouse WDPF II Configuration Tools / 早期 Ovation Developer（v1.x–v2.x） |
产品深度介绍

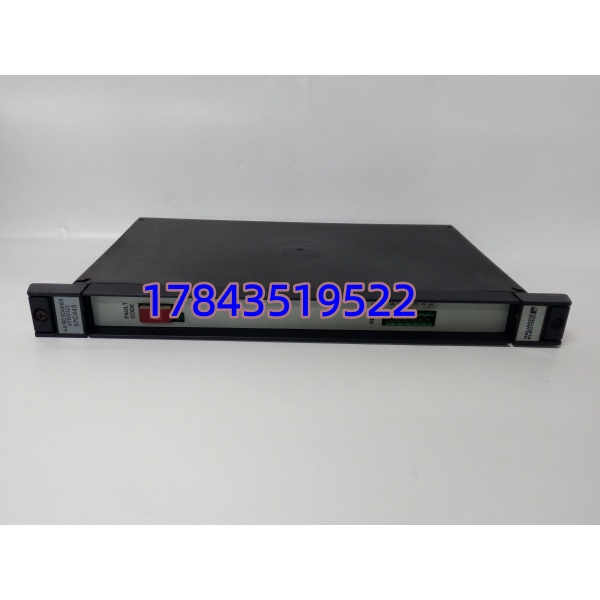

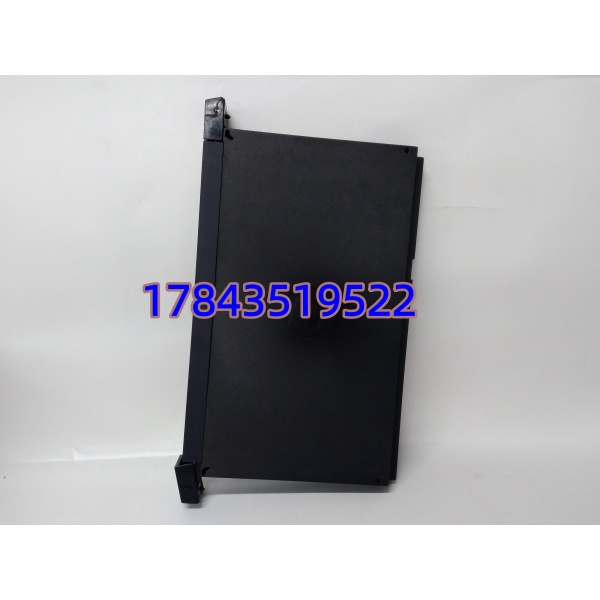

Westinghouse 57C443 是 WDPF II 分布式控制系统（及部分早期 Ovation Gen-I 改造项目）的过程控制节点 CPU。它周期性执行控制逻辑（功能块、梯形图或 SFC 顺控），扫描远端 I/O Drop 数据，通过 WDPF II 同轴串行链路或早期以太网与操作员站/工程师站通信。板载 NVRAM 配合后备电池保存 Checkpoint——断电后控制保持位、累计值不丢失，重启可恢复。
该模块只用于 WDPF II 机柜或早期 Ovation 第一代改造机架，与现行 Ovation（5X00109G02 / 5X00622G01 + 5X00058G01 底座）物理不互换。老电厂 WDPF II 系统仍在运的需重点关注板载电池老化问题——电池失效是 57C443 最常见故障模式，导致 Checkpoint 丢失需重新下装。
入库验收与上机检测流程
我们出货按以下流程逐块检测（WDPF II 测试台或兼容仿真），可提供上电/电池电压截图：
1. 入库验收检测
- 来源追溯：核对 Westinghouse 原厂标签 57C443、序列号、Hw Rev、制造日期。
- 外观检查：PCB 无烧毁痕迹、电解电容无鼓包漏液、背板针脚无氧化、电池无严重泄漏腐蚀（如有骑式电池拆下检查）。
- 附件核对：原厂防静电袋/包装盒；如含骑式电池且已过期会单独说明并建议客户自购替换。
2. 上机功能测试（Live Test）
- 测试环境：WDPF II Controller Base + 兼容电源 + WDPF II 工程师站或测试终端。
- 测试内容：
- 模块识别——上电 Base 扫描确认 57C443 被识别，无”CPU Fail”。
- 前面板状态——RUN/PROG 按模式指示，ERR 灭，BAT 灯不亮（电池电压 >2.8 V 典型）。
- 电池电压检测——用万用表测电池端电压，确认 ≥ 标称值的 80%（低于阈值换新）。
- Checkpoint 读写——NVRAM 写入测试数据并回读校验通过。
- 通信测试——WDPF II 链路或以太网口 Link 灯亮（有回路配置时）。
- 测试记录：记录 Serial No. / Hw Rev / 电池电压值存档。
3. 电池处理说明
- 全新原装（未开封库存）：电池可能已过设计寿命，发货前测电压，低于阈值告知客户需购新电池骑式包。
- QC 拆机件：老化电池移除，换新工业锂电池骑式包或注明”不含电池，需自配”，避免运输泄漏及上机 Checkpoint 丢失。
4. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期 + 电池电压备注）。
- 防静电袋密封 → 气泡膜 + 角护 → 纸箱。
- 附出货检测简表、序列号溯源说明及更换提示（备份 Checkpoint + 确认电池 Good）。
应用场景与行业案例
WDPF II 系统在不少 1990–2000 年代投运的火电厂、化工厂仍在服役。57C443 最常见故障是板载/骑式锂电池耗尽→NVRAM Checkpoint 丢失→控制器报 Battery Low 并最终 Reset 或 需重新下装，其次是电容老化鼓包。
典型应用场景：
- 火力发电厂（老机组）— WDPF II 锅炉/汽机控制 Drop
老 125 MW / 200 MW / 300 MW 机组原装 WDPF II 系统，主控 CPU 为 57C443。大修时常发现 BAT 灯亮——提示需换电池或预防性更换 CPU（若板卡已 15+ 年）。
- 化工厂 / 炼油老装置 — WDPF II 过程控制站
连续聚合装置顺控、加热炉控制仍用 WDPF II，57C443 偶尔需更换。
- 电厂辅助系统 — WDPF II 化水/除灰控制
相对独立的小系统，WDPF II 沿用至今，备件难寻。
案例：某 200 MW 老机组 WDPF II 控制器 BAT 灯亮 Checkpoint 丢失
前年秋检，西北某 200 MW 老机组 WDPF II 主控 Drop A 侧 57C443 前面板 BAT 红灯亮——值长要求处理，怕全停时 Checkpoint 恢复不了。
原 Westinghouse 已 EOL，找原厂无果。仪控老周联系我们，找到一块 QC 过 57C443（Hw Rev D，电池已换新骑式包，NVRAM 写测 OK）。我们当天做 WDPF II 底座上电识别 + Checkpoint 写测 + 电池电压记录（3.2 V），次日发出。老周趁低负荷窗口带电拔出旧 CPU（B 侧单独运行），插入新模块 → Restore Checkpoint from 工程师站 → RUN 灯常亮，BAT 灭。
老周说：”WDPF II 这套东西跑快三十年了，最怕就是电池漏液和电容。以后每年大修顺手量电池电压。”
