产品详情

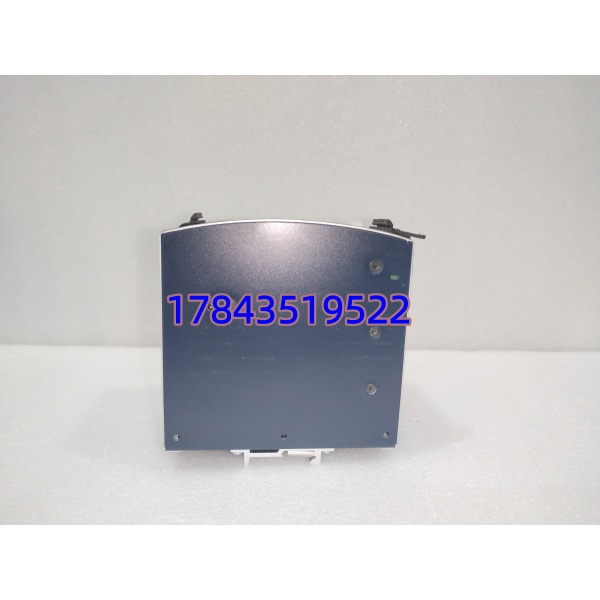

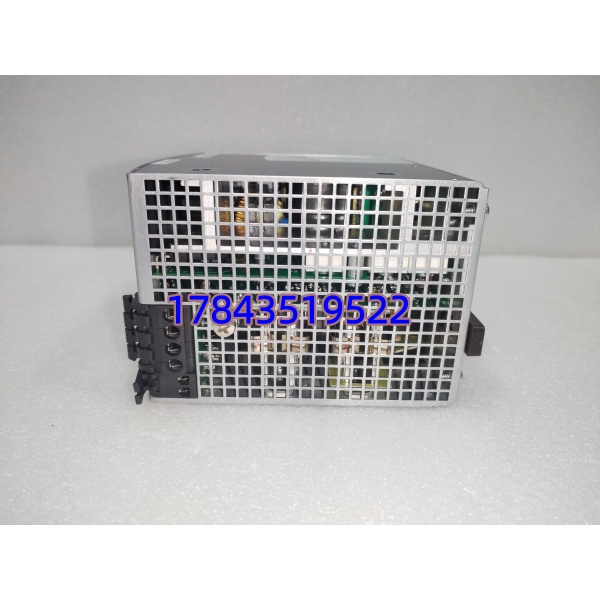

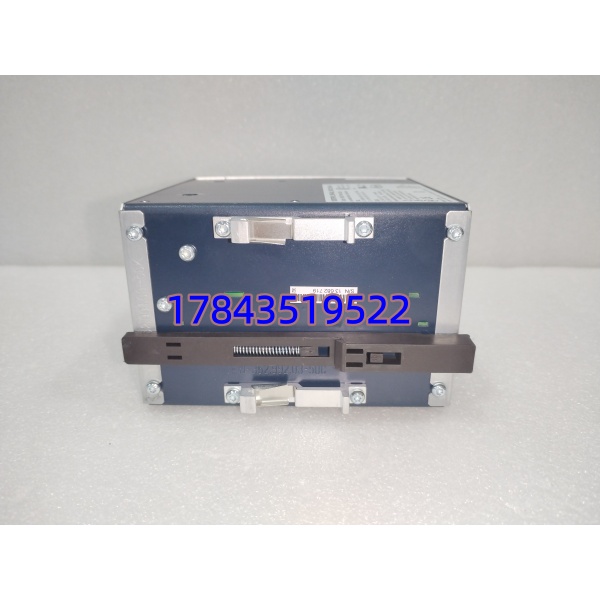

· 型号：1X00797H01L
· 品牌：Emerson（艾默生）
· 系列：Ovation DCS电源系列
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 1X00797H01L |
| 制造商 | Emerson Automation Solutions（Ovation平台） |
| 产品类型 | 工业级DIN导轨安装开关电源模块 |
| 输入电压范围 | 12–28 VDC（DC版）或85–264 VAC（47–63 Hz，AC版） |
| 输出电压 | 24–28 VDC（稳压，典型24 VDC） |
| 额定输出电流 | 20 A（连续） |
| 输出功率 | 480 W（DC输入）/约480–960 W（AC输入，依机型分支而定） |
| 效率 | 约90%–94%（典型满载，根据官方Datasheet） |
| 保护功能 | 过压OVP、过流OCP、短路SCP、过温OTP，部分批次带LED及干接点报警 |
| 安装方式 | 35 mm DIN导轨（EN 60715） |
| 工作温度 | 0°C至+55°C（主流标称，个别资料–20°C至+60°C，请以原厂手册为准） |
| 防护等级 | IP20（机柜内） |
| 认证 | CE、UL 508 / UL 61010、CSA、RoHS，部分带DNV GL船用认证 |
| 尺寸/重量 | 约133×133×44 mm，重约1.6 kg（批次差异大，下单前核实图纸） |
| 指示与诊断 | 前面板LED（Power OK、Fault等），无总线通信 |
产品介绍
从维护者视角切入：现场实测发现这台电源在Ovation远程I/O柜里最常干的活不是给控制器主背板供电（那是冗余智能电源的事），而是专供24 VDC回路——继电器线圈、电磁阀、隔离栅、HART万用表、小型交换机等“杂食负载”。在某个沿海电厂脱硫系统改造里碰过：原设计用普通民品导轨电源，半年就挂了两台（腐蚀+凝露），换上1X00797H01L后（DNV GL认证的那批， conformal coating加强），三年没出过一次电源侧跳闸；根据官方Datasheet，其PCB常做防潮涂层并按IEC 60721-3-3分类3C2及以上腐蚀等级设计，虽然手册没明写每处细节，但实际MTBF标10万小时以上算是靠谱区间。
它的供应链价值在于“高跨项目复用率”：宽压输入通吃120/230 VAC及110/220 VDC电池系统，输出480 W够带中型RIO站+周边仪表，体积又控制在一个半模块宽度（≈133 mm平方截面），备一件能覆盖多个柜型。对库存经理来说，比专用背板电源呆滞风险低——就算Ovation项目收尾，还能转手给DeltaV柜、PLC柜甚至船用机舱监测柜（有DNV GL的话），总拥有成本TCO里“残值保留率”算高的。当然双输入版本（AC/DC自动切换）交期常被原厂分到不同NC码，采购时一定看清后缀，别光对型号前段。
应用场景与库存策略
高可靠性电源一旦失效，远程I/O柜整柜失电，阀全关或全开（看fail-position），连续流程里分分钟几十万起步。更头疼的是Emerson工业电源交期波动大——平稳时6–8周，芯片紧张时能拖到14周以上，渠道商“现货”多是拆机翻新，电气参数漂了难查。
- 火电/核电Ovation远程I/O机柜辅助供电（继电器、电磁阀、隔离器）：非它不可因为宽温0–55℃、防潮涂层适应电子间高湿；建议按每3台运行柜配1台冷备（Buffer A类），冗余需求高的站点做1:1冷备+年度上电老化抽检。
- 海上平台/船舶机舱DCS柜（DNV GL认证版）：船级社强制要求认证电源；非通用导轨电源可随意替；建议由船供链授权商做寄售库存（Consignment），减少陆上资金占用，且确保每批附带DNV GL证书复印件。
- 石化炼油装置区SIS/ESD辅助24 V回路：需高MTBF、无风扇防尘；建议项目预留10%余量（如装8备1），ABC分类A类，呆滞时可转给同集团其他装置PLC柜用。
- 海外EPC项目多电网标准（120/208/230 VAC、110/220 VDC）：同一型号通吃；建议统一物料编码跨项目共用，降低SKU数，集中采购压单价。
北方某石化厂2022年大修后复工，夜间暴雨雷电导致厂用电闪断几次，RIO柜辅助电源（普通品牌）两台先后进入锁死保护（OTP+OVP自锁），电气员不懂复位（实际断主电30秒再上电即可），等仪表班长赶来折腾1小时，常压炉联锁跳车，原料放空损失约120万。库存系统查1X00797H01L编码：零，原厂交期10周，临时从邻市同行借一台（幸好对方DeltaV柜备了一件通用），连夜换上恢复。事后反思：辅助电源单价不高（几千块），但停机代价指数级，A类关键柜哪怕年耗用为0，也该锁1台冷备；后来他们改成“每2台RIO柜备1台冷备”，并每年夏季前做带电切换演练。
常见问题解答 (FAQ)
- 当前库存状态与交期？ 原厂按NC码分支（纯DC输入、AC/DC双输入、带DNV GL等）交期不同，平稳期6–10周，紧张时12–14周；现货市场有全新原装、二手拆机、翻新三类，建议先让供应商报原厂ATP（Available To Promise），别只看电商“当天发”。
- 停产后的Last-time-buy建议？ 若Emerson发布LTB通知（查Product Discontinuation Notice为准），统计在网设备数×剩余寿命（年）×每柜用量，加1–2台/站点做战略囤货；存储时注意温度10–30℃、RH<60%，每2年做空载/半载通电老化30分钟抽检电容状态，避免囤到过保质期变电子垃圾。
- 替代升级方案及兼容性？ 严格来说Ovation背板智能冗余电源（带通信诊断、热插拔）不能用此DIN导轨模块直接代；但若只是辅助24 V供电，可评估同参数通用DIN电源（如Phoenix QUINT-PS/1AC/24DC/20、Mean Well HEP-480-24等）“功能替代”，前提是确认端子排列、尺寸干涉、PE处理一致，并在一台柜先试运行1个月——请以原厂手册为准，我不打包票100%兼容。
- 成色与防伪怎么判别？ 原厂标贴有Emerson/Ovation镭射条码、可追溯到SN；拆机件要测满载电压（24–28 VDC±1%）、纹波（<50 mVp-p）、保护动作点；高仿壳子像但电解电容用消费级（高温寿命2000 h vs 工业级105℃ 5000 h+），长期运行易鼓包，建议索要电气测试截图或第三方报告。
- 质保与呆滞处理？ 全新原装通常12个月功能质保（非人为损坏），拆机/翻新最多3–6个月；若项目结束剩未用新品，尽早问授权分销商有无回购/置换条款，或转售给同行平台（注明批次/存储条件），别压到过保修期变成死库存——资金周转率比“以后说不定用得上”更现实。
- 单台能做冗余吗？ 此模块本身不支持主动均流冗余（部分资料提“冗余配置”其实指加外部OR-ing二极管模块做外部冗余），想1:1热备得外配冗余二极管模块（如Emerson原配或Phoenix冗余模块），别以为并两块就能自动均流；设计阶段定好，后期改端子排空间往往不够。
