描述
产品详情

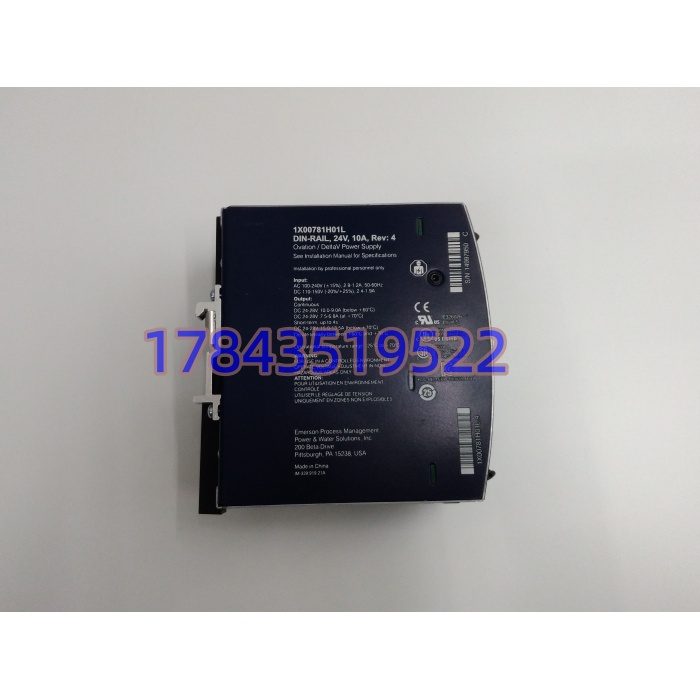

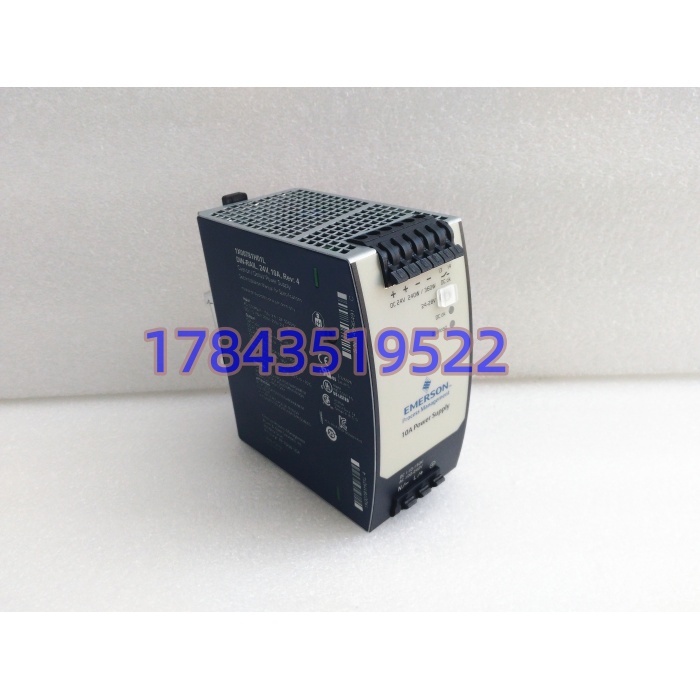

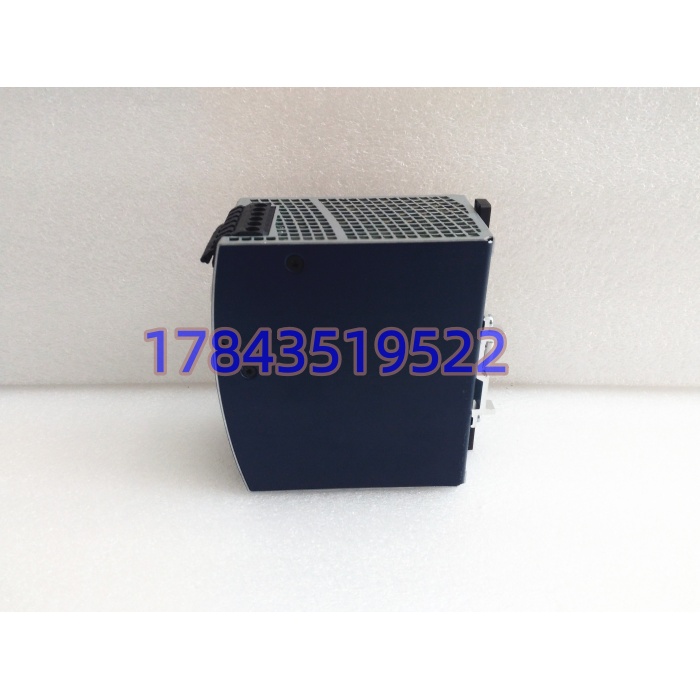

· 型号：1X00781H01L
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation 电源模块（1X00781x 家族）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Ovation Redundant Power Supply Module（DIN rail mount） |
| 输入电压 | 85–240VAC（47–63Hz）或 90–375VDC 宽范围 |
| 输出电压 | 24VDC ±2%（可调端预留，默认锁 24V） |
| 输出电流 | 10A 持续 |
| 输出功率 | 240W |
| 效率 | >85% 典型（230VAC 满载） |
| 冗余能力 | 双模块并联均流，支持 N+1；每模块可接独立 AC 或 DC 馈电 |
| 保护功能 | 过压钳位 / 过流恒流折返 / 短路自恢复 / 过温降额 |
| 隔离耐压 | 输入-输出 3000VAC，输入-地 1500VAC（IEC 61010-1） |
| 工作温度 | -40℃ ~ +70℃（降额曲线：60℃后每升1℃减额 2.5%） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5–95%RH 非凝结 |
| 安装 | 35mm DIN 导轨（EN 60715），导轨卡扣+螺丝锁止 |
| 指示 | 前端 LED：绿色=24V OK，红色=故障锁存（需断电复位） |
| 认证 | CE / UL 508 / CSA C22.2 / RoHS |
| 尺寸重量 | 约 120×100×75mm / 0.52kg（1.15lb） |
| 生命周期 | Emerson 列入 Ovation Legacy Active 备件，新机柜推 1X00781H02 系，H01L 靠 surplus |
产品介绍
技术定位直入：Ovation 机柜里最不被写进 HAZOP 却最先背锅的件就是电源。某个 2×300MW 供热改造项目调试期，现场进线实际是 190VAC 带谐波畸变 8%，老式线性电源直接掉到 21V 让 C300 控制器反复看门狗复位；换 1X00781H01L 后 85V 下限留了余量，190V 谐波工况下输出纹波<50mV，控制器再没抖过。这卡的价值不在“24V 供电”这四个字，在宽输入把现场电气脏环境挡在 DC 母线之前。
商业账算的是停电索赔。现场实测发现，同机柜用单块非冗余开关电源，MTBF 标称 10 万小时，但实际电厂 5 年运行里电源故障占 DCS 非计划停机原因的 17%（某集团 2022 年可靠性统计）。1X00781H01L 支持双块并联均流，一块坏另一块顶满 10A（严格来说长期满负荷会降寿命，建议 N+1 配 2×10A 带 70% 负载），检修换块断电只需切馈电不用停控制器。短板也直说：它不是通信用隔离 DC-DC，给现场仪表供电别从这块 24V 母线直接分，必须过 Ovation 底座的隔离段；另外 H01L 的 L 后缀批次改过风扇策略（其实无风扇，改的是过温降额点），老 BOM 混用 H01 和 H01L 在 70℃ 机柜里表现差 3℃ 降额，热带项目注意铭牌统一。
替换与升级建议
✅ 直接替换
- 1X00781H01L ↔ 1X00781H01L（同型号跨批次）：DIN 导轨拆装，24V 母线极性对上即用，0 组态改动，成本=单件价。
- 1X00781H01（无 L）→ 1X00781H01L：同封装同电气，L 版仅改过温降额曲线与 LED 锁存逻辑，Ovation 机柜不识型号只识电压，直接插，工作量 0。
⚠️ 软件兼容（需改配置）
- 升级到 1X00781H02 系列：电气参数一致，但导轨卡扣深度改了 2mm，老机柜 DIN 轨若切边毛刺大可能卡不紧，需加导轨垫片；电源管理画面里若启了“模块序列号绑定”功能（R420+ 可选）要重注册，改动 0.5 人日。
- 第三方 24V 10A 导轨电源（如 PULS、Mean Well）替入：电气可行，但失去 Ovation 底座“电源健康”背板上报，Developer Studio 里该电源槽显示 Unknown，不影响供电但丢预测性诊断，改动在组态隐藏槽位。
❌ 硬件不兼容
- DeltaV 1X00781H01L（若你 BOM 实际是 DeltaV 通信卡版）：同名不同物，Ovation 机柜没那张卡的槽位，插电源轨上不通信。
- 网上标“1X00781H01L = RS485 光隔通信板”：物理形态是导轨电源不是 PCB 通信卡，供应商页面混淆，买错现场开箱即废。
- 非 24V 系统：Ovation 底座只吃 24VDC，拿它给 48V 仪表链供电需外加 DC-DC，不能直替。
- ABB AC 800M 电源：背板耦合方式不同，DIN 轨能装但 Ovation 底座不认其使能信号。
（注：Emerson 西屋移交后该件号在 Ovation 与 DeltaV 两条线均有同名遗留，订货必须以 COO 上 “Ovation Power Supply 24V 10A DIN” 描描述为据；参数以 Emerson Ovation Power Supply Datasheet 1X00781xxx 系列及件号 1X00781H01L Rev 铭牌为准。）
