产品详情

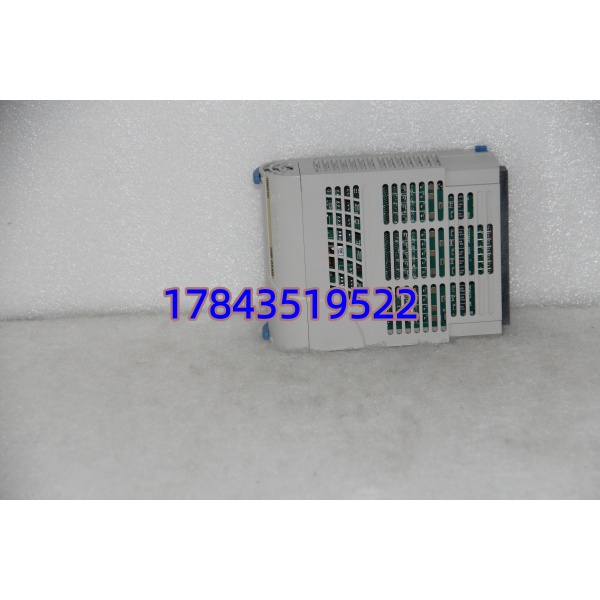

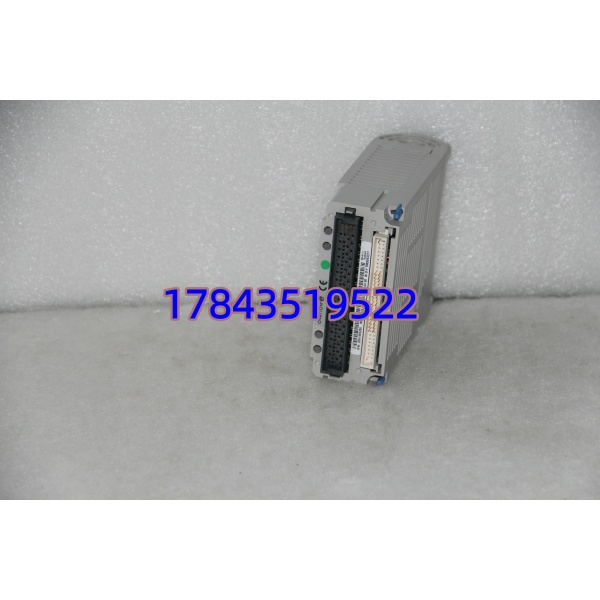

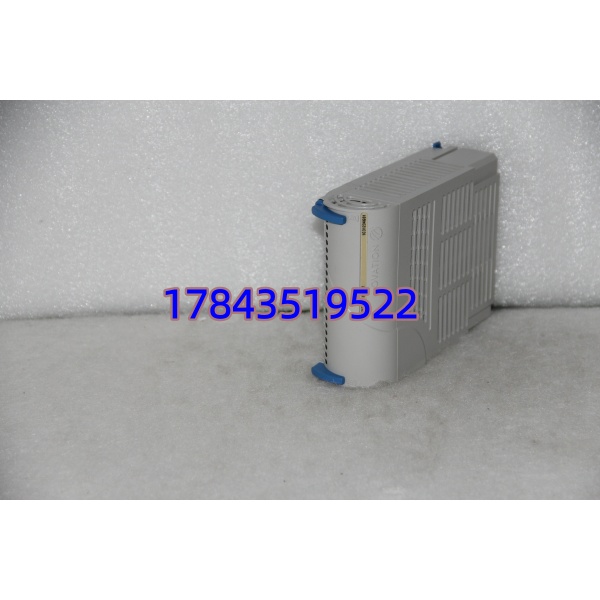

· 型号：1C3124G01（新备件号参照 5X00191G01 系列）
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Analog Input Module (TC/mV), 16-Channel
规格参数
- 产品类型：Ovation I/O 模拟量输入模块 — Thermocouple / Low Level mV
- 适用控制器：Ovation OCR (Optical Character Recognition / Controller) 110/120/140 系列，通过 I/O Drop 总线通讯
- 输入通道：16 路独立差分输入
- 输入类型：Thermocouple Types J/K/T/E/S/R/B/N 或 ±100mV 线性 mV
- 分辨率：16-bit A/D
- 精度：典型 ±0.1% FS（需以 Ovation 规格书为准，受冷端补偿及线制影响）
- 冷端补偿：CJC 由配对的 I/O 底座提供（底座型号如 1C31116G04）
- 更新周期：典型每通道 ~100ms（扫描由控制器 I/O 任务调度）
- 模块 LED：MOD（模块状态）、NET（网络/Drop 通讯）、ERR（故障），各通道无独立 LED
- 底座要求：必须与指定 Ovation AI 底座配对使用（如 1C31116G04 — Terminal Block Base w/ CJC），模块与底座唯一键码对齐防插错
- 通讯接口：Ovation Drop 总线（专有串行/光纤扩展），通过控制器 I/O 扫描自动刷新
- 供电：由 I/O 底座背板通过 Ovation 电源模块供给（典型 +5V / +24V 经底座分配）
- 工作环境：0～+60℃（存储 -40～+85℃），5～95%RH 无凝露
- 物理尺寸：插卡式约 100×150mm（含导轨锁紧机构），重≈0.2kg
- 认证：FM / CSA / CE（依具体批次），符合 NEMA/ISA 环境等级
- 生命周期：Legacy — 原厂转 5X 新编号，1C3124G01 以库存/拆机流通为主
产品介绍
1C3124G01 是 Ovation 系统里最常用的热电偶/毫伏模拟量输入卡，一台模块搞定 16 支 K/J 型热电偶或变送器来的 mV 信号，冷端补偿靠底座完成。它不像通用 PLC 模拟量模块那样要大量参数化——Ovation 里建 Point 时选 Type K、量程、工程单位，下载硬件配置自动生效。
坦白讲，Ovation I/O 模块本身极少坏，出问题十有八九是底座端子氧化或现场热电偶接地引入干扰。换模块时注意：模块和底座是一对一匹配（有机械键码），不能把 AI 模块插到 DI/DO 底座上。新编号 5X00191G01 与 1C3124G01 通常可互换，采购时两个号都报给供应商核对。
应用场景与行业案例
痛点切入
电厂 #2 炉高过壁温测点大面积跳变（-276℃ 或满量程），Ovation 点质量标 Bad，其他测点正常。查发现该槽位 1C3124G01 底座端子排有两处热电偶补偿导线铜丝搭接外壳轻微接地，清理后部分恢复，但模块某几通道仍漂移——拆下见底座插槽氧化。换底座+模块对调验证后正常。没冷备耽误两小时排故。
典型场景
- 火力发电厂锅炉壁温 — 数十支 K 型热电偶进 Ovation 1C3124G01，监测炉管超温趋势
- 化工加热炉/裂解炉 — 多点热电偶温度采集进 Ovation DCS 做报警和 SOE 关联
- 核电辅助系统(BOP) — 非安区域温度监测，Ovation 统一采集
- 老 Westinghouse Ovation 改造 — 保留 I/O 底座布线，只更换老化电子模块（1C3124G01 ↔ 5X00191G01）
真实案例
西北某 300MW 机组临检后，#3 炉后屏过热器 8 支壁温点全变 —-（I/O Timeout）。Ovation Diagnostic 报 Drop x Slot y Module Not Responding。复位 Drop 电源后短暂恢复又掉。拆 1C3124G01 发现背面 PCB 靠近金手指处有轻微熏黑（上次柜顶漏水蒸汽渗入底座后未更换模块）。库房有测好拆机 1C3124G01＋新底座 1C31116G04，断电换底座→插模块→控制器自动重扫 I/O→点值回来。热工班说 Ovation 模块贵但耐用，就怕潮气从端子底座往上蚀，以后大修顺带查底座。
常见问题解答 (FAQ)
Q1：支持热插拔吗？Ovation I/O 模块能带电拔插？
Ovation 部分后期 Drop 设计支持受控热插拔（Hot Swap）——先确认控制器 RUN、该 Drop 有冗余或许可离线短暂，在 Station Configuration 里对 Slot 做 Offline→更换→Online Rescan。保守做法尤其老系统：停 Drop 电源或切至维修模式再更换，避免 I/O 刷新异常或误触发报警。
Q2：1C3124G01 和 5X00191G01 能互换吗？
通常可以。Emerson 将原 Westinghouse 编号逐步转 5X 新编号，硬件兼容、固件向下兼容。但务必确认配的底座类型（如 1C31116G04 vs G01 等）支持该模块版本，Ovation 软件里 I/O Type 选对应 AI TC/mV 即可。
Q3：热电偶读值偏高/偏低/跳变先查什么？
顺序：① 确认 Point 配置 Type 与现场 TC 一致（J≠K）；② 查底座 CJC 是否正常（坏底座会让所有通道偏几度）；③ 查补偿导线极性及有无接地/干扰（建议屏蔽单端接地）；④ 交叉换模块验证——排除通道或模块问题。
Q4：底座用哪种？能随便配端子块吗？
必须用 Ovation 指定 AI TC/mV 底座，典型 1C31116G04（带 CJC 螺丝端子底座）或等价。底座含 CJC 传感器和电子标识键码，与模块互锁——插错类型（如 DI 底座）物理上受键码阻挡或报配置错。采购模块时确认含不含底座，老拆机常不带。
