产品详情

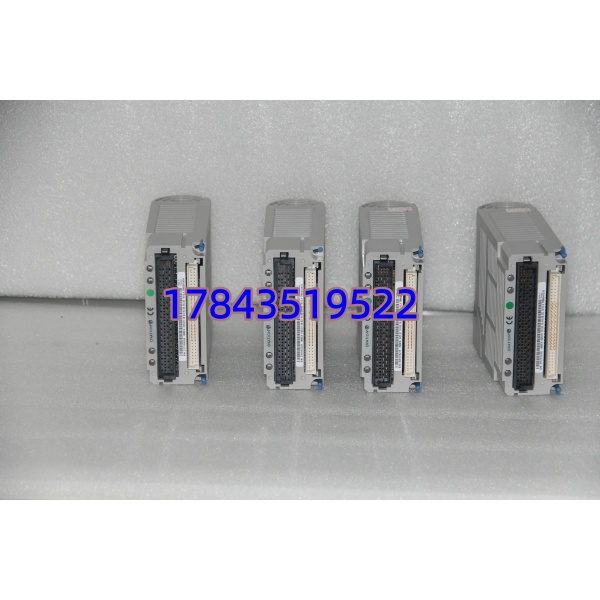

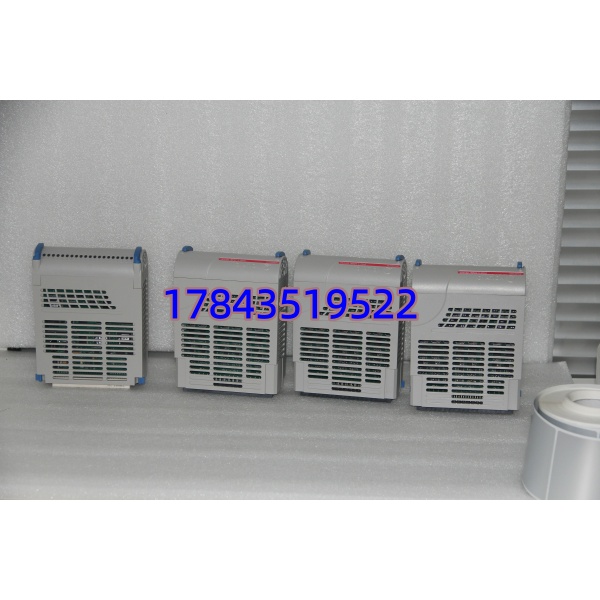

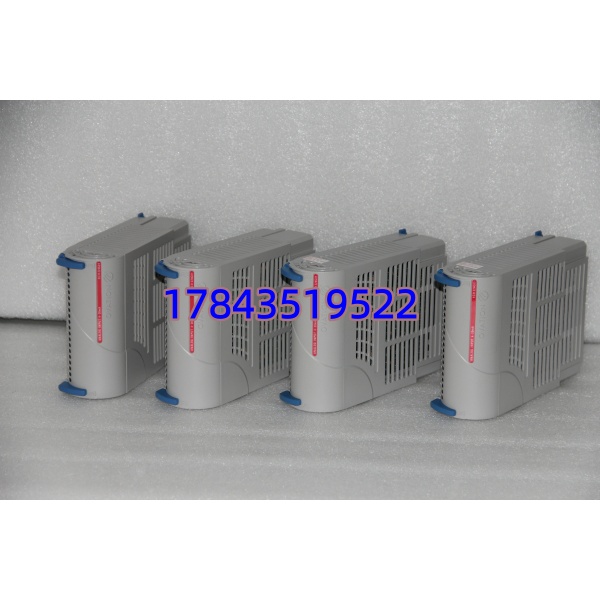

· 型号：1C31224G01
· 品牌：Emerson Process Management（原Westinghouse Ovation系列）
· 系列：Ovation DCS Analog Input Module — AI E-Mod (8 Channel, 4–20 mA)
规格参数
- 订货号：1C31224G01（Ovation I/O模块，属1C312xx系列，G01为硬件版本带增强诊断/HART）
- 产品类型：Ovation 模拟量输入电子模块（AI E-Module），需插入对应I/O基座（如带Personality Module的TB或配合1C31189G01等终端板）
- 输入通道：8路独立差分输入（Channel-to-System optical isolation，通道间通常共地或组隔离需核对基座）
- 输入信号类型：4–20 mA DC（标准），兼容 0–20 mA、1–5 V（需配不同终端板/跳线，以组态为准）
- 输入阻抗：约 250 Ω（对应 4–20mA→1–5V 量程）
- A/D分辨率：14位（部分资料标12/14位依固件，满量程±0.1%精度典型）
- 精度：±0.1% FS（25℃参考），温漂需核对原厂手册
- 更新周期：每通道典型 250 ms（依控制器扫描周期及组态）
- 隔离：通道对系统侧 ≥500 Vrms 光电隔离；通道间隔离视基座类型
- 供电：由Ovation I/O机架背板提供 +5 VDC（逻辑）+24 VDC（现场回路激励/诊断），典型功耗 ≤5W
- 诊断功能：开路（断线）检测、超量程报警、模块自检、Fault LED；支持HART信号透传（不解析）
- 状态指示：RUN（绿-正常）、FLT（红-模块故障）、各通道CH LED或仅汇总依基座版本
- 热插拔：支持在线更换（Hot-Swap），插回后自动重初始化，不停机（冗余机架推荐）
- 安装：插入Ovation本地或远程I/O机架标准槽位，配专用Terminal Block（TB）或 Smart TB
- 工作温度：0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% 非凝露
- 尺寸（模块本体）：约 121×52×166 mm，重≈0.45 kg，防护等级 IP20
- 认证：UL/cUL、CE，IEEE/ANSI电力行业抗扰度（依具体批次）
- 生命周期：已停产（EOL，Legacy Part），原厂建议通过Emerson Legacy Support或备件市场获取
产品介绍
1C31224G01是Ovation DCS系统最常用的8通道模拟量输入卡，专接现场两线制4–20mA变送器（压力/温度/流量/液位）。它插在Ovation I/O机架里配合终端板工作，14位分辨率够过程控制用，自带断线检测和HART透传——DCS不解析HART但AMS可经同一回路读智能变送器。跟数字量卡不同，AI卡对接地要求严，屏蔽层必须单端接地否则易飘信号。
坦白讲，这是电厂老Ovation机柜里标配卡件，一坏对应测点变”**”或冻结。原厂EOL后基本靠二手NOS流转，采购确认配的终端板型号（如1C31169G01/1C31189G01系列TB）一致——卡和基座要配套，不是随便插进DI基座能用的。
应用场景与行业案例
痛点切入
我在现场遇过#3炉给水流量AI卡（1C31224G01）RUN灯灭、FLT红亮，8个流量点全变坏值，汽包水位三取二中两路正常暂未跳MFT——但已失去监视。拔卡重插无效，确认卡体坏。这种卡不常挂但一挂就是整组过程变量丢失，必须有热备件。
典型场景
- 火电厂锅炉/汽机辅机 — 采集主蒸汽压力、给水流量、排烟温度、轴承温度等4–20mA变送器信号
- 石化常减压/催化裂化 — 现场智能变送器(HART)经Ovation AI入DCS，AMS做设备管理
- 水处理/废水厂 — pH、浊度、溶解氧分析仪4–20mA输出接AI卡做闭环控制
- 造纸/冶金窑炉 — 高温计、压力传感器多路模拟量采集，Ovation冗余I/O架配此卡
真实案例
北方某热电厂DCS点检发现1C31224G01槽位Fault灯常红，对应#2给粉机一次风压8点全”Bad Quality”。确认端子板TB正常（换槽测试）、回路供电24V OK——卡本体坏。库房有拆机测试件，系统运行中拉开闩锁拔出旧卡（Active非冗余槽先确认不影响关键三取二）、插入新卡——约20秒RUN绿灯亮，测点值恢复正常，未停机组。老师傅说”AI卡比DO耐用但断线检测芯片会老化，每年轮换测一批”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？拔的时候会影响运行吗？
支持热插拔。非冗余单卡拔掉期间对应测点报Bad Quality/I/O Fault，控制回路若做质量判断通常保持_last_value或切手动——不会直接跳机但失去监视。冗余I/O配置下Active/Standby切换无影响。建议停机窗口更换或确认测点不参与重要联锁再拔。
Q2：需要配什么终端板/基座？跟DI卡基座通用吗？
不通用。AI卡需配Ovation模拟量Terminal Block（如1C31169G01、1C31189G01或Smart TB系列），内有信号调理/配电/屏蔽接地处理。数字量DI基座物理兼容插不进或报配置错——买前确认现柜内TB型号匹配1C31224G01（Personality Module需对应AI类型）。
Q3：换卡需要重新下载组态或校准吗？
不需要下载组态。Ovation控制器通过背板识别模块类型，插上自动加载原组态。A/D校准系数存基座Personality Module或靠组态缺省，通常无需现场标定——若数值偏移大先查变送器零位和屏蔽接地。
Q4：如何判断卡坏 vs 现场回路问题 vs 终端板坏？
先看RUN/FLT灯：FLT常红+RUN灭→卡或基座接触问题；RUN绿但所有通道Bad→查TB端子24V现场配电、变送器回路、屏蔽接地；单个通道Bad→查对应通道接线/变送器。互换槽位测试最能定位——卡移到好槽正常则是原槽背板问题，反之卡坏。
