产品深度介绍

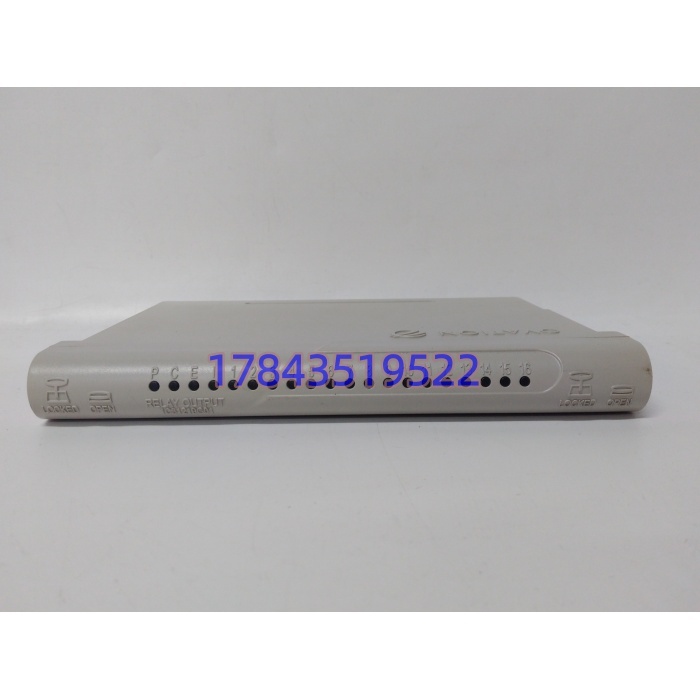

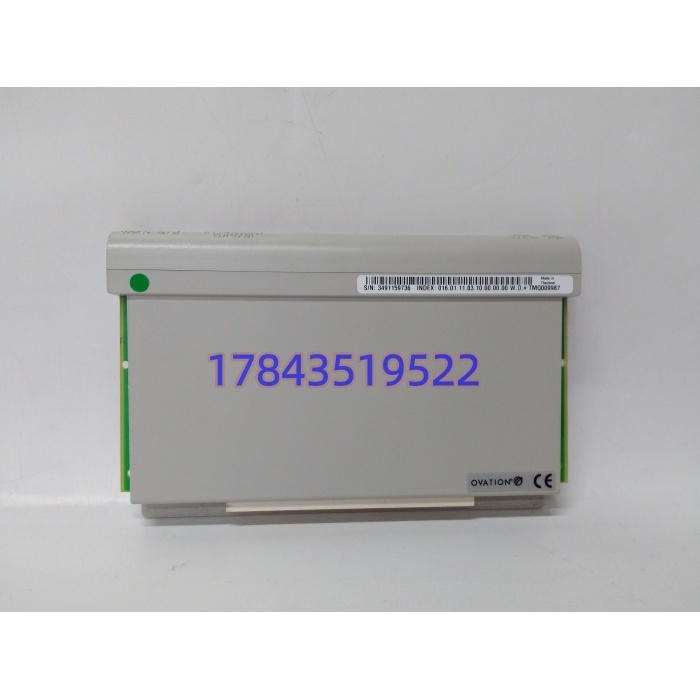

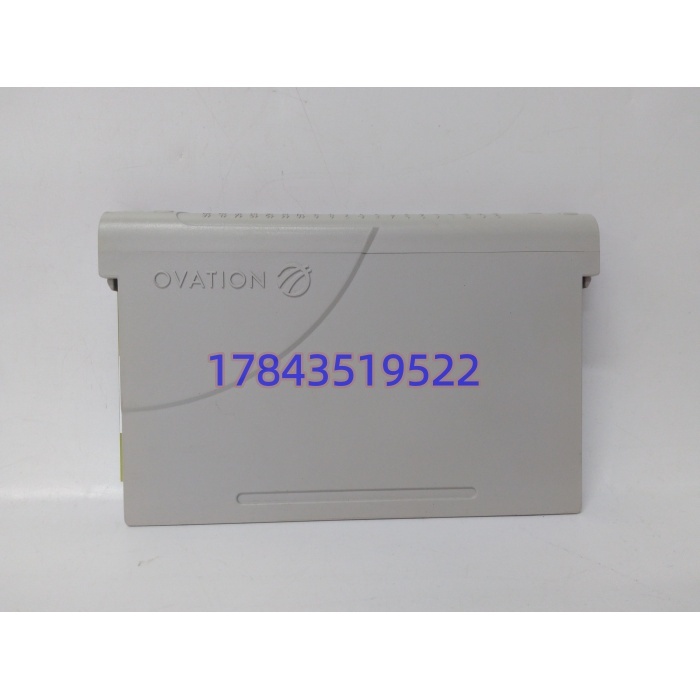

Emerson 1C31219G01 是 Ovation 分散控制系统里的主力继电器输出模块，负责把控制器的逻辑指令转换成实实在在的物理开关动作。它不直接带载大功率设备，而是通过隔离继电器去驱动现场电磁阀、报警喇叭或电机接触器，这种“弱电控强电”的设计能有效保护昂贵的控制柜主板。
在电厂和化工装置里，稳定性压倒一切。这款模块内部采用光电隔离技术，逻辑侧和现场侧的耐压差达到 2.5kV，哪怕现场有强电磁干扰或接地环流，也不会轻易烧坏背板总线。虽然现在有了更新的固态输出模块，但在需要物理断点确认的场合，这种继电器触点的可靠性依然无可替代。
关键技术规格
| 参数项 | 规格数值 |
|---|---|
| 订货号 | 1C31219G01 |
| 通道数量 | 16 通道 |
| 触点形式 | Form C (单刀双掷 SPDT) |
| 触点容量 | 250V AC / 30V DC, 2A (阻性负载) |
| 隔离电压 | 2.5 kV AC (现场侧与逻辑侧) |
| 响应时间 | ≤ 10 ms (吸合/释放) |
| 功耗 | 典型 5W |
| 背板电流 | +5VDC @ 350mA |
| 工作温度 | -40°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 配套底座 | 需搭配 1C31223G01 或 5X00119G01 面板使用 |
| 状态指示 | 每通道独立 LED 状态灯 |
安装与接线指南
准备工作 (预计 10分钟)
⚠️ 安全第一：
- 虽然 Ovation 模块支持热插拔，但为防止误动作引发联锁跳车，建议先通知工艺人员切除相关控制回路。
- 佩戴防静电手环，确保接地良好。
- 用手机高清拍摄旧模块上的 DIP 开关位置及接线端子排照片。
- 准备标签纸，对拆下的每根线进行编号（如 L1, T1, C1）。
拆卸旧模块 (预计 5分钟)
- 松开模块上下两侧的固定螺丝。
- 捏住模块面板，垂直向外平稳拔出，切勿左右摇晃，以免弄弯背板针脚。
- 检查旧模块底座（1C31223G01）上的接线端子有无松动或烧蚀痕迹。
安装新模块 (预计 10分钟)
- 核对新模块型号是否为 1C31219G01。
- 对照之前拍的照片，检查新模块上的终端电阻和配置跳线是否与旧模块一致。
- 将模块对准导轨和背板连接器，垂直推入，直至听到卡扣锁紧声。
- 紧固上下螺丝。
- 对照标签，将线缆一一对应接入端子排。注意： 继电器触点接线必须牢固，虚接会导致局部过热甚至起火。
上电测试 (预计 5分钟)
- 恢复系统投运。
- 观察模块面板上 LED 指示灯。绿色灯常亮表示背板通讯正常；触发输出信号时，对应通道的黄色 LED 应同步点亮。
- 在 Ovation 操作员站查看该点位的强制输出功能是否正常。
