描述
产品详情

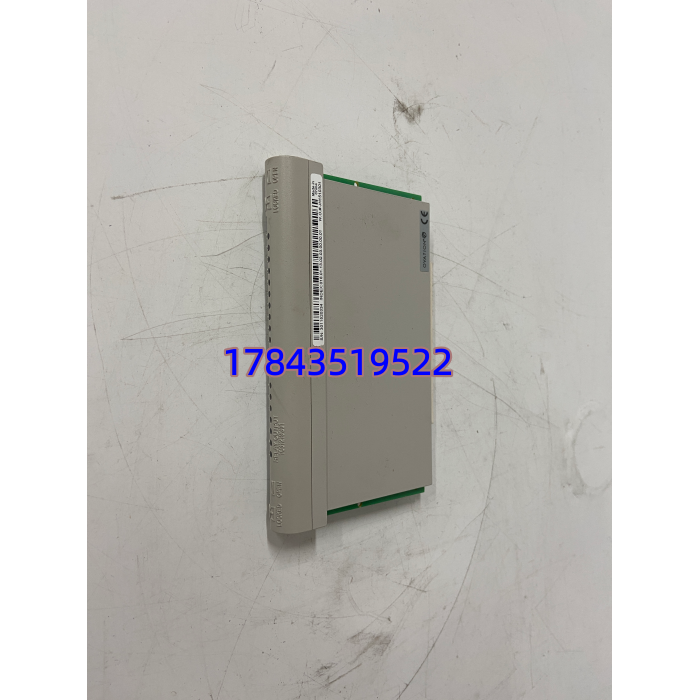

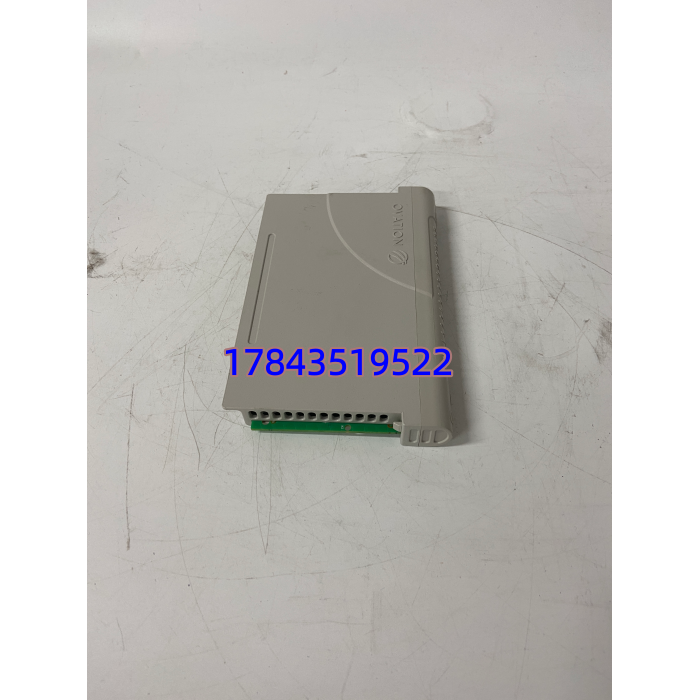

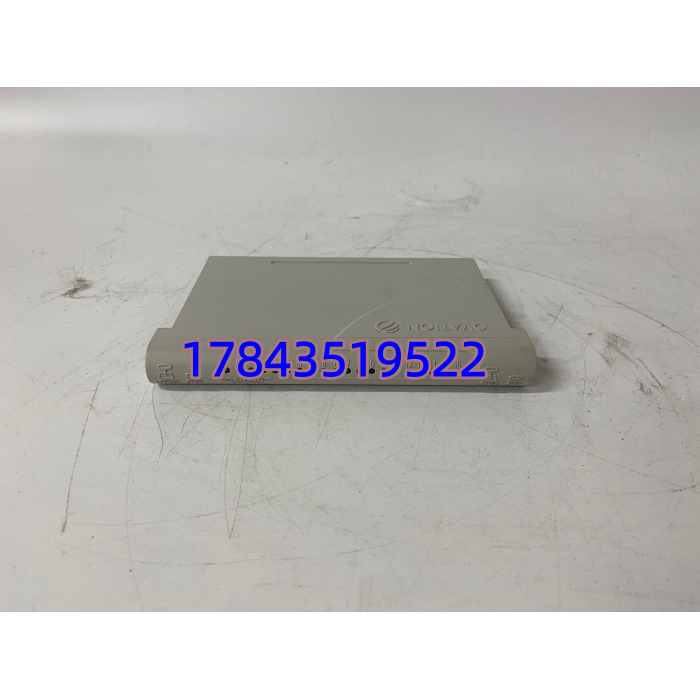

· 型号：1C31219G01
· 品牌：Westinghouse / Emerson Process Management（Ovation™）
· 系列：Ovation DCS Relay Output Electronics Module
规格参数
- 产品型号：1C31219G01（Relay Output Electronics Module，EMOD）
- 制造商：Westinghouse（现 Emerson Automation Solutions — Ovation Platform）
- 产品类别：Ovation 继电器输出逻辑/电子模块（需配合继电器底座使用，非独立 I/O 卡）
- 兼容底座：1C31223G01（G2R 型，16 通道继电器底座）或 1C31222G01（KUEP 型，12 通道高功率继电器底座）
- 输出通道：16 路独立 SPDT Form-C（配 1C31223G01 时）；12 路（配 1C31222G01 时）
- 触点额定值（由底座继电器决定，典型 G2R）：10 A @ 250 V AC / 30 V DC（阻性负载），需核对原柜底座继电器规格
- 线圈驱动：由模块逻辑电路经背板 24 V DC 辅助电源驱动底座继电器线圈
- 背板供电：18 V DC ~ 25.5 V DC（典型 24 V DC ±10%），模块自身功耗典型 1.88 W / 最大 2.5 W
- 隔离电压：继电器触点与逻辑电路间 ≥ 2000 V DC（依底座继电器规格，典型 2300 V AC）
- 诊断功能：每通道 LED 状态指示（ON/OFF）；可配置熔断检测（Blown Fuse Detection）
- 响应时间：继电器吸合典型 ≈ 15 ms，释放 ≈ 10 ms（含机械继电器动作时间，非仅电子模块）
- LED 指示：Power(P)、Communication(C)、Error(E)、每通道 Status LED
- 安装方式：垂直插入 Ovation 继电器输出底座（1C31223G01 或 1C31222G01），支持在线热插拔更换（TMR/冗余配置下单模块拔出不跳车，但建议确认后再操作）
- 工作环境：0℃ ~ +60℃（运行），5% ~ 95% RH 非冷凝
- 存储环境：-40℃ ~ +85℃
- 认证：CE，需核对原项目 HAZLOC / SIL 适用性
- 物理尺寸（模块本体）：约 150 × 100 × 30 mm，重约 0.18~0.34 kg
产品介绍
1C31219G01 是 Ovation DCS 继电器输出架的”大脑”部分——电子模块，负责接收控制器来的 DO 指令，驱动下方底座里的机械继电器线圈，最终在现场端给出 Form-C 干接点。Ovation 把继电器输出做成”电子模块+功率底座”分离结构，好处是继电器触点烧蚀只换底座或继电器，逻辑模块可反复用；现场故障换电子模块时不用动 24V/220V 现场接线，MTTR 很短。
坦白讲，这卡本身故障率低，多数”DO 不动作”是底座继电器触点氧化或保险熔断。该模块在 Ovation 新老版本均兼容（v3.x~v4.x 及 R-series Rack），属于电厂/化工厂必囤慢动件——不是因为它爱坏，而是停产后交期长，且底座继电器（G2R-2-SN 之类）建议同期备少量。
应用场景与行业案例
我在几个 300MW~600MW 火电厂碰到过同样的事：ETS 跳闸柜 DO 点突然不动作，查下来是 1C31223G01 底座上某 G2R 继电器触点烧死，电子模块 1C31219G01 本身 LED 还亮着。直接拔电子模块、换新底座继电器（或整底座），现场线不动，5 分钟恢复。如果是一体化 DO 卡这种设计就得整个拆线重接。
典型场景：
- 火力/水力发电厂 — BMS 燃油阀、引风机挡板、汽机 ETS 跳闸回路干接点输出，用继电器隔离保护 DCS 逻辑侧
- 石油炼化装置 — 现场防爆区电磁阀、电动阀启停命令，经继电器隔离防地电位差损坏控制器
- 水处理/造纸/水泥 — 电机 MCC 启停联锁、报警喇叭/信号灯驱动，需高隔离电压场合
- 核电站 BOP 系统 — Ovation 平台老柜继电器 DO 站，只能原型号替换保认证
真实案例：华东某 600MW 机组 #1 炉 BMS 轻油阀打不开，运行报”DO Force ON 但阀无反馈”。到现场量端子有 24V 线圈电压但触点不通——G2R 继电器触点烧蚀。因柜子是 Ovation 分离式结构，只拔下 1C31219G01（记序列号）、拔掉旧底座继电器换新品（或换整 1C31223G01 底座）、插回原电子模块，全程未动现场电缆。15 分钟点火恢复。老师傅感慨——幸亏没买那种焊死的一体 DO 卡。
