描述
产品详情

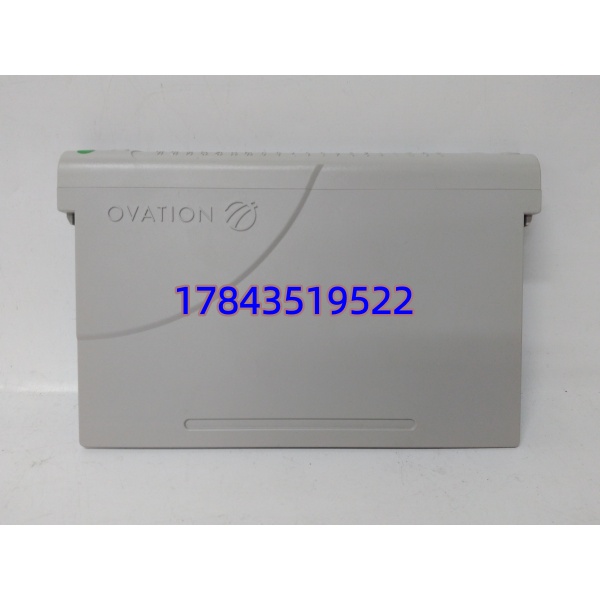

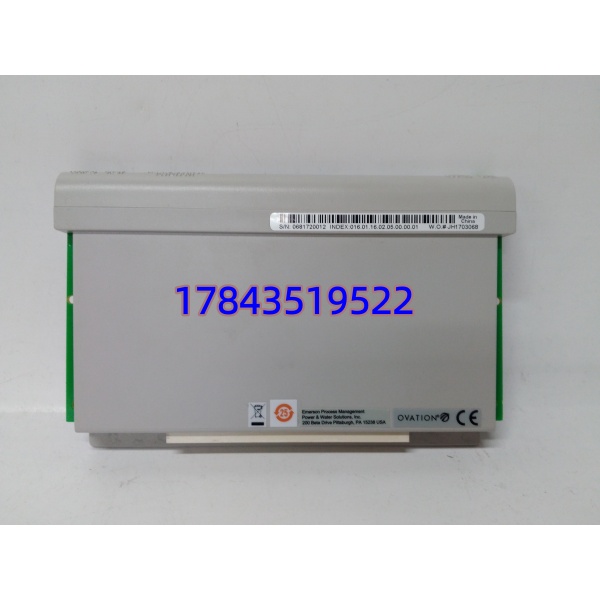

· 型号：1C31219G01
· 品牌：Emerson（Westinghouse Ovation™，USA）
· 系列：Ovation Distributed Control System — Digital Output Module
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | 1C31219G01 — Ovation Digital Output Module, 16-Channel, 24 V DC |
| 适用系统 | Emerson Ovation DCS（OCA/OCR/OCC 控制器），Drop I/O 或 RPC 远程 I/O 机架 |
| 输出通道 | 16 路独立（通常两组×8 ch，每组共用 COM 端子） |
| 额定负载电压 | 24 V DC（操作 15–30 V DC），现场线圈/指示灯典型 ≤ 0.5 A/ch，总模块 ≤ 4–6 A（依版本） |
| 输出类型 | 通常为 Transistor Sink（内部光耦 OC 输出拉低到 0V 当 ON）——现场负载一端接 +24V，另一端接 DO 通道，COM 接 0V；部分 Base 配电可配 Source 接法 |
| ON 状态压降 | < 0.5 V @ 额定负载 |
| OFF 漏电流 | < 0.1 mA |
| 响应时间 | < 5 ms（ON↔OFF） |

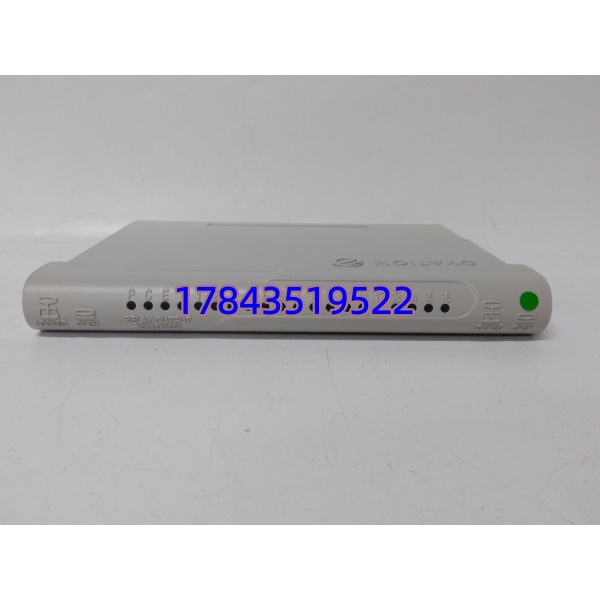

| 通道指示 | 前面板每通道独立绿色 LED（亮 = 输出 ON / Logic 1） |
| 模块状态 LED | OK（绿）、FAULT（红/黄） |
| 电气隔离 | 通道–背板总线 ≥ 500 V AC（功能隔离）；通道组间共 COM 不隔离 |
| 背板供电 | +5 V DC 来自 Ovation I/O 底座背板，典型功耗 ≤ 2 W |
| 现场电源 | 24 V DC 由外部供（模块不向外供现场电源，仅开关 OC 输出） |
| 安装底座 | Ovation I/O Base Assembly — 常见匹配 1C31125G01（高底座 16pt DO）或 1C31116G01（依点密度）——须核对您现用底座 Part No. |
| 工作温度 | 0 ℃ ～ +60 ℃，储存 -40 ～ +85 ℃ |
| 湿度 | 5 % ～ 95 %（非冷凝） |
| 认证 | UL、CSA、CE、NRC RG 1.97（核电适用版本），FM Class I Div 2（依版本） |
产品介绍
（采用 现场典型故障模式 + 维护视角 切入）
1C31219G01 是 Ovation 系统标准 16 点 24V DC 数字量输出卡，把控制器算出的开阀、启泵、开指示灯等逻辑结果变成现场线圈驱动信号。每点有独立绿色 LED——柜前强制点 ON 看灯亮不亮能区分是程序没输出(DCS 点值 0)还是 DO 通道/负载问题，这点比老 WDPF II 直观。
与 DI 卡不同 DO 卡有感性负载反电势风险——现场最常碰到的不是卡本身坏而是未接续流二极管致光耦随机击穿短路（点 OFF 但现场线圈仍带电）。先查负载端并二极管再疑卡。Ovation DO 故障率低于 AI 但静电打坏光耦或感性反峰致某点恒 ON 偶有发生，老厂建议留冷备。
应用场景与库存策略
最典型痛点：输煤皮带#3 停指令发出但犁煤器不关——柜前强制 DO Ch.x ON/OFF 看 LED 变化→灯随强制亮灭说明程序&卡 OK，查现场继电器线圈回路（多接 Nos 常闭/常开混淆）；灯不跟随强制→量 COM 对 0V 有 24V、短接通道入端对 COM 看灯——不亮确认通道坏换 1C31219G01。
典型场景与备货建议：
- 火电汽机/锅炉辅机顺控（Ovation 系统）：DO 卡驱动送/引风机动叶旁路阀、给水泵再循环阀、油泵启停继电器——建议按 每 Drop DO 槽位 N+1 留 1 块冷备（多相同 Drop 类型可池备）。
- 核电厂常规岛 BOP（非安全级 DO）：采集阀门开指令、泵启停——按机架 DO 槽位 N+1 备。
- 化工厂配料/反应釜顺控：气动阀电磁阀线圈经 MTL 栅进 DO——老装置十年以上抽检发现个别点光耦击穿可换件。
- 老 WDPF II 升级 Ovation：保留现场线经新 I/O Base（1C31125G01）换 1C31219G01 获 LED 指示与点级诊断。
真实案例：某 600MW 超临界机组除灰程控（Ovation）运行人员反映 #2 冲洗水泵”停指令”发出但泵不停——柜前强制 DO Ch.6 ON/OFF 看 LED 跟随正常（说明程序&卡 OK），量现场继电器线圈端有 24V 但未掉电→追是继电器 No 常开点熔焊（泵运行接触器未释放）属现场电气故障非 DO 卡。同期抽检该 Drop 三块 DO 卡——一块 Ch.13 光耦击穿（强制 OFF 仍测输出端 0V 对 COM = 短路到地，负载常带电），从备件柜换测过拆机 1C31219G01 原位替换（同底座 1C31125G01，不拔现场线只拔模块后侧排线），Drop Verify PASS 无报警。保运说：”Ovation DO 卡就仗着点灯——灯不跟强制十有八九卡或 Base 电源，先短接测再下结论。”
