描述
产品详情

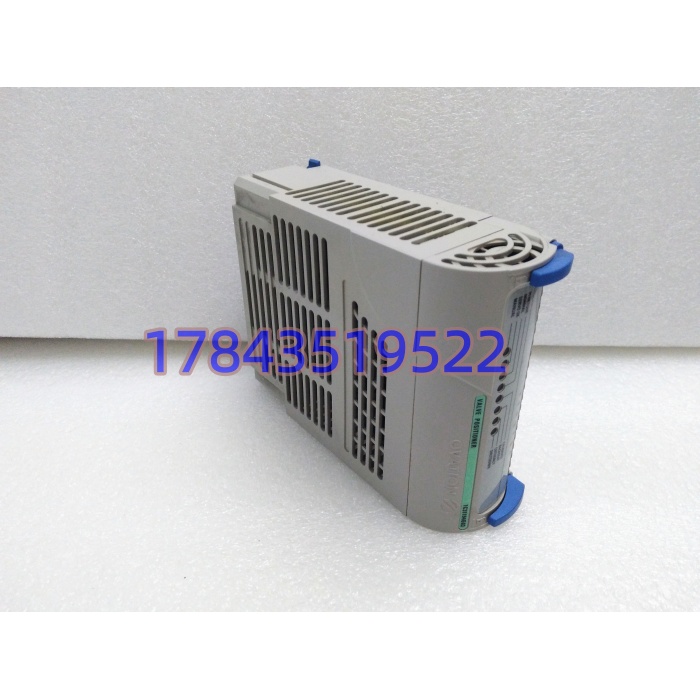

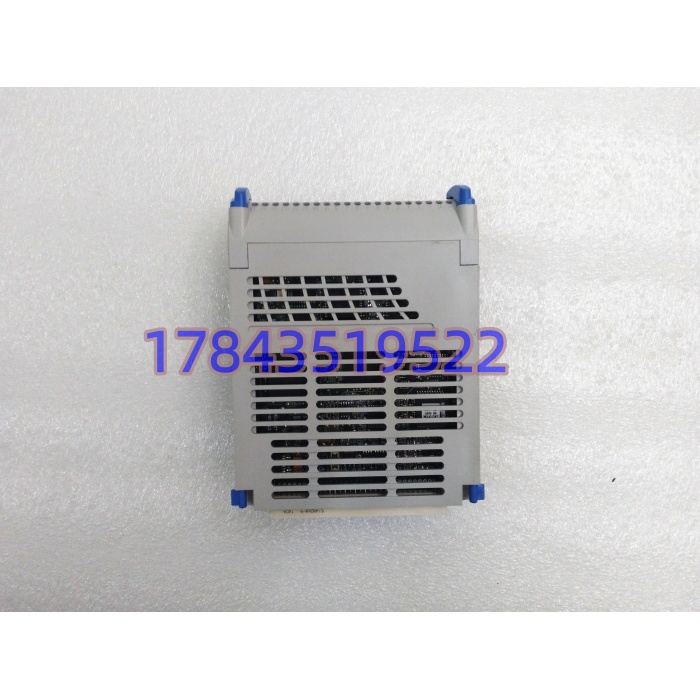

· 型号：1C31194G03
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS Valve Positioner I/O（EMOD体系）
技术参数
- 模块定位：Ovation阀门控制站的电子模件（EMOD），必须与LVDT信号调理子卡（1C31197G01/G02）及TA端子组件配套；不直接等于现场智能定位器（如Samson 3730），也不等于8通道HART AO（那是5X00063G01类）
- 控制架构：接收Ovation AO点4-20mA设定→内部比较LVDT实际位置→PID运算→输出伺服驱动电压至执行机构线圈
- LVDT反馈输入：差分A/B绕组，典型激励17V/23.75VAC（由子卡决定），输入阻抗差分20kΩ/单端10kΩ，支持双LVDT取平均
- 驱动输出：伺服阀线圈驱动，电压量级±2.04V至±8.26V（依组态与子卡），带短路/开路保护
- 定位精度：±0.5% FS（典型），重复性±0.2%，闭环响应≤200ms
- 故障安全：可组态保位/Hold Last、全关、全开、或跟随AO失效值；气源丢失/反馈断线/线圈开路全报诊断
- 隔离：通道组-背板光电隔离≥1500V DC（依批次），LVDT侧与驱动侧同组共参考
- 背板供电：Ovation Baseplate给+5V DC（逻辑，典型<1.5A）+24V DC（驱动辅助），总功耗≤6W；无外供现场电源端子
- 配套子卡：1C31197G01（标准LVDT调理）/ G02（高激励或特殊变比），换EMOD必须核对子卡版本匹配
- 热插拔：支持，但拔出瞬间阀位走Fail-Safe（默认保位或全关依组态），Return前执行机构会动一瞬
- 环境：0-60°C（运行，部分宽温批次标-40~70℃请以铭牌为准），5-95%RH非冷凝，IP20机柜内

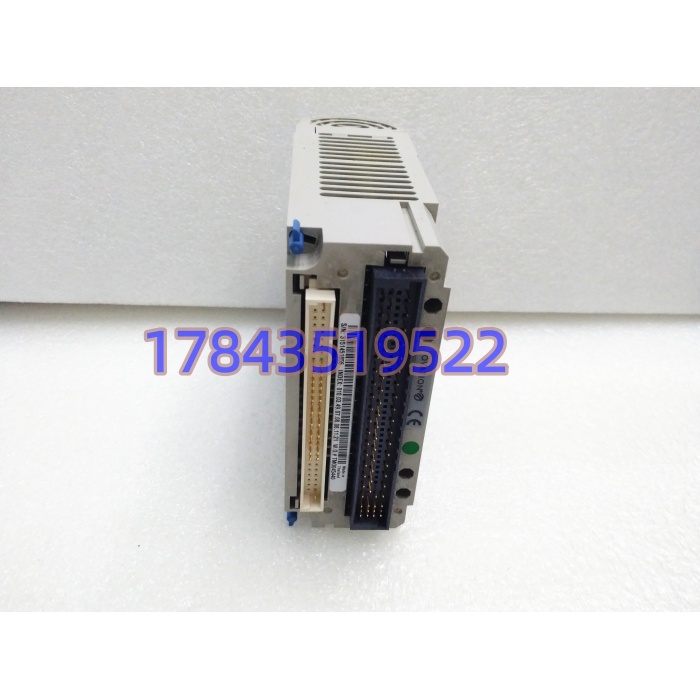

- 物理：Ovation标准插卡约130×35×150mm，重0.25-0.35kg（带面板稍重），后部双排背板连接器
- 状态：原厂EOL倾向，流通New Surplus/测试拆机，备件库按阀控站N+1留同Rev
产品介绍
技术定位直入：1C31194G03在Ovation阀门站里干的是“把AO卡的4-20mA翻译成伺服阀线圈电流”的脏活，它和5X00063G01（纯AO）的区别就在于多了LVDT反馈闭环和PID——纯AO卡发了电流就完事，这卡得盯着阀杆实际走到哪了。现场实测发现，最容易被热工混淆的是“换G03不用动子卡”：某电厂#2机给水调门大修，库存发G03替老G01，电气班只换EMOD没核1C31197G01子卡激励电压，结果LVDT原配23.75V激励被子卡按17V驱动，阀位反馈满量程偏移12%，PID一直纠偏到饱和。严格来说G03升级主要在EEPROM诊断粒度和PID抗饱和算法，硬件引脚兼容但子卡激励档必须与原LVDT标称一致，别信“G版全向下兼容自动适配”。
次段说自家用的实话：热插拔阀控EMOD比换普通DI/DO卡危险——拔卡瞬间如果组态是“Fail to Close”，给水调门会瞬间向关方向动，汽轮机侧要提前解协调。某个自备电厂夜班换1C31194G03，没在Ovation Station点Prepare Replace，背板驱动没释放，拔卡弧光打黑96针，邻槽AO卡（5X00063G01）跟着报Comm Timeout，给水三冲量回路跳手动，主汽温飘了4℃被运行记了一笔。正确动作：①确认该阀当前指令与Fail-Safe方向 ②工艺解除协调或切手动 ③Station置Maintenance ④断对应Baseplate段电源 ⑤换卡复装 ⑥载诊断扫LVDT OK再解Maintenance。商业层面原厂订货按季度，自家阀门站（主汽门/调门/给水泵再循环）按“每站N+1”留同Rev G03+同Rev 1C31197子卡一套，别光留EMOD不留子卡——子卡比EMOD更易被忽略却同样会老化。备件放五年以上上机前必须跑LVDT激励输出测试和伺服输出闭环仿真，别直接切生产。
替换与升级建议
- ✅ 直接替换：1C31194G03 ↔ 1C31194G03 同Rev，Baseplate与1C31197子卡不变，Ovation自动加载原Valve Loop组态（含PID参数、Fail-Safe方向、LVDT变比），工作量仅插拔+TA不动，无隐性成本。
- ⚠️ 软件兼容（需改配置）：1C31194G01/G02 → G03，硬件引脚兼容但EEPROM诊断ID不同，下装后系统报“Module ID Update”能Run；若原Loop用了老版特有诊断位（如早期G01的Coil Resistance Raw）在新版里改名，需在Station里重映射再编译下装，改动约0.5-1人日+停机窗口。反向G03→G01不推荐（诊断回退且PID抗饱和逻辑缺失）。
- ❌ 硬件不兼容：5X00063G01（纯HART AO，无LVDT闭环）、1C31197G0x子卡单独（子卡不能脱离EMOD跑）、SAMSON 3730现场智能定位器（那是阀门侧设备不是Ovation插槽卡）、非Ovation Baseplate（如WDPFⅠ老底板未升Ovation FW）——背板时序不认。
若无G03库存，短期借同阀门站邻槽N+1备件挪（前提两阀非同时动作关键链），长期必须淘同Rev或走原厂Lead Time，严禁拿纯AO卡+外部定位器“拼”替（SIL链路与AMS诊断会断）。
