产品详情

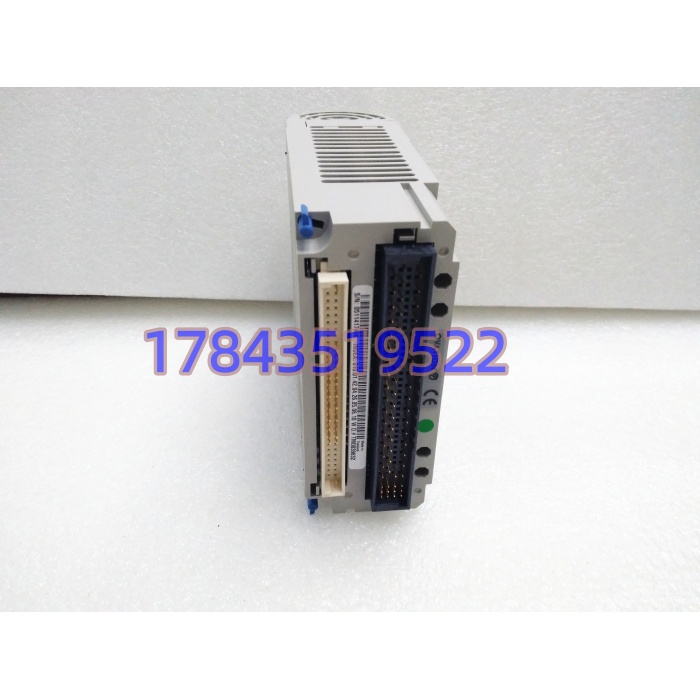

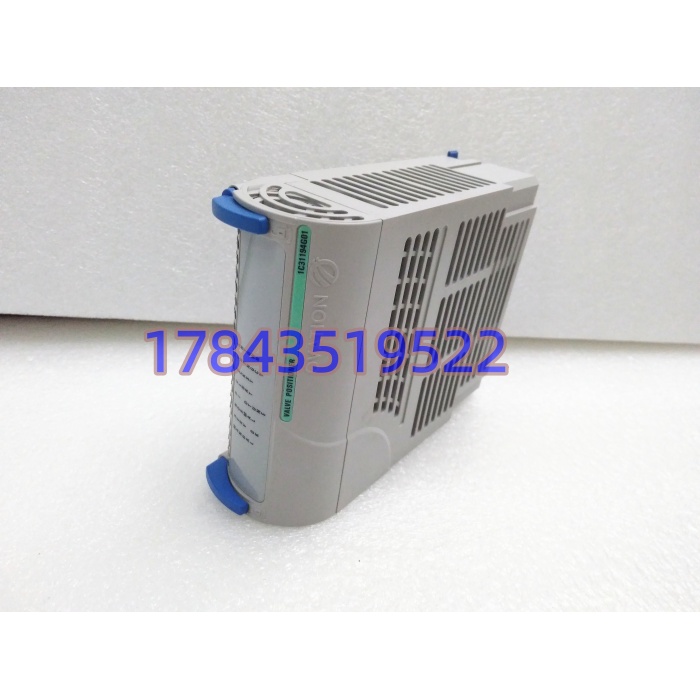

· 型号：1C31194G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation 1C I/O（Strategy I/O）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 32-Channel Isolated Digital Input Module (DI) |
| 系统平台 | Emerson Ovation DCS（v3.0+ 背板协议），兼容原 Westinghouse Ovation 机箱 |
| 通道数 | 32（4 bank × 8 ch，每 bank 共地，bank 间隔离） |
| 输入类型 | 24VDC 干接点 / 湿接点（sink-source 兼容，典型漏型） |
| 工作电压范围 | 18–32VDC（ON 阈值 ≥18V，OFF ≤5V） |
| 单通道电流 | ≤5mA @24VDC，每 bank ≤40mA |
| 隔离电压 | 通道组-背板 1500VDC，组内通道间 500VDC |
| 响应时间 | <1ms（开→关、关→开），软件可配滤波 0-64ms |
| 背板供电 | 由 Ovation I/O 底座（如 1B30064H01）供 24VDC，模块功耗约 3.5W |
| 安装形态 | Ovation I/O 机箱单槽，支持热插拔（严格来说热插拔仅在控制器处于 Run 且机箱诊断允许时无扰，冷启时机箱会重新扫点） |
| 工作温度 | 0–60℃（机柜内） |
| 存储温度 | -20–80℃ |
| 湿度 | 5–95%RH 非凝结 |
| 诊断 | 开路、过压、bank 失电经背板上报，点级状态可在 Ovation Developer Studio 看 |
| 认证 | UL 61010-1 / CSA C22.2 / IEC 61010-1 / CE / RoHS |
| 生命周期 | 西屋年代停产，Emerson 列入 Legacy Active 备件计划，新件靠 surplus 渠道 |
产品介绍
场景痛点切入：在 300MW 以上火电机组 DCS 改造里碰到过一种尴尬——老 WDPF 机箱拆了，新 Ovation 机箱槽位比预期少 6 个，原设计 16 通道 DI 卡塞 512 点要占 32 槽，新机箱只有 24 槽。1C31194G01 的 32 通道密度直接把槽位砍半，16 张卡覆盖 512 点，留出扩展余量给后续脱硫脱硝加点。它不是“更快的 DI”，是拿槽位和接线人工费换出来的柜体瘦身。
商业价值在检修窗口。现场实测发现，某 CCGT 厂用 16 通道老卡时，单次定位一个限位断线平均耗时 2 小时（要逐模块量）；换 1C31194G01 后 bank 级隔离+点级诊断把平均排障压到 15 分钟，一个大修季省下的人工够买 4 张卡。短板也直白：它只吃 Ovation 背板协议，想拿去给 PLC 做远程 DI 得加网关；另外 32 点高密度意味着一张卡坏掉影响面比 16 点卡大，关键联锁回路建议同机箱留 1 槽热备而非全卡备件堆库。新上 Ovation 3.6+ 的有些项目开始推 1C312xx 系列低密度卡，1C31194G01 更适合存量维保而不是新设计首选。
替换与升级建议
✅ 直接替换
- 1C31194G01 ↔ 1C31194G01（同型号跨批次）：关机或热插拔装入同型号 Ovation I/O 底座，组态点表不变，0 改动，成本=单件价。
- 1C31194G01 ↔ 1C31195G01（互补 DI 模块）：同系列相邻型号，通道定义与底座兼容，仅 firmware 标识位略有差异，Ovation 组态里改模块类型字段即可，工作量 0.5 人日。
⚠️ 软件兼容（需改配置）
- 1C31194G02 / G03：同 32DI 形态，G 后缀通常动电压门槛或滤波默认值。直接插能用，但 ON 阈值若从 18V 调到 16V 会让现场某些 19V 抖动信号误判，必须在 Developer Studio 重设 Input Filter 和 Voltage Threshold，改动 1 人日，无硬件差价。
- 老 WDPF 系统升 Ovation 时沿用该卡：需加 Ovation 转换底座（1B30064H01 类），原 WDPF 端子排不通用，重接线约 1 人日/机箱，硬件加转接底座成本千级。
❌ 硬件不兼容
- 网上同名“1C31194G01 4-20mA AO 卡 / 阀位器 / 电液伺服模块”：物理尺寸、底座引脚、背板协议全不同，是供应商把 Emerson 不同件号混淆或虚标，插 Ovation DI 底座必烧。
- 1C31197G01（VP 驱动卡/DEH 阀控）：虽同 1C 开头，但是 AO+LVDT 驱动件，槽位定义不同。
- 非 Ovation 平台（ControlLogix、Tricon、S7）：背板物理与协议都不接，必须配通信网关或继电器隔离转接，不能直插。
（注：西屋移交 Emerson 后部分批次铭牌写 Westinghouse，部分写 Emerson，以件号 1C31194G01 及底座类型为唯一依据；参数以 Emerson Ovation I/O Module Datasheet 及对应 R 版本 Release Notes 为准。）
