产品详情

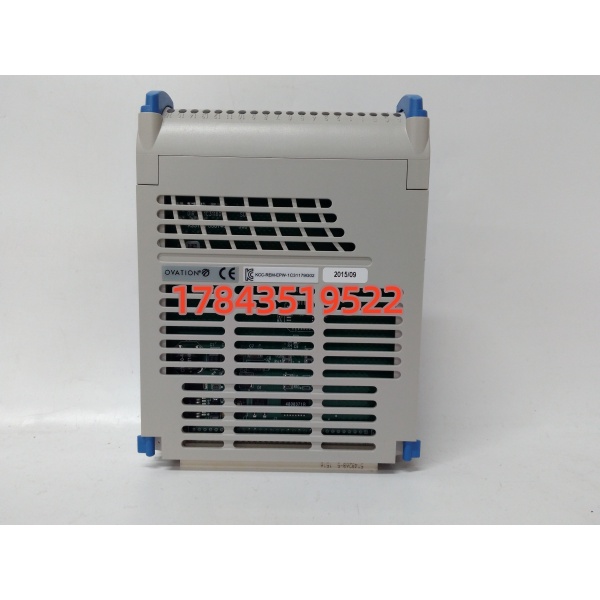

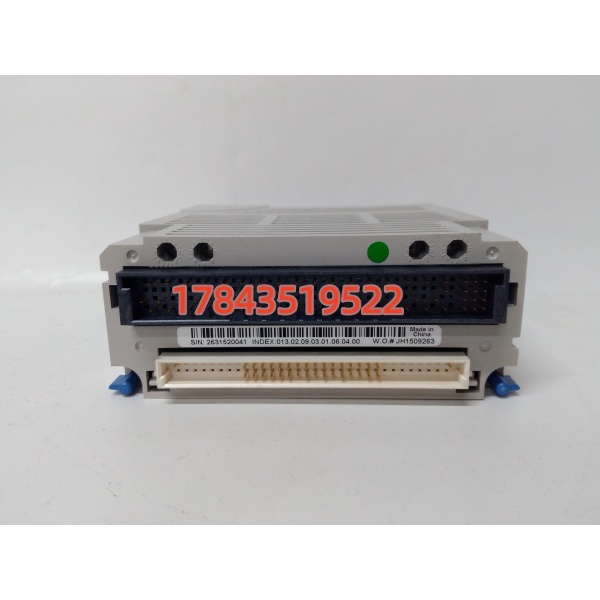

· 型号：1C31179G02
· 品牌：Emerson（Westinghouse Ovation™，USA）
· 系列：Ovation Distributed Control System — Analog Output Module
规格参数
- 模块名称：1C31179G02 — Ovation Analog Output Module, 8-Channel
- 适用系统：Emerson Ovation DCS（OCA、OCR、OCC 控制器），Drop I/O 或 RPC 远程 I/O 机架
- 输出通道：8 路独立可配置（通常统一设为 4–20 mA 或 0–20 mA per drop 组态）
- 输出信号类型：4–20 mA DC（默认），0–20 mA DC（软件可选，部分固件版本支持 0–10 V via 500Ω 负载）
- 输出负载范围：最⼤ 750 Ω @ 24 V DC 外部回路电源（典型现场两线制阀门定位器 250–500 Ω 内）
- 分辨率：12 bit（0.025 % FS 理论），典型线性误差 ±0.1 % FS
- 更新速率：每通道 ≈ 每控制器扫描周期刷新（典型 100 ms 或依 Drop 组态 50–250 ms）
- 回路电源要求：外部 24 V DC（模块不内置回路电源），每通道需外供 24V DC 串入回路（正极→定位器→AO+，AO- → 24V 回流/0V）
- 开路/短路诊断：模块检测回路开路（< 3.6 mA 读回）及短路，上报 Ovation Point Alarm（Sensor Failure / Open Wire 依组态）
- 电气隔离：通道–背板总线 ≥ 500 V AC（功能隔离），通道间共参考（需统一现场地）
- 背板供电：+5 V DC 来自 Ovation I/O 底座背板，典型功耗 ≤ 2.5 W

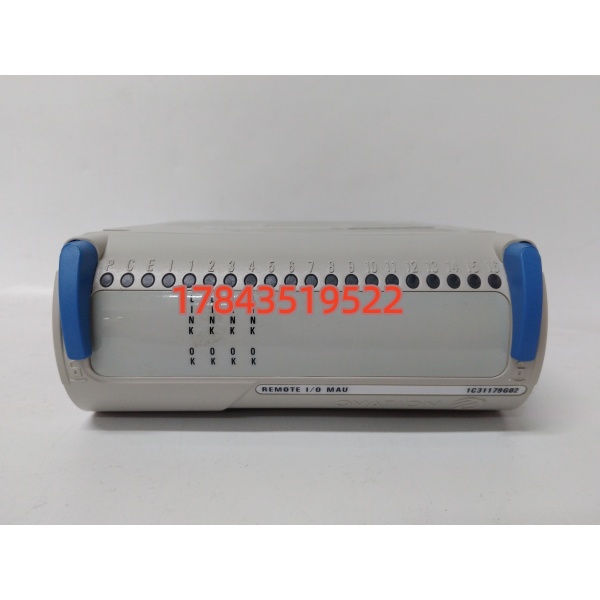

- 状态指示：前面板 OK（绿）、FAULT（红/黄）、各通道 Activity LED（依底座类型及 firmware）
- 安装底座：Ovation I/O Base Assembly（常见匹配 1C31116G01 / 1C31125G01 等 ICP Base —— 须确认您现用底座 Part No.）
- 工作温度：0 ℃ ～ +60 ℃，存储 -40 ～ +85 ℃
- 湿度：5 % ～ 95 %（非冷凝）
- 防护等级：IP20（柜内安装）
- 认证：UL、CSA、CE、NRC RG 1.97（核电适用版本），FM Class I Div 2（依具体版本）
产品介绍
1C31179G02 是 Ovation 系统标准 8 通道模拟量输出卡，负责把控制器算出的控制量（如燃料指令、给水调阀开度 0–100% 映射 4–20mA）转换成电流驱现场两线制阀门定位器、变频器速度给定或模拟记录仪。与 AI 卡不同，AO 卡每通道带短路检测——回路断线或负载短路会报点报警方便排查接线问题，比老 Westinghouse WDPF II AO 卡诊断性强。
坦白讲 Ovation 现场 90% AO 问题是回路电源没给或极性接反——模块 OK 灯绿但阀门不动，先量 AO 通道两端有否约 0.2–1V 压降（对应 4–20mA 经 250Ω 取样），再量外供 24V 对 0V 正常否。老装置十年以上偶有通道驱动级老化恒输出 0mA 或满量程，换模块解决。注意 Ovation AO 通常按 Drop 统一标定——换硬件不需改量程，但若从旧版 1C31179G01 升 G02 确认 Firmware Compatibility（通常向上兼容）。
应用场景与行业案例
最烦的是：汽机旁路阀 DCS 给 50% 指令（12mA）现场阀不动——柜前量 AO 通道两端电压 0V，查是外供 24V 熔丝烧断。Ovation 点报警”Open Wire”帮你定位，不像老系统哑巴卡瞎猜。
典型场景：
- 火电汽机 DEH/旁路控制：Ovation 控制器经 1C31179G02 给高/低压旁路调节阀定位器 4–20mA 给定，参与滑压/定压切换。
- 锅炉风/粉/给水调阀：给煤机给料量设定、送引风机动叶角度控制，AO 输出驱现场定位器。
- 化工厂关键控制回路：反应器进料调节阀、再沸器加热蒸汽调节阀，AO 参与串级 PID 输出。
- 老 WDPF II 升级 Ovation：保留现场接线（经新 I/O Base 重接线），换 1C31179G02 获断线诊断和点级报警。
真实案例：某 600MW 超临界机组 Ovation 系统 #2 给水泵再循环调阀（两线制定位器）指令 0% 时阀反开全开——查 DCS 点值正确 4mA，现场量 AO Ch.3 两端压降对应 4mA×500Ω=2V OK，但定位器端仅 0.3V。顺回路追到接线柜发现 AO 回路外供 24V DC 端子松动（另一路共用的 +24V 靠跳线搭接接触不良），紧固后正常。同期抽检该 Drop 两块 1C31179G02（G02 版），一块 Ch.7 驱动级老化（短路时输出恒 22mA 超上限），从备件柜换测过拆机件原位替换（同底座 1C31116G01，不拔现场线只需拔模块后侧排线），Drop Verify 通过无报警。保运说：”Ovation AO 卡灯绿不一定回路 OK——先查外供 24V 再怀疑卡。”
