产品详情

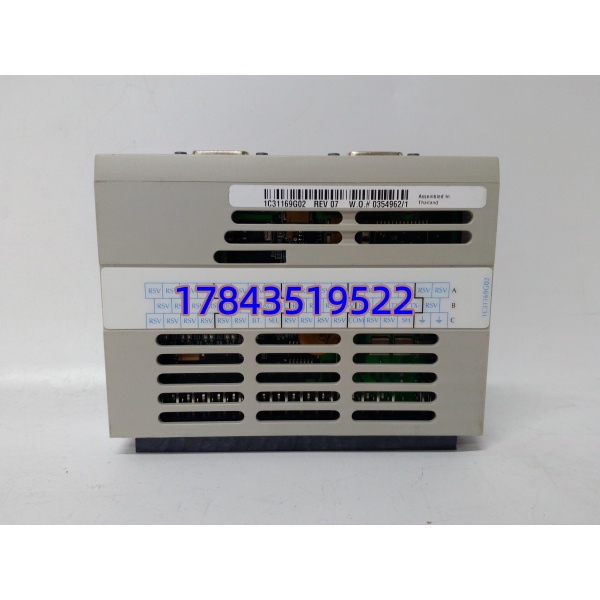

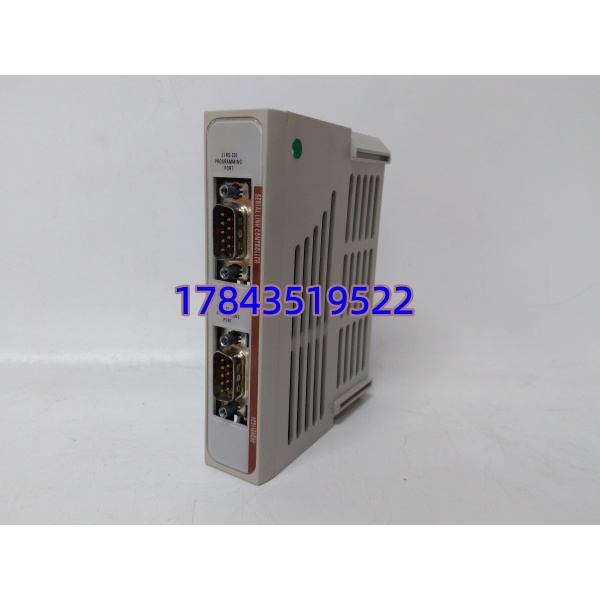

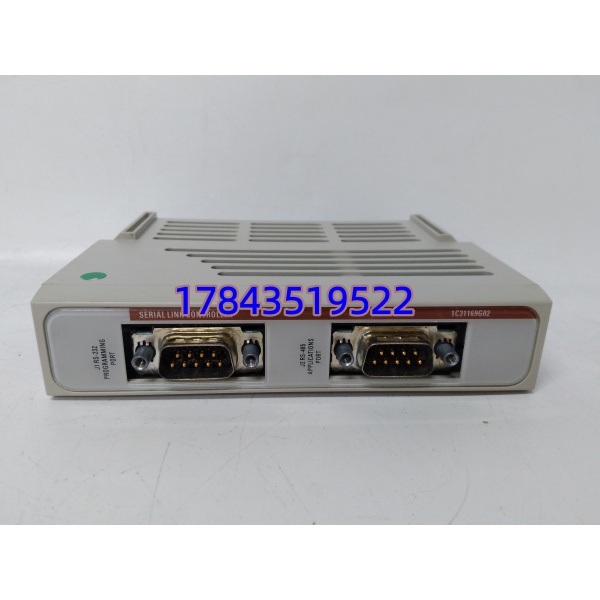

· 型号：1C31169G02（Ovation Digital Input Module — 24 VDC, 16-Channel）
· 品牌：Emerson（Ovation™ DCS）
· 系列：Emerson Ovation DCS — Local / Remote I/O Drop Module
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | Ovation Digital Input (DI) Module — 1C31169G02 |
| Emerson Catalog No. | 1C31169G02（G02 为版本/配置码；同类有 G01/H01 等——优先买完全相同 G 后缀） |
| 适用系统 | Emerson Ovation DCS — 配合 Ovation I/O Base (OC-16: 如 1X0002x / 5X00058G01 等 OC Baseplate) + Terminal Block (TB: 如 1C312xx 系列 TB) |
| 输入点数 | 16 ch（1C31169 系列常见 16 ch；早期 WDPF II 有 32 ch 版——以 Base 类型定 OC-16 vs OC-32） |
| 输入类型 | 24 VDC（标称 18–30 VDC = Logic 1；< 5 VDC 或开路 = Logic 0），支持干接点(无源)或湿接点(有源 24V DC) |
| 输入电流 | 典型 2–7 mA @ 24 VDC（per ch） |
| 隔离 | 通道↔逻辑侧 光耦隔离（1500 V AC 测试），通道组共 COM（每 8 ch 一 COM 端） |
| 滤波/去buf | 硬件+软件滤波 2/5/10/20 ms 可组态 |
| 状态指示 | 每通道 1× LED（亮=逻辑 1），模块 OK / Active / Fault LED |
| 背板通信 | Ovation I/O Bus（专有串行 HDLC-based），通过 Drop Interface 或集成 Base |
| 配套件 | 必须配 Ovation I/O Base（OC-16 Baseplate）+ 对应可插拔端子块（TB — 如 1C312xx 系列），模块本身不带端子 |
| 热插拔 | ✅ 支持 Ovation I/O Drop 在线更换（控制器运行态拔/插），自动重枚举——建议确认非关键跳闸点短时影响已评估 |
| 供电 | 由 Ovation I/O Base 背板供 +5V 逻辑电；现场 24V DC 由外源接入 TB COM 端 |
| 工作环境 | 0~+60℃（电子间）｜存储 -40~+85℃｜湿度 5%~95% 非凝露 |
| 认证 | CE、cULus、IEEE C37.90 EMC（2.5kV 浪涌） |
| 机械 | 单槽 OC Base 宽 ≈ 160×110×30 mm｜重量 ≈ 0.3 kg |
产品介绍
（B 技术定位切入——1C31169G02 就是 Ovation 电子间里采集泵运行/阀位/急停按钮的那张 DI 卡。电厂 MFT 辅接点、汽机 ETS 开关量、化水液位开关全靠它进 DCS。和 Procontrol/800xA DI 比 Ovation 特点是每点一 LED 方便盘前查状态，插 OC Base 上电后控制器自动识别——换件只需 Download Point Def（或 Auto Enum）无额外驱动。）
现场坏多是现场强电感应打坏光耦（某通道常 HI 不随接线变）或端子块接触不良——卡本身很皮实。换件最简单：确认 OC Base 一致(OC-16) → 在线拔旧 → 插新 → Ovation Developer Studio / Station 自动或手动 Refresh I/O → 核对点 LED。注意 1C31169G02 必须配对应 Ovation 端子块(TB)和 OC Base——买二手时常漏，旧 TB 可复用但需确认 Base 兼容(OC-16 不能插 32 ch 版模块反之亦然)。库存建议：按 Ovation Drop 数 N 每型 DI/DO/AI 各备 1 块 NOS 冷备（或 N+1 池化若 >4 Drop 同版），属 B 类中影响广备件——DI 丢影响开机判据采集但极少单点致跳机，DO 安全类另论。
应用场景与库存策略
Ovation 柜单点 DI 通道时好时坏→交叉把线移同 Base 邻槽好通道后正常→确认原槽光耦轻微漏电。因 Ovation 支持在线换模块，趁小修窗口直接拔旧 1C31169G02 换新品上电 OK 绿灯亮各通道 LED 随现场态亮/灭。没备件也能运行但缺件无法快速恢复（需等待快递）。
典型场景与备货建议：
- 火电/燃机自备电厂 Ovation DCS（锅炉/汽机/公用 Drop）：每 Drop 配 DI 若干 → 按装置 Drop 总数 N 建议备 1 块 1C31169G02 NOS（多 Drop 同 FW 版可池化 N+1）；若 Drop >4 同版池化 N+1 更经济
- 核电 BOP / 水利 泵站 Ovation 改造保留 WDPF→Ovation 兼容 I/O：确认 Base 是 OC-16（1C31169 系列）还是老 WDPF Base（少数兼容）——通常老 WDPF Base 也能插但 FW 需支持，订前核对
- 老厂扩容保留 Ovation I/O 部分兼容：随新 Drop PO 要求供应商 spare 或书面确认 LTB 状态
- 改造拆移：旧端子块氧化严重建议同步换新 TB（成本几十元）防接触不良掩盖模块好
真实案例：南方某 600MW 超临界 #2 炉 Ovation 电子间夜班报”I/O Drop 4 Slot 6 Degraded — DI MODULE FAULT”，查 Slot 6 插 1C31169G02 — OK LED 灭 FAULT 红亮。交叉验证移已知好 Drop 同槽也 FAIL → 确认模块硬件坏（极少见）。白班安排确认 Drop 其它模块 RUN 正常 → 在线拔出故障模块（Ovation 允单 I/O 热拔）→ 插新 1C31169G02（同 G02 后缀）→ 约 20 秒后 OK 绿灯亮各通道 LED 随现场态亮/灭 → Quick Verify 无报点丢失。热控主任说——多亏按建议按 Drop 数备了这块 DI，没影响机组。
