描述
产品详情

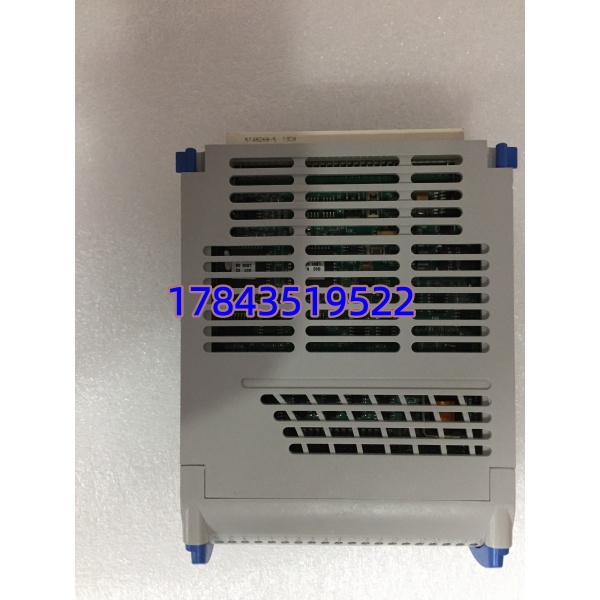

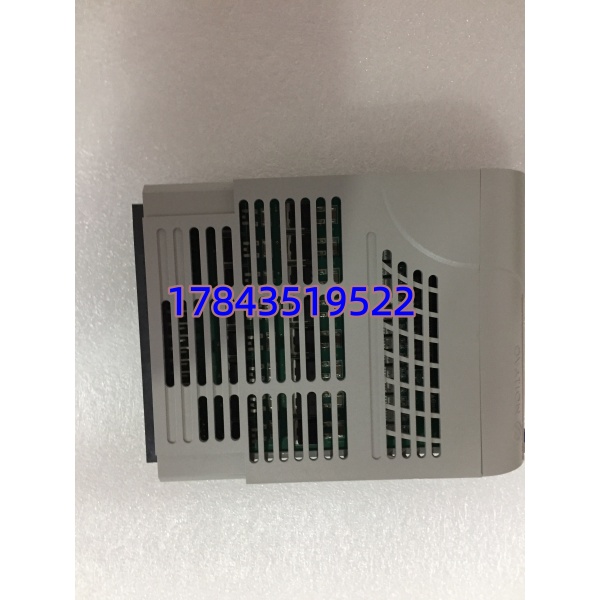

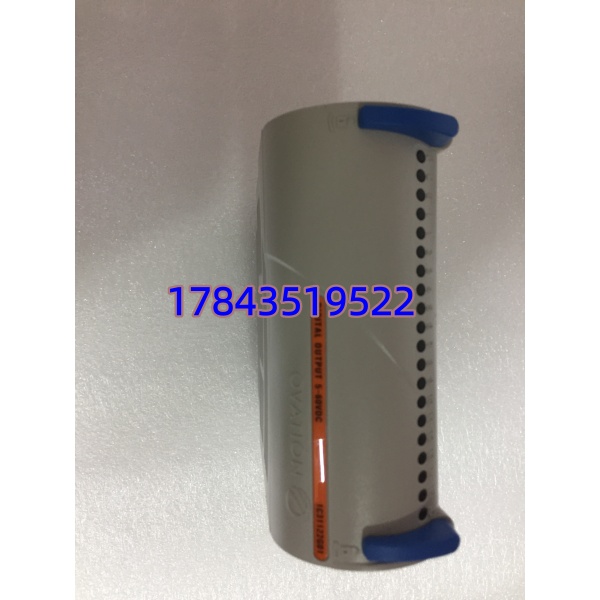

· 型号：1C31122G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Input Personality Module（需配合 DI Base Module 使用，常见 5X00118G01）
规格参数
- 订货号：1C31122G01
- 产品类型：Ovation Digital Input Personality Module（PMOD），必须与 Ovation DI Base Module 配对
- 输入通道：通常 32 路（少数文献 16ch 早期版，主流现场 32ch）
- 额定输入电压：24 VDC（典型湿接点，Sink/Source 依 Base 公共端接法；同号也有 48VDC 或 125VDC 版需核对原标签）
- 输入电压范围：典型 15～30 VDC（”1″态），≤5 VDC（”0″态）
- 典型输入电流：”1″态 ≈ 3～7 mA/通道（依版本）
- 输入类型：光电隔离干/湿接点兼容（湿接点推荐），去抖动时间可组态（通常 0/4/8/16 ms）
- 隔离：通道↔背板 ≥1500 VAC 光电隔离；通道间共公共端不隔离
- 背板供电：由 Ovation 机架经 Base Module 提供 +5V/+24V 逻辑电源
- 现场电源：取自外部 DI 公共端（经 Base 端子引入 24VDC 或 125VDC 依 Personality 电压版）
- 诊断：每通道状态 LED（ON），模块 Status LED
- 热插拔：支持（建议先确认无关键保护信号依赖单点后操作）
- 安装：插于 Ovation Digital Input Base Module（如 5X00118G01）上方
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 湿度：5～95% RH 无凝露
- 认证：UL / CE / FM（依批次）
- 尺寸（约）：标准 Ovation Personality 卡 ~121×51 mm
产品介绍
1C31122G01 是 Emerson Ovation DCS 的数字量输入特性模块（Personality），电厂里接现场按钮、限位开关、断路器辅助接点、设备运行/故障反馈——24VDC 湿接点最常见。Ovation DI 是”两件套”：下面 DI Base（5X00118G01 之类）管背板通信和现场公共端子，上面插这张 1C31122G01 做信号调理和隔离。换件只拔 Personality 卡，Base 和 32 根现场线保留不动，这是 Ovation 维护最大的优点。
有一点要注意：确认原机拆下卡标签电压版本。1C31122G01 市面流通有 24VDC / 48VDC / 125VDC DI 版共用近似 MLFB——电压不匹配插上去了无输入或点不动作。最好拍拆下件标签照核对”24 VDC INPUT”字样及序列号。另外干接点（无源）也可接但需 Base 端子单独供检测电压，别当纯无源 DI 模块用。
应用场景与行业案例
DI 卡现场最典型故障是某几个通道”常 1″（碰弧或感应电误触发）或”全不响应”（公共端熔丝断/Base 接触不良）。我在现场遇过老厂 DI 卡第 12 通道因现场限位开关交流感应电压串入，光耦渐老化后误翻转触发连锁——换卡解决。
典型适用场景：
- 燃煤/燃气电厂 Ovation DCS——泵/风机运行/停止反馈、阀门全开全关限位、MFT 保护跳闸信号、就地按钮/急停接入（24VDC DI）
- 水处理/化工 Ovation 装置——设备状态反馈、液位开关、压力开关联动
- 老 Westinghouse Ovation MRO——直接替换故障 DI Personality，Base 和接线保留
- 冗余配置——关键保护信号（如 TRIP 反馈）常双 DI 模块分路接入
真实案例：
华东某 600MW 超临界机组，#1 给水泵”运行反馈”在 CRT 偶发闪断后又自动恢复，未触发跳闸但频繁报警。趋势抓到同一 DI 卡（1C31122G01 + 5X00118G01 Base）通道 5 出现 20～40ms 毛刺——查现场接点正常、电缆屏蔽接地 OK，判断为卡内光耦阈值漂移。库房有 NOS 件，Ovation 工程师站确认该点不参与主保护联锁，开 I/O 机笼拔旧卡（Base 线不动）、插新卡、上电——控制器自动识别，通道 5 信号稳定无闪断。全程不停机。
常见问题解答 (FAQ)
Q1：1C31122G01 支持热插拔吗？操作注意什么？
支持 Ovation 在线热插拔。建议：确认该卡无单点保护信号（如 MFT 直采）或已做旁路/表决处理后再换；拔前拍照记 LED 状态，插入新卡上电 Ovation 自动初始化，Ack “I/O Module Replaced”。带静电手环操作，勿碰金手指。
Q2：能单独用不配 Base 吗？和哪种 Base 配对？
不行。必须配合 Ovation Digital Input Base Module，常见 5X00118G01（32-ch DI Base w/ terminals）。Personality 卡只做信号调理，Base 管背板通信和现场公共端——两者须兼容代次（Ovation 选型手册有 Base↔Personality 对照表）。
Q3：现场是 125VDC 干接点能用这块吗？
需核对原标签——1C31122G01 有 24VDC / 48VDC / 125VDC DI 变体。125VDC 版外观相同但内部分压/光耦不同，不能混用。原机拆下件标签印”125 VDC INPUT”才可，否则可能点不动作或损坏。买前务必确认电压版次。
Q4：换新需要重下装或改组态吗？
不需要。I/O 组态在控制器按槽位地址识别，Personality 卡无用户程序。插回同槽 Base，Ovation 自动识别（偶尔需确认报警）。若旧项目绑定序列号校验（极少），在线 Ack 即可。
