描述
产品详情
· 型号：SCM-1
· 品牌：DEIF A/S（Denmark）
· 系列：Delomatic-3 系统 / SCM 同步控制模块
规格参数
- 产品全称：DEIF SCM-1 Synchronizing and Measuring Module（同步与测量控制模块）
- 适用系统：DEIF Delomatic-3 发电机管理系统，配合 AGC / ASC 主控
- 工作电源：通常为 24 V DC（18–32 V DC），部分版本支持 110/230 V AC，以铭牌为准
- 电压测量输入：三相，发电机侧 + 母线侧；直接测量最高 690 V AC，常用 PT 二次 100/110 V（内部跳线选择量程）
- 电流测量输入：CT 二次侧 1 A 或 5 A（经 CT 接入，设置变比）
- 频率范围：45–65 Hz（兼容 50/60 Hz 系统）
- 同步精度：相角差检测典型优于 ±5° el，同步窗口（压差/频差/相差）可通过电位器或软件设定
- 控制输出（负荷分配）：模拟量 ±20 mA（用于 ESG 调速器—有功 kW 偏置，用于 EAVR 励磁调节器—无功 kVAR 偏置）
- 继电器输出：Sync OK（同步允许）、Close GCB（合闸指令）、报警等，典型容量 5 A @ 250 V AC
- 保护功能：过流(I>)、过载、逆功率(-P>)、欠频/过频等（逻辑配合主控执行）
- 通信接口：DEIF ARCnet / 背板总线（与 Delomatic-3 系统内其他模块通信，部分新版带 RS-485 Modbus RTU 可选）
- 工作温度：-10℃～+55℃（宽温版标 -25℃～+70℃，以手册为准）
- 安装方式：19英寸机架插卡式 或 面板嵌入式（依机柜版本），防护 IP20（柜内）
- 认证：CE、IEC 60255，通常具 DNV/ABS/LR 船级社认证
产品介绍

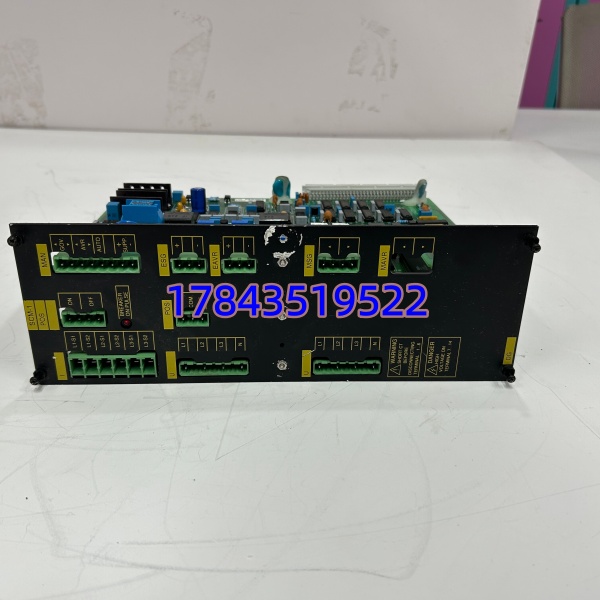

DEIF SCM-1 是 Delomatic-3 并机系统中的同步与测量核心模块。它同时采集发电机和母线的三相电压、电流、频率，计算相位差和有功/无功功率，在满足压差、频差、相差窗口时发出”Sync OK”及断路器合闸脉冲；同时通过 ±20mA 模拟输出向调速器（ESG）和励磁调节器（EAVR）发送负荷偏置信号，实现多台机组间的 kW/kVAR 分配（Droop / Ischronous 模式）。

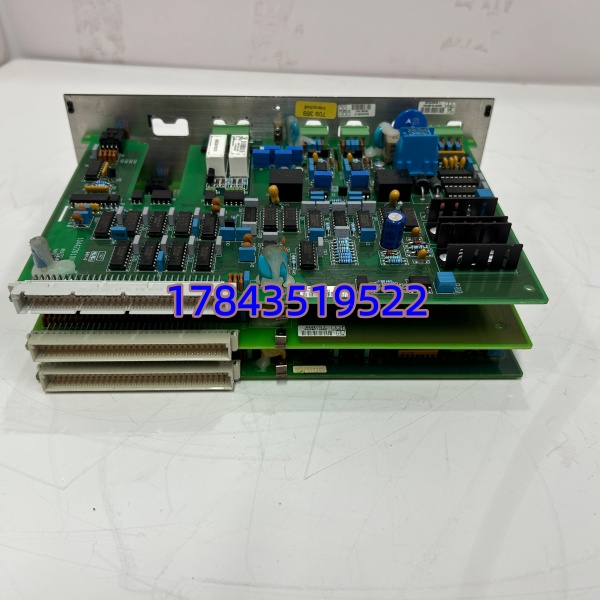

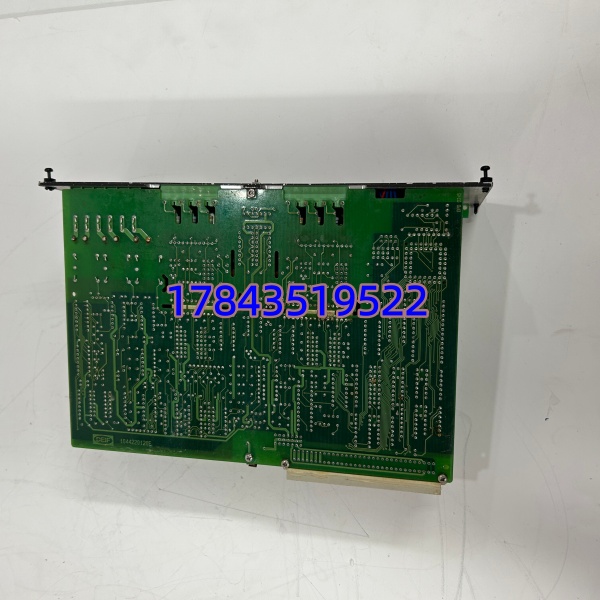

坦白讲，这是典型的老派模拟+数字混合板——没有屏幕，全靠内部微调电位器和 LED 指示。它最大的优点是和 Delomatic-3 原生绑定，ARCnet 背板即插即用；最大缺点是停产难买，且板载电解电容 8～10 年必老化，会导致同步脉冲抖动或负荷分配漂移。现场换件通常只需核对跳线设置一致，参数保存在板上微调电阻里，不像数字控制器需要下载工程文件。
应用场景与行业案例
我在现场碰到过一艘工程船，两台 900kW 柴发并机运行时负荷严重不均（一台带 80% 另一台 20%），查下来是 SCM-1 板上负责 kW 偏置的运放电路受电容干涸影响漂移。临时旁路手动调 ESG 勉强跑，换新 SCM-1 后负荷分配偏差立刻回到 5% 以内。非同期合闸的后果比不均更严重——相角差超 30° 合闸，主开关瞬间跳闸甚至损伤曲轴联轴器，这模块就是最后一道把关。
典型场景：
- 船舶主电站：2～4 台船用柴发自动并车，SCM-1 测相角并发增速/减速偏置给调速器，满足 DNV 船级社要求。
- 陆用备用电站/CHP：化工厂或水泥厂多台应急柴发并联运行或峰谷削减，配合市电互锁及分级甩负荷。
- 海上平台/钻机：孤岛微网要求高可靠性， 做黑启动同步及逆功率保护判别。
- 老式电厂改造：替代机械同步表+分离继电器组合，实现自动准同期合闸（Auto-Synchronizing）。
真实案例：
华东某沿江码头，拖轮停航检修发现并机柜报”Sync Fail”且不发合闸令，船东急等第二天出航。开柜量 的 24V 电源正常，CAN/ARCnet 灯不闪，轻敲板子偶尔通信恢复——典型老电解电容失效征兆。库房有一块拆机测试良品（同 Art.No.），断电拔出旧板核对跳线（PT变比、CT变比、同步窗电位器位置——这一点非常关键，旧板旋钮位置要拍照！），插入新板把旋钮转到相同刻度，上电后 AGC 屏显示 SCM Online，做模拟同期试验合闸角差 <±3°。半小时内搞定，船长说”比预想快，本来都准备叫原厂了”。我留了个备注：下次进坞把柜内所有 SCM/IPM 板电容做预防性更换。
常见问题解答 (FAQ)
完全不能换。IPM-1 是 I/O 采集单元，主要送信号给主控； 是带同步算法和负荷偏置输出的同步控制模块，内含相角比较电路和 ±20mA 模拟输出。插槽位置、背板定义、功能都不同，混插会不工作甚至损坏。
DEIF 新系统用 GPC/ASC 系列 + SCM 新型号（如 SCM-2 或集成在 PPU 内）。原位替换不动柜子只能找渠道库存或拆机测试良品——必须核对 PCB Art.No. 及跳线定义。若要升级通常需连带换主控和重新布线，成本高。
的参数主要靠板上多圈电位器（同步窗、CT/PT 变比、droop 等）设定，EEPROM 存储极少。换新板必须把旧板各旋钮位置拍照或记录，新板调到完全相同再上电，否则同步窗口或负荷分配比例全偏。建议并机试验确认合闸角差合格后再投运。
Q4：支持热插拔吗？
不支持。带电插拔 24V DC 回路可能打火或导致 ARCnet 背板瞬时短路影响同机架其他模块。先断装置电源→拔旧→装新→核跳线→上电→观察 LED→做同期试验。
Q5：二手/拆机件怎么鉴别好坏？
一看 DEIF 激光印字和 PCB 日期码；二看电解电容有无顶部鼓包漏液（老 通病）；三上电观察 SYNC / BUSY / ERROR LED 是否正常闪烁；四有条件接 PT 模拟信号看同步允许继电器动作点是否合理，量 ±20mA 偏置输出随负荷设定变化。
Sync OK 是硬件级”同期条件满足”证明——只有压差、频差、相差全在设定窗内且滑差方向正确时才吸合。把它串入断路器合闸回路（或经主控逻辑串联），能从物理上阻止非同期合闸。千万别短接此触点图省事，代价可能是烧主变或断曲轴。
