描述
产品详情

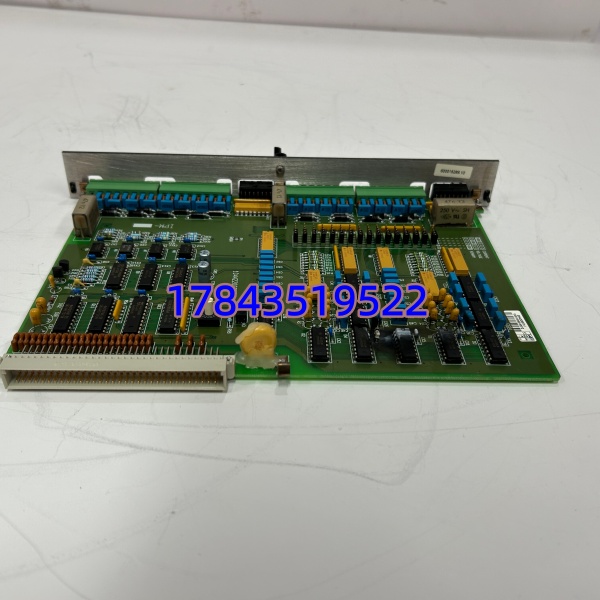

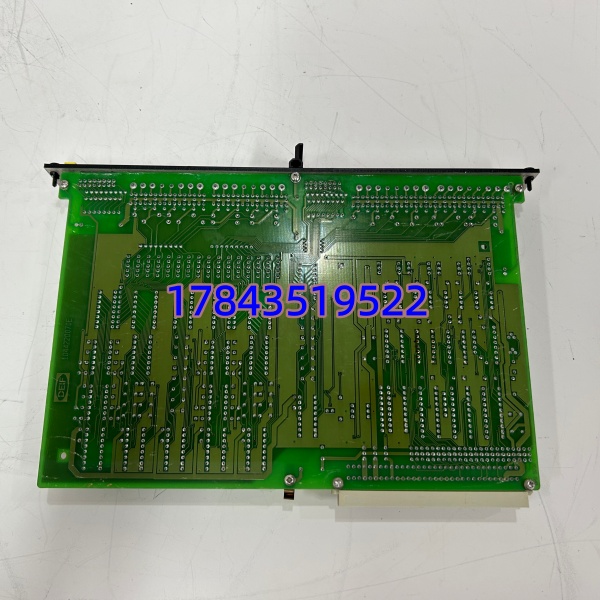

· 型号：IPM-1
· 品牌：DEIF（Danfoss DEIF A/S）
· 系列：Delomatic-3 系统配套
规格参数
- 产品全称：DEIF IPM-1 智能电源管理模块
- 订货型号：IPM-1（需核对旧板丝印 Art.No.）
- 工作电源：24 V DC（范围 18–32 V DC）
- 电压测量：三相 0–500V AC（支持 PT 100/110V 或直接 400V）
- 电流测量：外接 CT，额定 5A / 1A（二次值）
- 频率测量：45–65 Hz
- 数字量输入（DI）：多路干接点（断路器位置、急停等）
- 数字量输出（DO）：继电器干触点（分合闸、报警）
- 通信接口：DEIF 专用 CAN 总线 + RS-485（Modbus RTU 可选）
- 保护功能：过/欠压、过/欠频、逆功率判别
- 工作温度：-10℃～+60℃
- 防护等级：IP20（柜内安装）
- 安装方式：PCB插卡式或 DIN 导轨
产品介绍
DEIF IPM-1 是 Delomatic-3 系统中的信号采集与协控单元。它本身不做并机算法，主要负责把发电机和母线的电压、电流、频率及开关量信号采集上来，通过 CAN 总线交给主控（AGC-4、GPC 等）处理。简单来说，它是 DEIF 电站柜里的眼睛和手脚接口。
坦白讲，这模块最大的特点是私有协议绑定。换第三方 IO 根本读不到 DEIF 的 CAN 报文，老船或老电厂并联柜坏了，要么找它，要么花大钱升级整套 AGC 系统。作为 MRO 备件，重点在于核对旧板的丝印编号和插头定义，而不是只看型号标贴。
应用场景与行业案例
我在现场遇到过船舶机舱并联柜报“IPM Comm Loss”，查下来是 IPM-1 板上的 CAN 终端电阻虚焊，导致 4 台机组没法自动并车，只能手动硬并列，风险极大。换掉 IPM-1 后通信立刻恢复，负载分配也均匀了。这类老 Delomatic-3 系统的故障，大多源于板载电解电容老化或 CAN 收发器损坏。
典型场景：
- 船舶主电站：多台船用柴油机自动并车， 负责采集各机组电气量。
- 陆用备用电站：水泥厂或化工厂多台柴发并机运行，配合市电互锁。
- 海上平台：孤岛运行要求高可靠性， 参与黑启动和分级甩负荷逻辑。
- 数据中心：多路电源切换管理，采集断路器状态反馈。
真实案例：
南方某修造船厂，浮吊船进坞年检，发现 #3 机组无法并机，AGC-4 面板报错。量 24V 电源正常，但 CAN 通信帧错误。拆板发现电解电容顶部微鼓。当时没原厂新件，我从同型退役船上拆了一块测试良品换上，插回机架通电，AGC 自动识别，4 台机组同步试验差值小于 3 度。船东催得紧，当天就出海了。事后我建议他们每 5 到 8 年预防性更换电容，别等通信丢了再救火。
常见问题解答 (FAQ)
不能。它是信号采集单元，并机逻辑和同期功能都在主控（AGC/GPC）里。 必须配合同系列主控使用，单独安装没有任何作用。
新系统多用 GPC 加 OPM 模块替代。如果只想原位替换不动柜子，只能找渠道库存的旧版 ，必须核对 PCB 丝印 Art.No. 和插头排针定义。升级整套系统是更稳妥但昂贵的方案。
Q3：换板需要重下程序吗？
参数通常存在主控里， 主要是 I/O 映射。换新板一般只需确认 DIP 开关和跳线设置与旧板一致。有一点要注意，务必记下旧板的地址拨码，拨错了主控会认不到。
Q4：支持热插拔吗？
不支持。带电插拔容易打火，还可能因为瞬态冲击导致 CAN 总线复位，影响其他模块通信。务必先断电，装好后再上电观察 LED 状态。
Q5：二手件怎么鉴别好坏？
看电容有无鼓包，闻有无焦糊味，量 24V 电源输入端有无短路。上电后看 CAN 指示灯是否闪烁，最好用 AGC 屏确认能否读到 IPM 在线状态。
