描述
产品详情

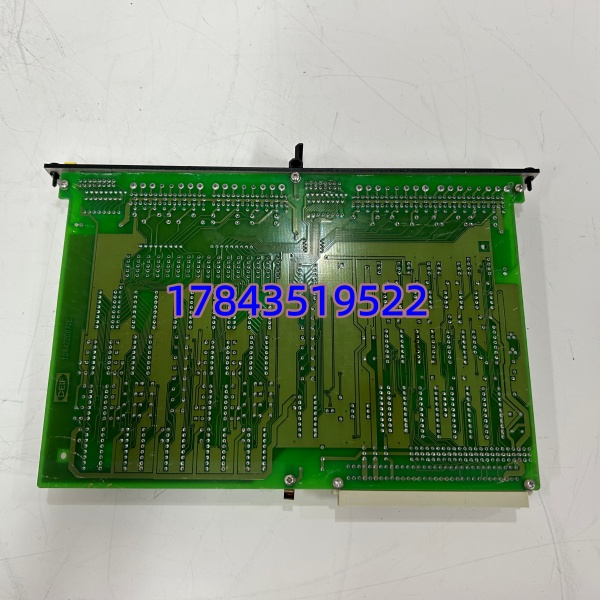

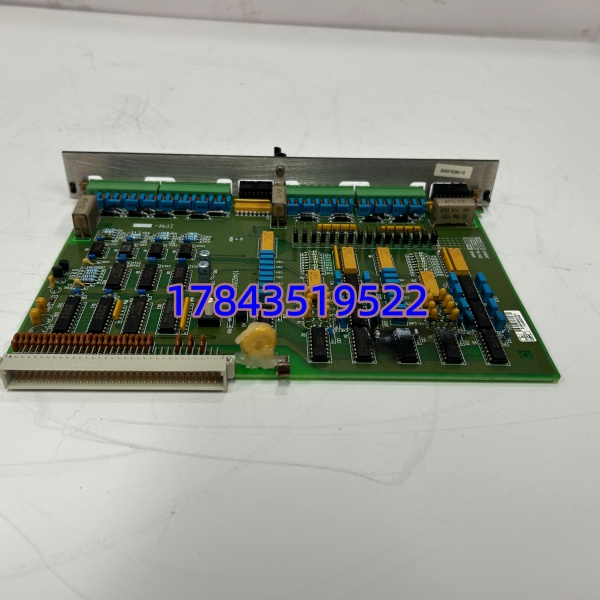

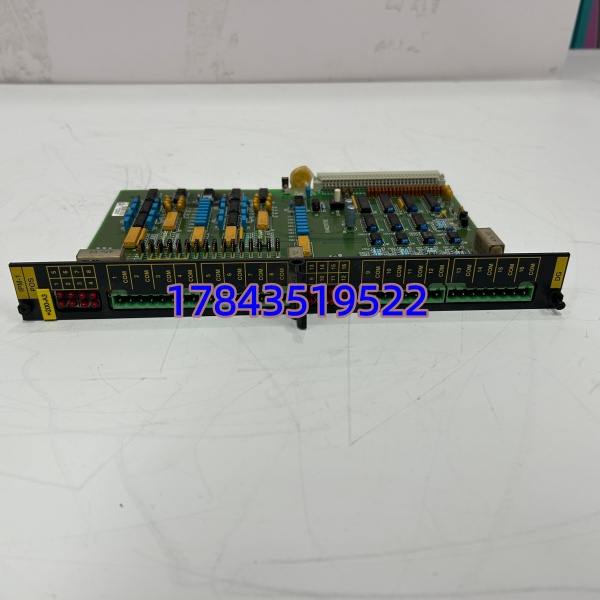

· 型号：OPM-1（DEIF P/N 参考 1044220080D）
· 品牌：DEIF A/S（Denmark）
· 系列：MIP-100 / PEP Modular — 发电机组控制扩展输出模块
规格参数
- 产品型号：DEIF OPM-1（Output Module，Position No. 1044220080D 常见）
- 模块类型：数字量继电器输出扩展模块
- 适用系统：DEIF AGC-4、GPC、LSQ 系列发电机控制器；MIP-100 / PEP Modular 机架
- 输出通道数：8 路独立继电器输出
- 输出类型：继电器干接点（SPDT 或 SPST NO，依具体版本—以手册为准）
- 触点容量：最大 5A @ 250V AC 或 30V DC（阻性负载），需核对具体版本
- 控制电源：24V DC（标称 18–30V DC，典型功耗 < 2W 静态）
- 隔离方式：输出侧与逻辑侧光电隔离，通道间电气不隔离（共用 COM）
- 状态指示：每通道独立 LED 指示继电器吸合状态
- 通信/互联：通过 PEP 系统背板总线或 ribbon 电缆与主控模块通信（非独立 Modbus 节点）
- 安装方式：35mm 标准 DIN 导轨或 PEP 机架插槽安装
- 防护等级：IP20（柜内安装）
- 工作温度：-20℃ ～ +60℃（部分资料 -25℃ 起，以原厂手册为准）
- 认证：CE，部分版本具 DNV/GL 等船级社认证（视具体 P/N）
产品介绍
OPM-1 是 DEIF 老牌发电机控制柜里那个 8 路继电器输出扩展卡——主控（AGC-4/GPC）本身 DO 点数不够时，加一块 OPM-1 通过系统总线或扁平电缆挂上去，就能多驱动 8 路报警灯、蜂鸣器、中间继电器或发电机断路器分闸回路。它本身不带独立通信口，纯受主控器扫描驱动，换件不需要重新写逻辑，插好识别就行。
坦白讲，这就是典型的”哑模块”——简单反而可靠。我在船用配电板和陆用柴发并机柜都见过，十年跑下来坏的大多是继电器触点烧蚀氧化（带感性负载没加续流二极管），模块本体很少挂。换的时候注意核对 P/N 后缀（D/E 版），老系统早期版本和新版固件兼容一般没问题，但不同年代 PEP 机架排线定义偶有微调，建议比对旧件标签。
应用场景与行业案例
凌晨两点在海上平台遇过：主用 800kW 柴发 AGC-4 报”Alarm Relay Fail”，查是 OPM-1 第 3 路继电器触点粘死——高温高湿环境下长年带 24V DC 报警蜂鸣器没续流保护，触点碳化导通，导致”发电机故障”假报警频繁弹出，主控误判锁定并机逻辑。
典型场景：
- 陆用备用柴油发电机组——扩展 AGC-4 DO，驱动”运行””故障””市电异常”指示灯及外接声光报警器。
- 船舶主/应急发电机控制屏——挂 PEP 机架，输出至发电机断路器脱扣线圈、预报警蜂鸣器、状态信号灯。
- 并机/负荷分配系统——多台机组共用 OPM-1 扩展路数，触发分级报警（预警/跳闸）给 SCADA。
- 工业自备电站改造——原柜 DO 不足，加 免改主控程序直接扩充输出点。
真实案例：南方某港口 2×1000kW 并机柴发，#1 机 AGC-4 原只带 4 路 DO，改造需增”低燃油位预警””冷却水高温预告警””同期闭锁指示”三路——柜内空间紧没法换主控。库房找到全新 （1044220080D），插 PEP 扩展槽、扁平缆连主控、分配地址——上电自检 PASS，CBF 里勾选新 DO 映射，半小时完工未停 #2 机。电气主管说：”比换整块 AGC 省事多了，老柜子就怕大动。”
常见问题解答 (FAQ)
不建议热插拔。模块受主控总线扫描，带电拔插可能致主控短暂报 I/O 通信故障或误触发输出脉冲。稳妥做法是先切发电机至手动/就地模式或暂停自动并机逻辑再更换，插好后重启主控扫描确认 DO 映射正常。
多数情况下可以，都是 8 路继电器输出、24V DC、PEP 总线兼容。但不同后缀可能涉及 firmware 握手版本或排线引脚定义微调——换前拍照旧件完整标签（含 Rev/Date Code），比对新件 P/N，若 Rev 差太多建议向 DEIF 代理确认兼容性。
Q3：触点容量 5A，我能直接驱动发电机主断路器脱扣线圈吗？
谨慎。脱扣线圈是感性负载，合闸瞬间反电动势易烧蚀触点。建议 驱动一只中间继电器（10A 级），由中间继电器去碰脱扣线圈，并给线圈并联续流二极管（DC）或 RC 吸收（AC）。直接带大感性负载会大幅缩短 继电器寿命。
Q4：模块上电所有 LED 不亮或某通道不动作怎么办？
先确认 24V DC 电源端子电压正常、PEP 总线排线插接牢固。单通道不动作查对应 LED——灯亮但外部无接通→触点烧蚀或外部负载开路；灯不亮→主控未映射该 DO 或模块地址配置错。交叉互换槽位可排除背板问题。
