描述
产品详情

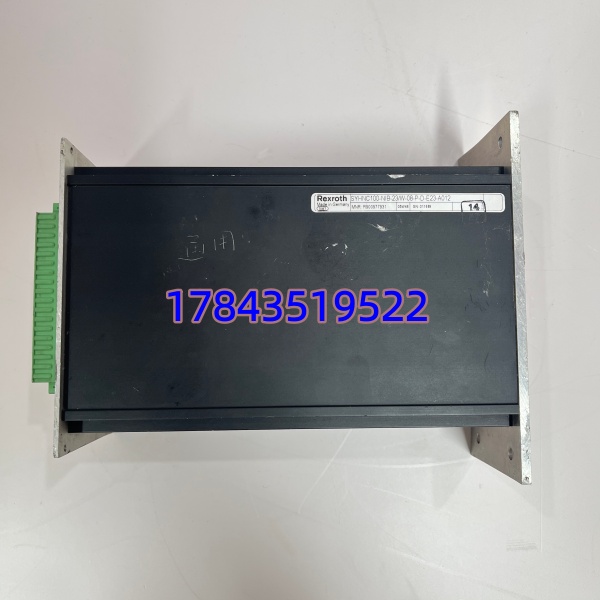

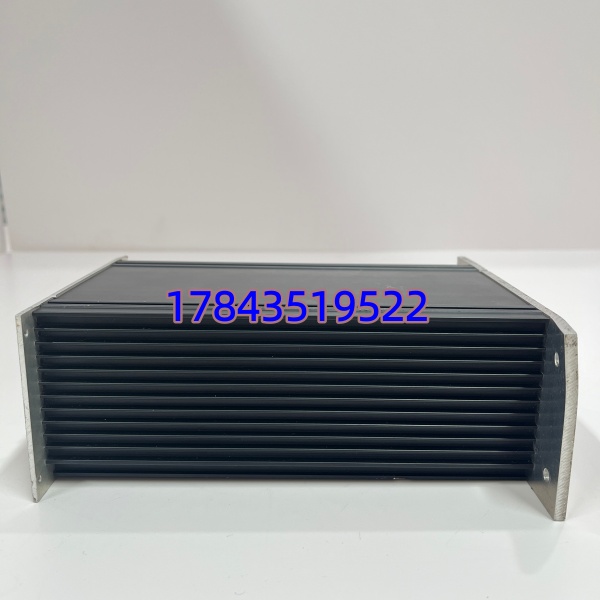

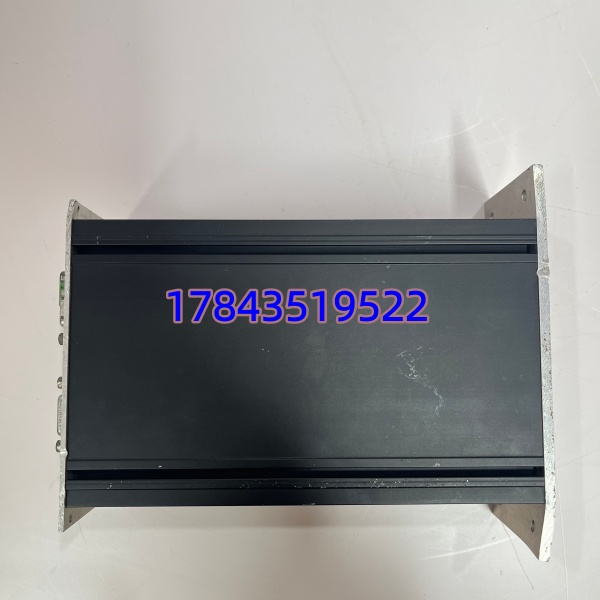

· 型号：SYHNC100-NIB-23/W-08-P-D-E23-A012（Rexroth 物料号参考 R900978416 同类，-08 为 I/O 配置变体，需核对原机）
· 品牌：Bosch Rexroth AG
· 系列：HNC 100 — 数字电液轴控制器
规格参数
- 产品类别：HNC 100 系列数字液压轴控制器（Digital Hydraulic Axis Controller / Servo Valve Amplifier with NC Function）
- 适用系统：电液伺服/比例系统——注塑机、压铸机、液压冲压、冶金轧机AGC
- 处理器：32-bit MCU（Motorola MC68376 或 PowerPC 架构依版本，以手册为准）
- 控制模式：位置闭环(21)、压力/力闭环(力反馈)、速度闭环，位置⇆压力切换（P=位置控制型）
- 供电电压：24 VDC（允许 18～36 VDC，反极性保护），典型功耗 10～20 W
- 阀驱动输出：±10 V DC（比例阀/伺服阀线圈驱动），最大输出电流依功率级（典型 ±20～±40 mA 或带外置功率级）
- 模拟量输入：2～4 路（±10 V 或 4–20 mA），用于压力传感器或外部设定值
- 模拟量输出：1～2 路 ±10 V 监测信号
- 数字量 I/O：8 DI / 8 DO（24 VDC 光电隔离，可配置为使能/限位/报警等）
- 位置反馈接口：增量编码器(TTL/HTL)、SSI 绝对值、EnDat 2.1/2.2（依硬件版本），支持 LVDT/RVDT 经外部调理
- 现场总线：PROFIBUS DP（E23 = DP Slave，默认 12 Mbps，需 GSD 文件），部分版本可选 CANopen / Sercos
- 串行接口：RS-232（前端或 Sub-D9，用于 PC 调试/参数下载，IndraWorks 或 HNC 编程工具）
- 存储器：Flash EPROM（参数/程序存储）+ NVRAM（零点/标定数据掉电保存）
- 采样周期：位置环典型 0.5～2 ms，压力环 1～5 ms（依固件配置）
- 安装方式：Eurocard 插卡（通常插于专用机架或配合 VT-HNC 电源/IO 背板），部分版 DIN 导轨安装
- 工作温度：0℃ ～ +55℃（降额至 +60℃），存储 -25℃ ～ +70℃
- 相对湿度：5%～95% RH 无凝露
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL、RoHS，部分版 SIL 2/3 需核对
产品介绍
SYHNC100-NIB-23/W-08-P-D-E23-A012 是力士乐 HNC 100 系列的数字液压轴控制器，说白了就是液压轴的”NC 大脑”——它不单是比例放大器，还能跑位置/压力闭环算法，支持 SSI/EnDat 编码器直接接入，通过 PROFIBUS DP（E23）与上位 PLC（西门子 S7-300/400/1500 最常见）通信，把液压轴当数控轴一样调度。
“W”选项代表扩展固件功能（同步、多轴协调等），”-08″通常指特定 I/O 点数/模拟通道组合（8DI/8DO 或 8AI 变体，以原机 BOM 为准）。和单纯的比例放大板（如 VT-VSPA 系列）不同，HNC100 能做非线性补偿（死区、滞环、流量-压力曲线），这在精密合模或 AGC 压下时差别很明显。有一点要注意——HNC100 需配合 Rexroth 工程软件（IndraWorks / HNC-Setup）做参数化和零点标定，普通万用表调不了。
应用场景与行业案例
痛点切入：
注塑机合模位重复精度跑偏、压铸机射出压力超调导致飞边——十有八九是老式模拟放大板没做非线性补偿。换成 SYHNC100 后，内置阀特性曲线补偿能把跟随误差压到 ±0.1mm 级，同时 PROFIBUS 把实际位置值实时送回 PLC 做品质追溯。
典型场景：
- 注塑机/压铸机合模与射出轴——要求位置⇆压力切换平滑，HNC100 原生支持 P→F 过渡且无冲击，非普通放大板能比
- 冶金轧机 AGC 液压压下——高频位置闭环（≤1ms 采样）+ 压力限幅，配合 SSI 光栅尺直接接入
- 大型液压机多缸同步——W 固件支持多轴协调，通过 PROFIBUS DP 接受上位运动规划
真实案例：
南方某汽配厂 2800T 压铸机原配模拟放大板，射出终点压力超调 12%，废品率高。改造换 SYHNC100-NIB-23/W-08-P-D-E23-A012，用 IndraWorks 读原阀特性曲线做死区/滞环补偿并设位置→压力切换点，射出超调压到 3% 以内，合模重复精度 ±0.05mm。调试时有一点要注意——初次上电务必先接 PC 做阀零位校准（Zero Adjustment），别直接给设定值，否则容易冲缸。
