描述
产品详情

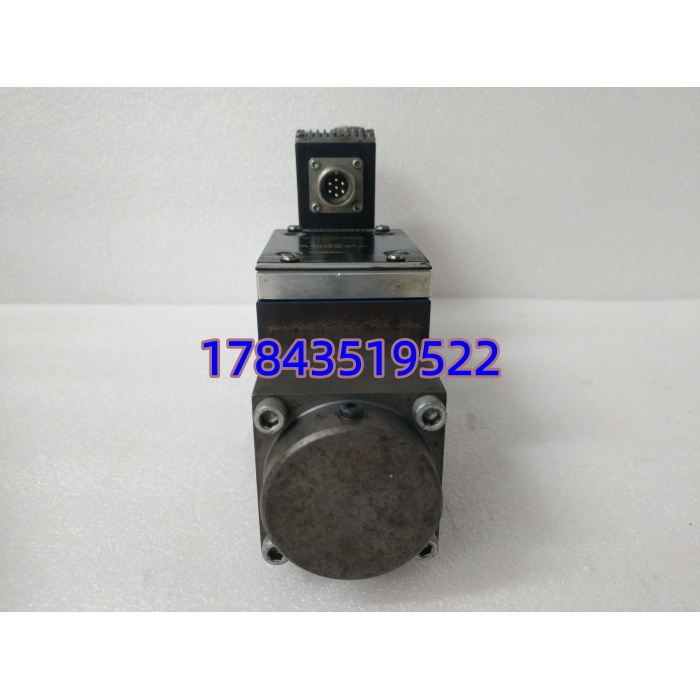

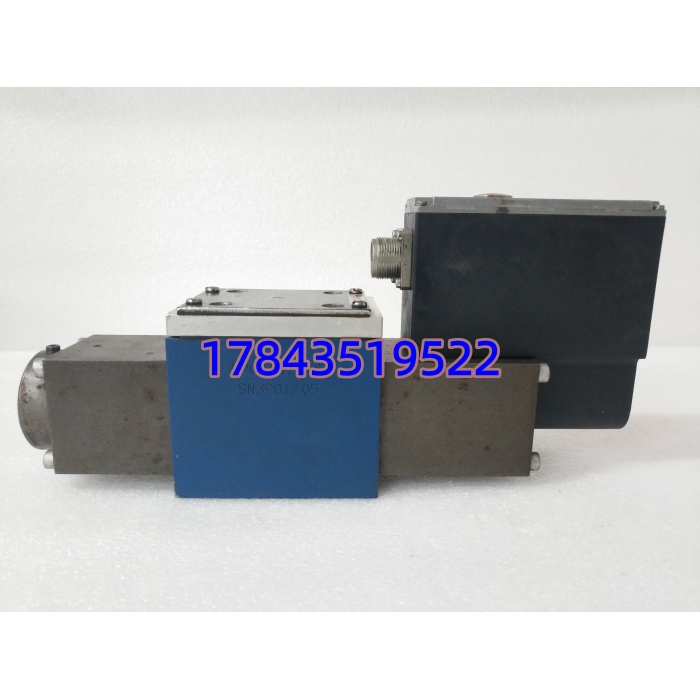

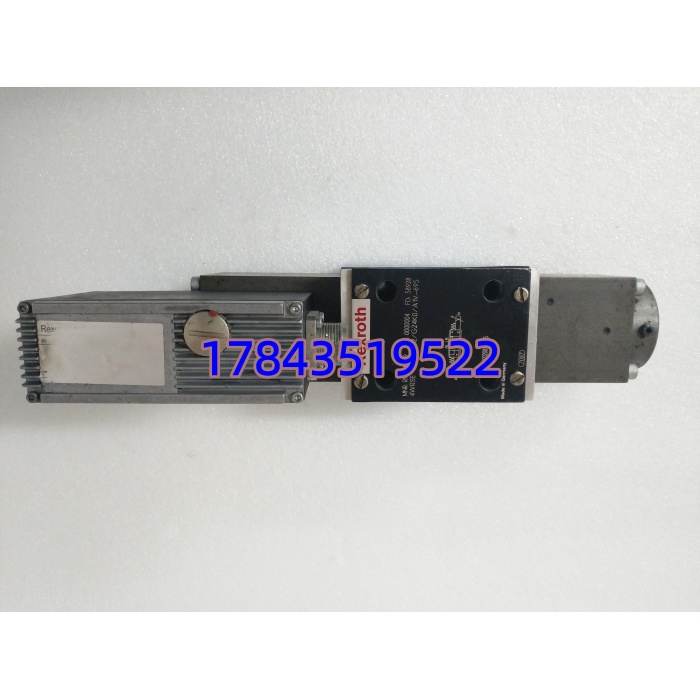

· 型号：4WRSE10V80-32/G24K0/A1V-695（R900247749）
· 品牌：Bosch Rexroth（博世力士乐）
· 系列：4WRSE — 直动式高频响比例方向阀，组件系列 3X
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | 高频响直动式比例方向阀 带集成电子(OBE)及电气位置反馈 |
| 系列/型号 | 4WRSE10V80-32/G24K0/A1V-695，物料号 R900247749 |
| 通径尺寸 | NG10（CETOP 05 / ISO 4401-05-04-0-05 板式安装） |
| 阀芯机能 | V型（对称开口，中位闭中心或特定遮盖量，依 datasheet RE 45052） |
| 额定流量 Qn | 80 L/min（在 Δp=10 bar 压差下测量，依滑阀开口定义） |
| 最大工作压力 P/A/B口 | 315 bar（约 31.5 MPa） |
| 最大回油压力 T口 | 210 bar（依 4WRSE 数据表，注意回油背压限制） |
| 供电电压 | 24 V DC（允许范围 19.4–35 V DC），G24K0 无手动应急操作 |
| 电气接口/指令值 | A1V = ±10 V 或 F1V=4–20 mA（本型号 A1V-695 为 ±10V 模拟输入，实际值 ±10V 输出） |
| 位置反馈 | 内置 LVDT 电气位置反馈，形成阀芯位移闭环 |
| 密封材料 | V = FKM（氟橡胶，适用 HLP/HFC 矿物油，耐温 -20~+80℃） |
| 滞环 / 重复精度 | ≤0.05% / ≤0.03%（依 Rexroth 数据表 RE 45052，HLP46 ϑ=40℃） |
| 推荐液压油清洁度 | ISO 4406 18/16/13 级（NAS 1638 Class 7 左右），建议加装 10μm 旁路过滤 |
| 防护等级 | IP65（配正确锁紧的 DIN EN 175301-803 / DIN EN 175201-804 插头） |
| 重量(约) | NG10 约 7.0–7.5 kg |
| 环境温度范围 | -20 … +50℃（储存 -20 … +80℃） |
产品介绍
在某个大型铝挤压生产线的保压阶段，原装 4WRSE 系列的比例阀如果换成普通开关阀，位置超调直接超公差——这就是它存在的意义：用 LVDT 闭环把阀芯实际位移拉回指令值，而不是靠开环电磁铁硬顶。4WRSE10V80 是 NG10 通径里带 OBE（集成数字放大板）的直控式高频响比例方向阀，适合对流量线性度和动态响应有要求的压机、试验台和连铸机扇形段。严格来说，您拿到的 R900247749 后缀带 “-695” 是早期批次编码，现行对应新物料通常是 R900579286（4WRSE10V80-3X/G24K0/A1V），两者在 ISO 4401 安装面、阀芯行程和电气接口上可 1:1 互换——但以原厂最新 BOM 对照为准，尤其注意放大板 DIP 开关默认配置是否匹配您现有 PLC 的 ±10V 指令源。
从 TCO 角度看，它的内置放大器省掉了外置 VT 系列放大器的机柜空间和接线成本，现场只需供 24V DC + 模拟指令 + 反馈线即可投入运行。不过现场实测发现，若液压系统污染度长期劣于 NAS 8 级，阀芯微卡滞引发反馈震荡的概率会明显上升——建议在阀前加装 10μm 精滤并把清洁度纳入日常点检，否则再好的闭环也扛不住磨粒侵入。
应用场景与库存策略
4WRSE 系列一旦趴窝，整条产线通常直接停——它的采购交期（原厂新件）在欧洲常飙到 12–20 周，二手市场鱼龙混杂。进口液压比例阀属于典型 A 类关键停机备件，ABC 分类请划入 A 类管理。
- 冶金连铸/轧机液压压下系统 → 控制辊缝位置和平衡缸速度，非它不可（普通 4WRA 无位置反馈精度不够）→ 建议：工厂仓存 1 件冷备件（未拆封防静电包装），另与授权分销商谈 VMI 寄售或协议 72h 加急调货。
- 大中型注塑机注射/合模比例回路 → 分段速度曲线依赖阀的线性度 → 建议：若设备≥3台同配，按 N+1 原则备 1 件周转备件，避免全线停产。
- 材料试验机/疲劳试验台 → 高频响需求 → 建议：关键试验台单独备 1 件，定期（每 3 年）通电检测放大器功能，防止电容老化失效。
- 停产/Last-time-buy 情形 → 4WRSE 部分老后缀已逐步被 4WRPEH（高性能比例阀）或新版 3X 组件取代 → 建议：确认原厂 EOL 通告后做 Last-time-buy 囤 2–3 件，按 FIFO 轮换上机使用。
真实案例：南方某不锈钢热轧精轧机 F2 机架，夜班比例阀 LVDT 线圈匝间短路导致位置反馈丢失，AGC 系统报错跳停。库房无冷备（原说”坏了找厂家加急”），欧洲空运交期 3 周，最终从邻厂拆借一件旧但经校验合格的同型号救急，停机 26 小时，折算产能损失约 ¥180 万。事后该厂把 4WRSE 全系列入 A 类 MRO，每台精轧机架旁恒温柜存 1 件未拆封新品，并签了本地代理商 48h 应急借货协议。
