描述
产品详情

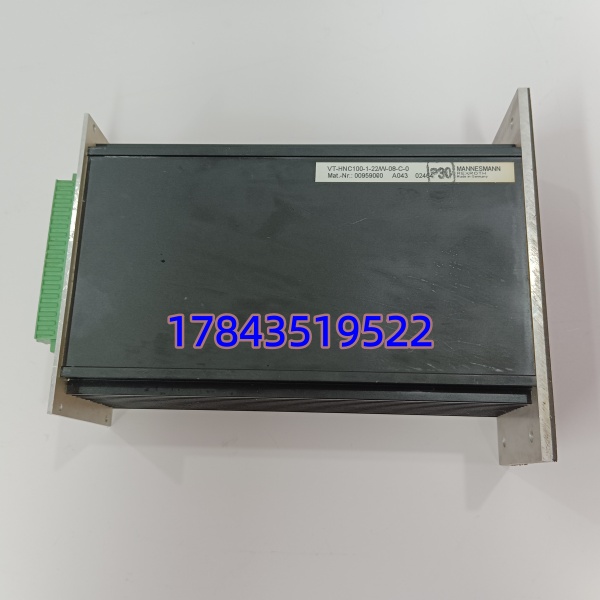

· 型号：VT-HNC100-1-22W-08-C-0
· 品牌：Bosch Rexroth（Bosch Group）
· 系列：VT-HNC100 — Digital Hydraulic Axis Controller / Proportional Valve Amplifier
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | Bosch Rexroth VT-HNC100-1-22W-08-C-0（HNC100 系列，选项代码：-1=基本型/-22W=24V DC宽压/-08=接口/C=涂层/0=无特殊）关联物料号参考 0820050000 族 |
| 产品类别 | 数字式液压轴控制器 + 比例阀驱动放大器（闭环 P/Q/F 控制） |
| 适用系统 | Rexroth 比例/伺服阀 4WRPEH / 4WRA / DBET(B)E 系列；Sytronix 变量泵 A4VSO/A10VSO + 压力/流量补偿；上级 CNC (IndraMotion MTX) 或 PLC via CANopen |
| 安装方式 | DIN 导轨（35mm TS35）或 Rexroth VT 系列插装盒（依外壳选配），前面板螺钉端子 |
| 供电电压 | 24 V DC（标称 24V，-15%/+20%，典型 18~30V DC），功耗 ≈8~15W（依负载） |
| 比例阀输出 | 典型 2 路 PWM 输出，频率 0.1~5kHz 可设；电流控制型（典型 ±40mA~±2.5A 依阀型号需选配功率级），斜坡可参数化 |
| 反馈输入 | 1~2 路位置/压力/力反馈：±10V、±20mA、0~20mA、SSI 或 EnDat（依版本），16bit ADC |
| 数字量 I/O | 典型 4~8 路 DI（24V DC 光电隔离，使能/急停/方式选择）、2~4 路 DO（报警/准备好/限位） |
| 模拟量 I/O | 1~2 路 ±10V AI（设定值或级联）、可选 AO 监视信号 |
| 通信接口 | CANopen（DS301/DS402 轮廓，部分版 DS406 液压扩展）标配；-Sercos III 或 -Profibus 需选不同后缀（非本型号） |
| 控制算法 | 位置控制（P-PI-FF）、压力/力控制（P-PI）、流量控制（Q-compensation）、斜坡/死区补偿、颤振(dither)可设 |
| 参数存储 | 板载 EEPROM 保存参数、特征曲线、死区补偿表；可通过 Rexroth IndraWorks/ParamSet 或面板按键加载 |

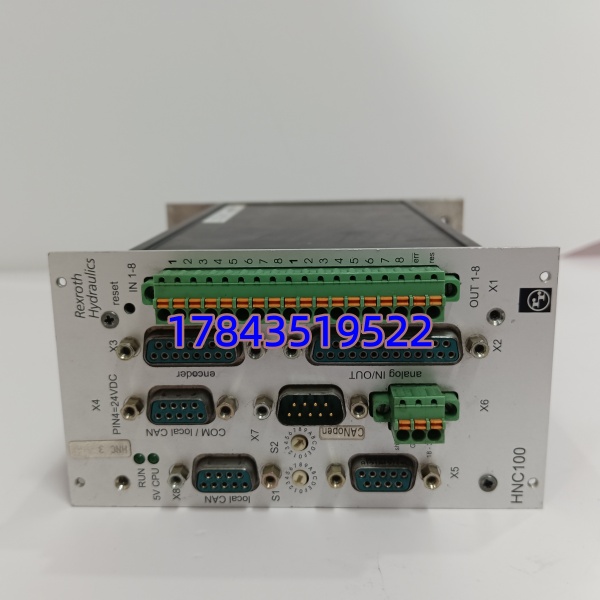

| 状态指示 | PWR（绿）、RUN（绿）、ERR（红）、CH1/CH2 输出激活 LED、通信 RX/TX |
| 调试软件 | Bosch Rexroth IndraWorks / VT-HNC Parameterization Tool（Windows PC 通过 CAN/RS-232 或 Service 口配置） |
| 工作环境 | 0℃ ~ +50℃（运行，部分版 -20℃起），5%~95% RH 无凝露；可选 Conformal Coating（C 后缀） |
| 认证 | CE、cULus、RoHS，符合 EN 61131-2 / EN 61000-6-2/4 |

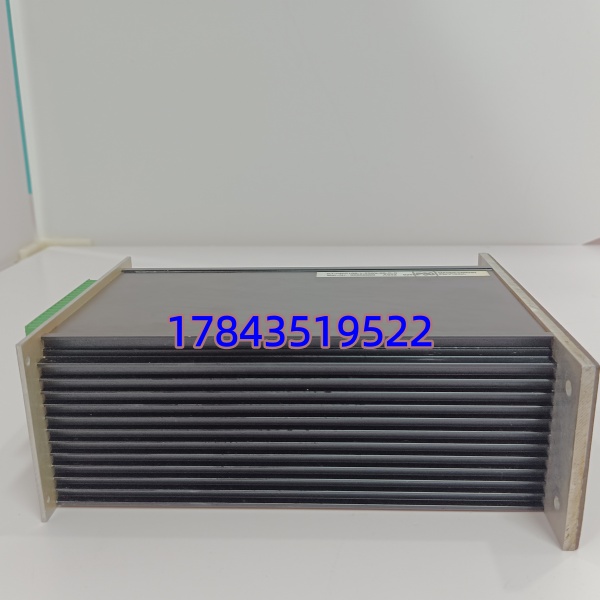

| 尺寸/重量 | DIN 轨版 ≈ 45×100×115 mm / ≈0.25 kg（不含外壳） |
产品介绍
液压机最烦人的就是模拟放大器温漂导致保压阶段压力缓慢爬升——VT-HNC100 把这事数字化了：它不光驱动比例阀 PWM 电流（而非电压驱动，不受线路压降影响），还能跑位置/压力闭环 PID 加死区与颤振(dither)自动补偿，参数存 EEPROM 断电不丢。和老式 VT-VSPA 模拟放大器比，最大的买卖理由是能通过 Rexroth 软件把阀的 Q-P 特性曲线灌进去做非线性校正，某冲压线换完重复定位精度从 ±0.5mm 提到 ±0.08mm。
采购上两个易踩坑：第一，“-22W-08-C-0″后缀含义必须核对——22W=24V DC宽压、08=CANopen接口、C=敷形涂层、0=无额外选项；若您现柜里是用 Profibus（-PB）或 Sercos（-S3）接口的 HNC100 则此型号不兼容须另订对应后缀；第二，它驱动比例阀需匹配阀的额定电流和线圈电阻——大流量伺服阀(>2.5A)可能需要外扩 VT-VAR 功率级或选 高电流版，买前确认阀铭牌标称线圈额定电流(mA)。模块不支持热插拔——断 24V 控制电再插拔。
替换与升级建议
✅ 直接替换
- VT-HNC100-1-22W-08-C-0 同完整后缀 → 同型号新机：EEPROM 参数可用 Rexroth 软件读出备份再写入新板，原位替换。建议：①备份参数文件(.hnc/.xml) ②拆前拍照记录端子接线 ③装新板下载参数→做阀手动测试→投自动（约 30~60 min 含试验）。
- ：物理 DIN 轨安装兼容但端子排列和部分参数名微调，需在 IndraWorks 重新建 工程导入旧特征曲线重编译——工作量约 0.5~1 人日，无额外硬件成本。
⚠️ 软件兼容（需关注接口后缀）
- VT–1-22W-08-C-0（CANopen）←→ VT–1-22W-PB-S0（Profibus）：物理可插但通信口不同——若上位 PLC 走 Profibus 须订 PB 后缀版并重配 GSD 文件，非直接替。
- 改用 VT-VSPA2（模拟比例放大器）：属降级方案去掉闭环数字控制，只适合开环比例驱动场合且需改接线及去掉上位通信，一般不推荐替换 除非预算受限且无闭环需求。
❌ 硬件不兼容
- Rexroth IndraDrive 伺服驱动器（HCS/HMV 系列）、MKD/MKE 伺服电机驱动器： 是液压阀控制器非电机伺服驱动器，插槽/接线/功能完全不同，不可互代。
- 标准 PLC 模拟量模块（如 Siemens SM332）、通用变频器：无关联。
若无全新库存，二手拆机件市场流通但必须要求上电自检出厂报告+参数读出截图+ Rexroth 标贴清晰照片；关键压机生产线建议全新原厂带 CoC，并以原厂 VT- Operating Instructions(RE 29047 / RE 95200) 核对后缀含义。
常见问题解答 (FAQ)
Q1：我柜里现在拆的是 VT–1-22W-08-C-0，换新必须完全一样后缀吗？
建议完全匹配，尤其通信接口（08=CANopen vs PB=Profibus vs S3=Sercos）和辅助电源范围——若只差末尾涂层(C)或无选项通常可互换，但通信口不同会导致 PLC 报总线离线。阀驱动电流等级(-1/-2 等)也要一致，混用可能欠驱动或过载阀线圈。
Q2：换新后参数还有吗？要不要重新标定？
新模块 EEPROM 是空的——原参数文件(.hnc/.xml)必须事先用 IndraWorks 或 VT-HNC 参数化工具从旧板或工程师站备份。新板 Connect→Download Parameters+Characteristic Curve→校验 CRC→做手动阀测试。跳过备份=从零重输几十个 PID/死区/特征点，耗时数小时。
Q3：它能直接驱动 4WRPEH 伺服比例阀吗？需不需要外加功率放大器？
典型 内置比例阀驱动级可直驱 Rexroth 伺服比例阀（4WRPEH 线圈 ≈40~800mA 依规格），确认订购时选配的电流级覆盖阀线圈额定电流即可。超大流量阀(>2.5A 线圈)或特殊派克/油研阀建议提供阀铭牌照片让我们帮核对需否外扩功率级(VT-VAR)。
Q4：支持热插拔吗？运行中能换？
不支持。正确流程：液压系统泄压/阀中位锁定→断 24V 控制电源→拔旧→插新→供 24V→下载参数→手动点动验证阀动作→恢复自动。强行热插有概率导致 CAN 总线锁死需重启 PLC 节点。
