产品详情

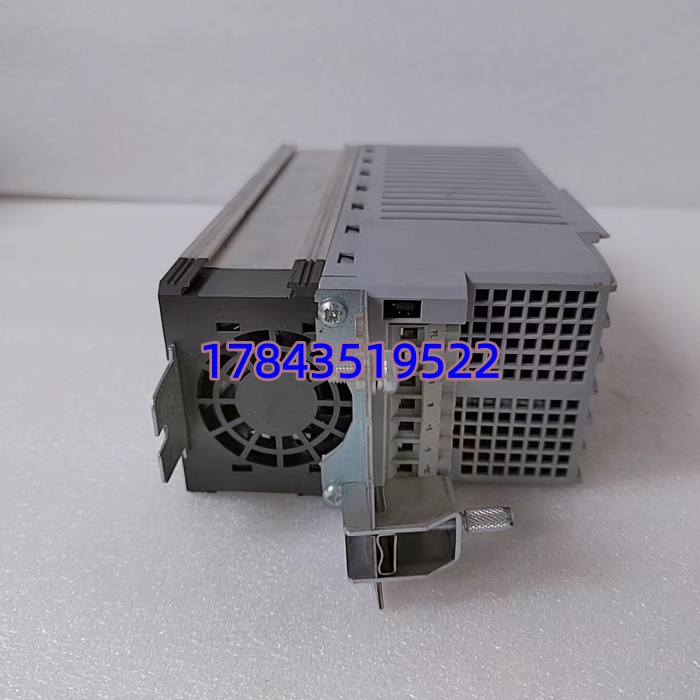

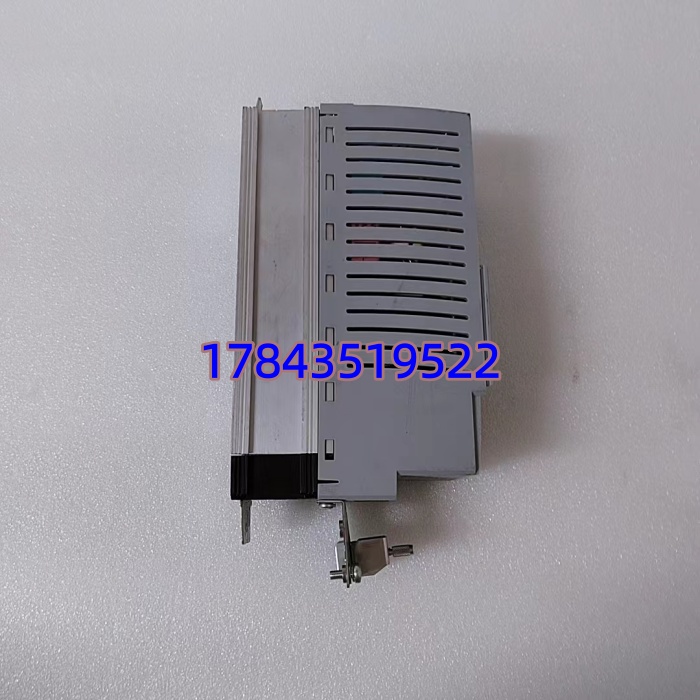

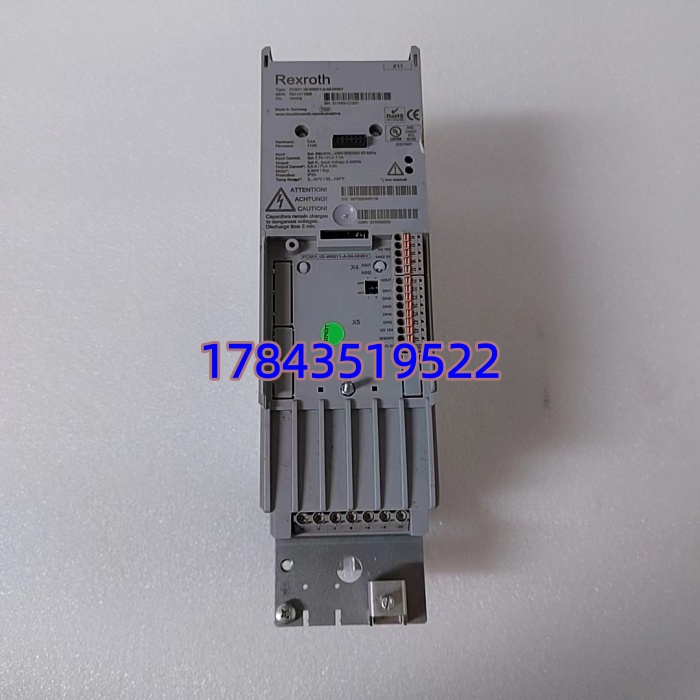

· 型号：FCS01.1E-W0011-A-04-NNBV（R911311065）
· 品牌：Bosch Rexroth
· 系列：IndraDrive Fc — FCS01 Basic Inverter（Compact Frequency Converter）
规格参数
- 产品全称：Bosch Rexroth IndraDrive Fc FCS01 Compact Frequency Converter
- 完整型号解析：FCS01 = 系列｜1E = 400V class 三相｜W0011 = 额定输出 1.1kW(3.0A)｜A = 内置 RFI 滤波器(类别A)｜04 = 控制固件版本/接口配置(端子+X2 RS485)｜NNBV = 无制动单元/标准涂层/无扩展卡｜具体以实物铭牌为准
- 订货号：R911 311 065（-2 为标签批次号不影响互换）
- 额定功率：1.1 kW（对应 1.5 HP @460V）
- 额定输出电流：3.0 A（连续），允许短时过载 150% 持续 60s / 200% 3s（需核对手册降额曲线）
- 输入电源：3×AC 380–480V (+10%/-15%)，50/60Hz，推荐配输入电抗器 >30kVA 系统
- 输出电压：0–输入电压（PWM 调制）
- 输出频率：0–650 Hz（V/f 模式），矢量模式受电机参数限制
- 控制方式：V/f 线性 / 平方 V/f / FCC（磁通电流控制）/ 无传感器矢量控制(Sensorless Vector)
- 内置滤波器：EN 61800-3Category C2/C3 集成 RFI 滤波器（A 代码=带滤波器，注意接地要求）
- 通信/接口：8 DI / 2 DO / 2 AI(0–10V/4–20mA) / 1 AO / X2 RS485 (Modbus RTU 可选需固件支持)
- 制动单元：无内置制动斩波器（NNBV 代码=无制动单元），大惯量负载需外置制动单元+电阻
- 冷却/防护：强制风冷（轴向风扇），IP20，书本型尺寸约 73(W)×153(H)×173(D) mm（W×H×D 需核对手册）
- 工作环境：0～+40℃ 无降额（+40～+50℃ 线性降额至 80%），湿度 ≤95% RH 非凝露
- 认证：CE / UL / cUL / c-tick，符合 RoHS
- 调试软件：IndraWorks / IndraDrive 参数化工具（需 Rexroth 编程电缆或 USB→X3 口）
产品介绍
FCS01.1E-W0011-A-04-NNBV 是博世力士乐 IndraDrive Fc 家族里的小功率紧凑型变频器，书本型窄机身可以无间隙并排安装在控制柜内。它主要给 1.1kW 级异步电机或永磁同步电机供电，做简单的速度/转矩控制——输送带、风机、小型主轴冷却泵之类场合够用。相比高端 IndraDrive M 系列它没有 Sercos 实时运动总线，靠端子给定或 RS485 Modbus 跑，成本低、接线简单。
我在包装线改造里用它替掉老式模拟给定变频器，无传感器矢量模式启动力矩明显好，低速不”爬行”。有一点要注意：NNBV 后缀表示无内置制动斩波器，大惯量急停或频繁减速需要外置制动单元，别指望靠直流制动扛住大惯性负载。另外内置 RFI 滤波器要求柜体良好接地（PE 线径≥2.5mm²），否则漏电流保护器易误跳。
应用场景与行业案例
凌晨两点输送线突然报过流跳车——查下来是前级老变频器 IGBT 老化炸管，整条包装线趴窝等着恢复。FCS01 这种紧凑机型柜内通常有预留位或并排空间，换上去十分钟搞定。
典型场景：
- 食品/药品包装线输送驱动（包装机械）——多台 并排装辅助电箱，通过端子 DI 接收启停/方向、AI 给速度设定，非它不可因书本型省柜内空间且内置滤波器免外挂。
- 机床冷却液泵 / 切屑输送机（CNC 辅机）——1.1kW 异步电机恒速或比例跟随主轴转速，无总线要求用端子控制最经济。
- 轻工印刷张力放卷小功率牵引（印包）——无传感器矢量控制保证低速启动力矩，避免薄膜松弛，RS485 可读运行状态做简单 OEE 采集。
- 通用风机/水泵节能改造（楼宇/水处理）——V/f 平方律匹配风机曲线，通过 AI 接压力/压差变送器做闭环。
真实案例：
华东某药企胶囊填充线，主输送变频器（某日系品牌 0.75kW）雷击炸机停产待件三天。库房恰有块 Rexroth .1E-W0011-A-04-NNBV 拆机测试好备件（原线选型偏大但兼容），断电拆旧→装新→按电机铭牌 1.1kW/3.0A 做电机识别自整定(Id_motor_setup)→端子分配(启停 DI1、方向 DI2、模拟给定 AI1)→解除连锁后点动确认转向→恢复生产。全线当天下午复产。老师傅说：”以后辅机也留块 Rexroth 备件，别再等品牌专件等三天。”
