描述
产品详情
· 型号：BTV04.2GN-FW（Bosch Rexroth Indramat BTV04.2 GN variant，FW=需要固ware烧录/单独订固件）
· 品牌：Bosch Rexroth（原Indramat → Bosch Rexroth Drive & Control）
· 系列：BTV04 / System 200（Indramat System 200系列操作面板，常用于机床/印刷/包装驱动柜）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | BTV04.2GN-FW（BTV04.2=base type，GN=German/标准键布局？需核对，FW=firmware required separately或已烧FW版本） |
| 系列归属 | BTV04系列微型操作面板，属Indramat System 200 / Rexroth Drive Control HMI |

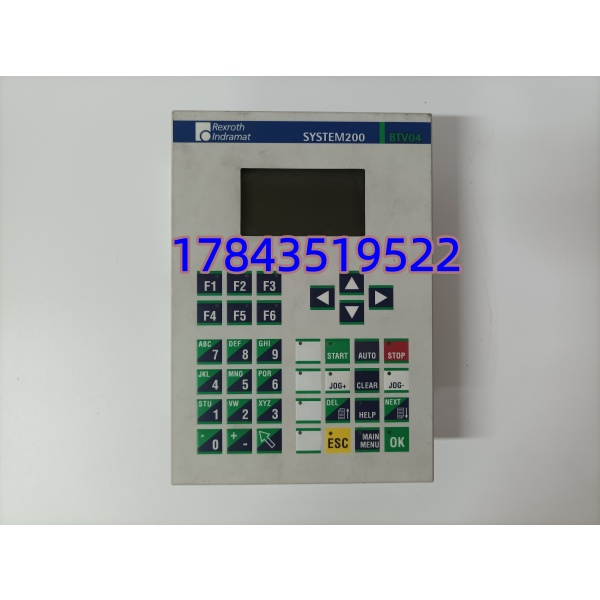

| 显示与键盘 | 128×64像素单色图形LCD（CFL冷阴极荧光背光，背光寿命标MTBF>3万小时实际8年暗），38键键盘（16键带LED指示灯，7键可编程带LED，剩余功能键固定） |
| 处理器与内存 | 68000-class微controller（原厂Datasheet标“16-bit microcontroller”），1 MB Flash，512 KB RAM（用于配方/报警/曲线） |
| I/O与接口 | 10路隔离DI 24V DC（湿触点），11路隔离DO 24V DC/0.5A（驱指示灯/小继电器），COM1=RS-485（Indramat总线/Modbus RTU），COM2=RS-232（本地PG/service），前侧PS2?无，后侧端子排 |
| 供电与功耗 | 24 V DC（范围18–30 V DC），典型功耗≈9.6 W（背光开），反向极性保护，端子排进后部IP20区 |
| 安装形式 | 柜门开孔嵌入式装（前IP65铝壳露外，后IP20壳进柜），DIN导轨独立装可选（带适配器），四角M4螺钉锁紧柜门 |
| 诊断LED | 前面板Power LED绿（背光联动），Key LED（16键各带LED），Program LED闪运行中，Err LED红（通信/内存） |
| 工作温度 | 0°C至+60°C（标准柜内，前面露柜外0–50°C人机区），宽温–20至+60需核对，存储–20至+70°C |
| 防护等级 | 前面IP65（铝制面板+按键膜，耐油/冷却液溅），后壳体IP20（柜内），湿度5–95%非冷凝 |
| 固ware与兼容 | FW后缀=Firmware，需单独从Rexroth订或烧录（Indramat System 200 v2.x/v3.x），严格来说它只在FW v2.1以上支持Modbus RTU on RS-485，老v1.x只Indramat专有总线 |
| 物理尺寸 | 前面面板约148×96 mm（开孔约138×86 mm），深度后伸≈80 mm，重量≈0.6 kg（含铝壳） |
| 认证 | CE、UL 508、cUL、IEC 61131-2、RoHS（老批可能非RoHS），MTBF标称>8万小时（原厂Datasheet，背光CFL 3万小时后暗） |
| 关键备注 | 渠道混标严重：.2GN-FW是操作面板不是驱动模块（Indramat驱动是DDS/DKC），FW需单独烧且版要匹配Indramat CPU（如DE2/DDS2），买时确认FW已烧还是空Flash需现场烧，空FW上电只背光亮无字符 |
产品介绍
从维护者视角切入：.2GN-FW就是老Indramat/System 200驱动柜门上那块“小蓝屏键控”——印刷机/机床操作工爱它因为38键带LED直接设驱动参数、看报警曲线128×64够显示扭矩/速度图，不用开笔记本连DriveTop。现场实测发现，这货头号故障不是MCU死是CFL背光暗掉（8年MTBF标3万小时实际5年始暗），操作工半夜看不清屏乱按7个可编程键引参数改写跳闸，或者按键膜进冷却液键粘常通。严格来说，它只在FW v2.1以上支持RS-485 Modbus RTU连第三方PLC（老v1.x只Indramat专有总线，空FW上电背光亮但LCD无字符只“— —”或全暗），别在现场拿新FW下到old DDS2驱动赌通信拒载。作为库存经理，属B类偏A的人机件：单价三四千，屏暗/键粘=操作工瞎按跳闸非计划停印刷线日损十万，原厂EOL交期找拆12周，建议柜顶留1件冷备做Buffer stock（含烧好匹配FW版），每24个月上电测背光亮度+键LED闪，别只备驱动模块不备面板操作工盲操作。
供应链看，Indramat→Bosch Rexroth System 200早停产生物，新用IndraLogic/IndraControl V系列HMI，但国内老印刷/机床/包装线还跑，二手NOS流转。TCO坑：FW需匹配驱动CPU版（DE2要FW v2.x，DDS2要v3.x），备件必须kit打包.2GN-FW+已烧匹配FW+RS-232 null-modem线（原厂9针本地服务）+备用键膜，单买裸空FW上电无字符现场救火变灾难。ABC分类B+类，安全库存SS=1件烧好FW测试+1件裸空做呆滞转修，资金占用<一次印刷线误跳停批料损八万。
应用场景与库存策略
痛点切入：老印刷机Indramat DDS2驱动柜用.2GN-FW设张力/速度，CFL背光暗键膜进油墨粘常通，操作工盲按改参数引急停非计划停线日损八万，原厂交期停产生物找拆12周第三方翻新品键膜硬手感不同操作工拒用。
典型场景与备货建议：
- 印刷/包装线Indramat System 200：驱动柜门.2GN-FW设张力/报警曲线，非它不可因为38键LED编程操作工习惯不换屏（新HMI开孔不对），建议B+类设SS=1件烧匹配FW（DE2 v2.x或DDS2 v3.x）测试+键膜备件，柜顶防潮柜每24个月上电测背光亮度（手遮看暗否）+键LED闪，每年强换键膜若冷却液区。
- 机床主轴驱动柜：冷却液溅前面IP65但膜老化粘，建议备1烧FW件+1裸空+键膜备，Last-time-buy囤2套烧好FW（一个柜1面板无冗余，坏=操作盲设参数停线），资金<机床换批料废五万损。
- 食品饮料灌装线：高湿洗区，前IP65铝壳积垢背光暗，建议由Rexroth授权做VMI，kit=.2GN-FW烧FW+RS-232 null-modem+键膜备+M4螺钉备（螺丝丢现场装不进柜门开孔），单买裸空FW上电无字符现场救火变灾。
- 偏远纺织厂驱动柜：物流季冻，BOM展开备成套面板+烧FW匹配驱动CPU版+RS-232线+键膜，按ISA-95不是单件，免到现场发现FW空或开孔尺寸138×86不对（.2 vs BTV03开孔差2mm装不进）。
真实案例：晋南印刷厂老海德堡四色机Indramat DDS2驱动柜，.2GN-FW（FW v2.3 for DE2）CFL背光暗到操作工看不清张力曲线，急停后重设参数按错键膜粘常通引急停跳三次废批八万。翻柜有裸.2GN-FW空FW无屏显，原厂无。记关停老包装线拆套：.2GN-FW烧FW v2.3（标“2023-08上电背光OK/键LED闪/RS-232连DriveTop读参数”），夜班断驱动24V空开（面板后端子可拔但稳断防弧），卸四角M4螺钉柜门开孔取旧面板（前IP65铝壳油墨垢），装新进开孔拧M4，接后端子24V/RS-485/DI-DO，上电背光亮128×64显“Indramat FW v2.3”，DriveTop连RS-232读驱动参数一致，操作工设张力曲线OK，启线印刷。事后批B+类Buffer=1烧FW件测试+键膜备每18月强换/邻厂互备，交期够停两次批料。
