描述
产品详情

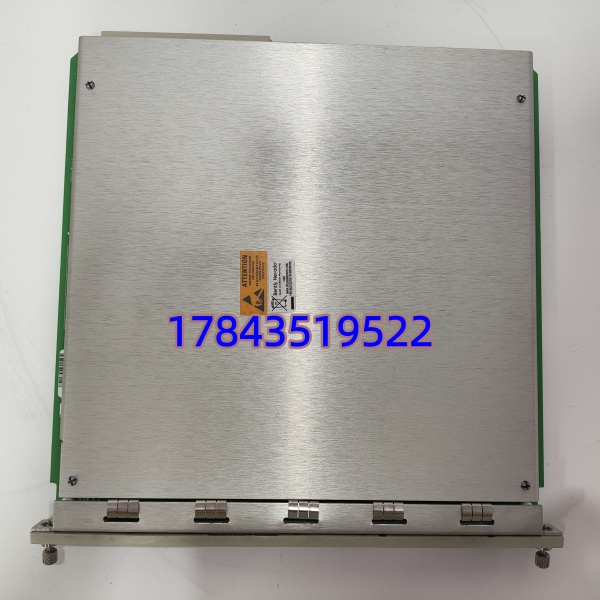

· 型号：3500-32（Bently Nevada 3500 Series Relay Module，Associated P/N 125712-01 / 128229-01 等 Rev）
· 品牌：Bently Nevada（Baker Hughes — Mechanical Protection & Condition Monitoring）
· 系列：3500 Series — Relay / Digital Output Module (DOM)
规格参数

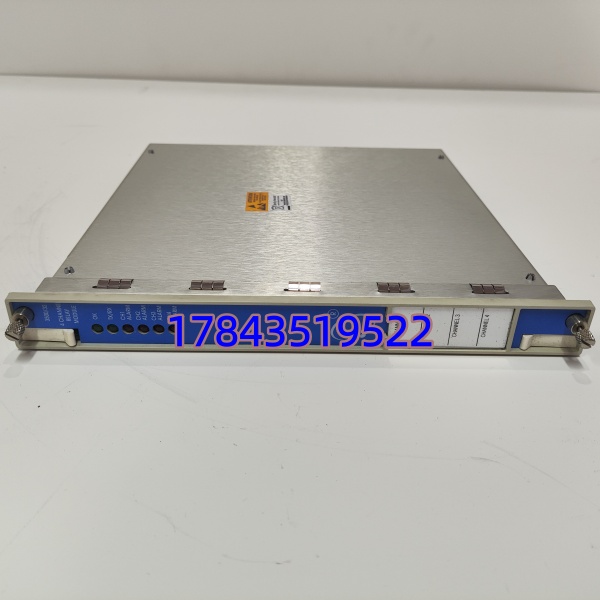

| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/32 — 4-Channel Relay Module；常见物料 125712-01(模块本体)、128229-01(EPROM/Firmware)、3500/32-01-00(标准单模块配置) |
| 适用系统 | Bently Nevada 3500 Machinery Protection System — 须与 3500/20 RIM(Rack Interface Module) 同框使用（RIM 提供背板仲裁与 TMR 表决逻辑） |
| 插槽位置 | 3500 框架任意 I/O 槽位（Slot 2~16 依框架大小，不可占 Slot 1=RIM），1槽宽度 |
| 输出通道数 | 4 路独立 SPDT (Form C) 电磁继电器 |
| 触点额定 | 电阻性负载 5A@250V AC / 5A@30V DC；感性负载降额（建议 ≤2A@240V AC 电机启动线圈类） |
| 动作逻辑 | 每通道可独立映射至任一块监测卡 Alert/Danger(1st/2nd) 或 AND/OR 组合、Voting(与 RIM TMR 配合做 2oo3 等)；软件组态 via 3500 Configuration Software |
| 与 RIM 关系 | Relay 模块不自持逻辑——它执行 RIM 背板下达的 Trip/Ack/Reset 指令；RIM 故障(无 Watchdog) 时 Relay 可配 Fail-Safe 或 Latch 最后一态（依组态） |
| 状态指示 | 前面板 LED：OK(绿)、TX/RX(绿闪)、各通道 Trip(红/灭)、Module Fault(红) |
| 配套需求 | 必须同框有 3500/20 RIM（或 3500/22M TDI+RIM 组合用于通信）；TMR 框架通常配 3×3500/20 + 3×3500/32 做三取二输出 |
| 供电要求 | +5V / +12V 取自 3500 框架背板电源（PS 模块如 3500/15），典型功耗 <5W |
| 工作环境 | -30～+65℃ 运行（-40～+85℃ 存储），5～95%RH 非凝露，G3 防腐涂层(ISA-S71.04) |
| 认证标准 | CSA/NRTL、CE、ATEX/IECEx Ex nA IIC T4 Gc（部分批次 Class I Zone 2），符合 API 670 |
| 安装形式 | 插装 3500 框架 I/O 槽，支持在线插拔（建议先 Disable Channel 或置框架 Config Mode） |
| 物理尺寸/重量 | 标准 3500 模块 ≈160×22×200mm / ≈0.2kg |
| 新代替代 | 3500/32M（增强诊断、部分批次更长机械寿命）物理同槽兼容——通常可替旧 3500/32 但需核对 Firmware Rev 与 3500 Config Software 最低版本兼容 |
产品介绍
（从 E 维护者视角切入）3500 框架里振动监测卡负责”看”轴振/瓦温超不超，真正把 Danger 信号变成硬接线跳闸触点到 ESD 柜的是 3500/32 继电器输出模块——它跟 RIM(3500/20) 配对干活，RIM 做表决仲裁、3500/32 单纯驱动 SPDT 继电器线圈。严格来说 3500/32 不装 RIM 会报”RIM Missing”且不输出，换 Relay 卡后第一件事不是看灯而是连 3500 Configuration Software 确认 Channel Mapping（Alert/Danger 1st/2nd 绑定到哪路继电器）没被意外 Reset，老版本软件(<v4.x) 换新 3500/32M 有时需升 Config Soft 才能识别——这点现场碰到过白插卡。
Bently Nevada 未全线 EOL 3500/32 但特定早期 Rev(125712-01 某些步进制) 新件紧俏，市面流通含 NOS + 测 OK 拆机。按 ABC 分类——Relay 模块输出直接连跳闸回路/ESD 允许条件属 A 类（单点失效=保护触点拒动或误闭合计安全功能受损），建议按在线 3500/32 卡总数 5%~10% 留冷备最低每 3500 保护框架保 1 块测 OK 件（TMR 三取二架构确认三块可互备后至少留 1 块备件）；新项目或备件断供可用 3500/32M 升代（确认 Config Software 版本支持）。同步备份 3500 .cdb 组态文件——换卡后 Download from RIM 恢复映射。（具体 TMR Voting 配置及 3500/32M 兼容矩阵参阅 Bently Nevada 3500 Series Hardware Manual/ 3500/32 & 3500/32M Instruction Manual）
应用场景与库存策略
3500 继电器输出卡若故障（多见继电器触点粘死致误跳闸或线圈驱动芯片失效致拒动、RIM 失步锁输出），表现常为某路 Trip LED 常红不灭(粘死)或 Danger 时继电器不吸合(拒动) + RIM Event Log 记 “Relay Module Communication Lost”。现场实测发现最脆弱是驱动压缩机/泵跳闸的大感性负载（未加 RC 吸收或续流二极管）加速继电器触点氧化或熔焊，以及框架电源模块纹波致 Relay 卡 Watchdog 偶发复位。
- 电力/油气—汽机/燃机/压缩机 TSI 保护 Danger→硬接线跳闸 ESD(3500/32 输出经 ANSI/NFPA 70或 2oo2/1oo2 表决)→ 3500 原生 Relay 模块与 RIM 绑定架构 → 建议：在线 3500/32 卡≥4块按1块冷备（最低每独立保护框架保1块测OK件，TMR架构确认三块互备兼容性后至少留1块），存防静电袋每2年上电插离线3500框架看 OK 绿灯+RIM 能识别；跳闸回路建议加载 RC Snubber(0.1µF+100Ω)或 SSR 接口隔离降低触点磨损。
- 一般状态监测仅报警(DO 非跳闸)用途 → 可用 3500/32 或外置 DO 网关替代 → B类可适当降配备件。
- 采购红线 → 下单须完整：①3500/32(-01-00 等 Option)或确认 3500/32M 向上兼容 ②关联 EPROM/FW Rev 兼容现网 Config Software 版本（提供现网 3500/20 RIM FW Ver. 给供方核对）③要求供方提供上电自测 PASS（插 3500 框架 RIM 识别、4 路继电器手动触发听吸合声/DMM 通断）。
- 验收要点 → 要求供方：①序列号及 BN 标签清晰(含 P/N 125712-01 或 128229-01 Rev) ②插带 RIM+PS 的 3500 框架 Boot OK 绿灯、无 Module Fault ③通过 3500 Config Soft “Relay Test” 逐通道强制吸合/释放验证 SPDT 通断+DMM ④备份现网 .cdb 文件验证 Download 正常。
真实案例： 去年协助某 9F 燃机 TSI 年检，模拟 #1 轴振 Danger(设 12.7mil) 做保护传动——3500/32 Ch2（去 ESD Trip A 回路）不吸合，LED 正常但 DMM 量 NO-NC 未切换。拆卡闻微继电器区无焦味，查为驱动三极管早期老化致线圈欠流——RIM 记 “Relay Ch2 Failed to Activate”。库房有块早收 NOS 3500/32M（确认 Config Soft v6.x 支持）插帧→3500 Config Soft Connect→Download .cdb→Relay Test 四通道 PASS 恢复约 20 分钟（提前笔记本存 .cdb + 年检验证触点动作是关键）。回来按”每 3500 保护框架保 1 块冷备(优先 3500/32M 向下兼容)+ 跳闸回路 RC Snubber 增补”追加 Last Buy，今年春检把超 12 年老 3500/32 轮换做强制吸合 100 次除氧化层+接触电阻测试(<50mΩ)，MTTR 压到换卡+Download 约 10 分钟。
