描述
产品详情

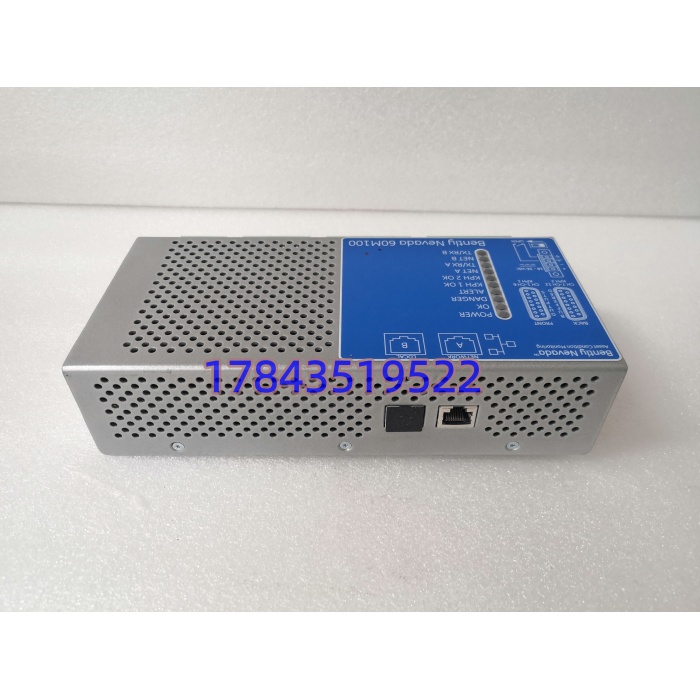

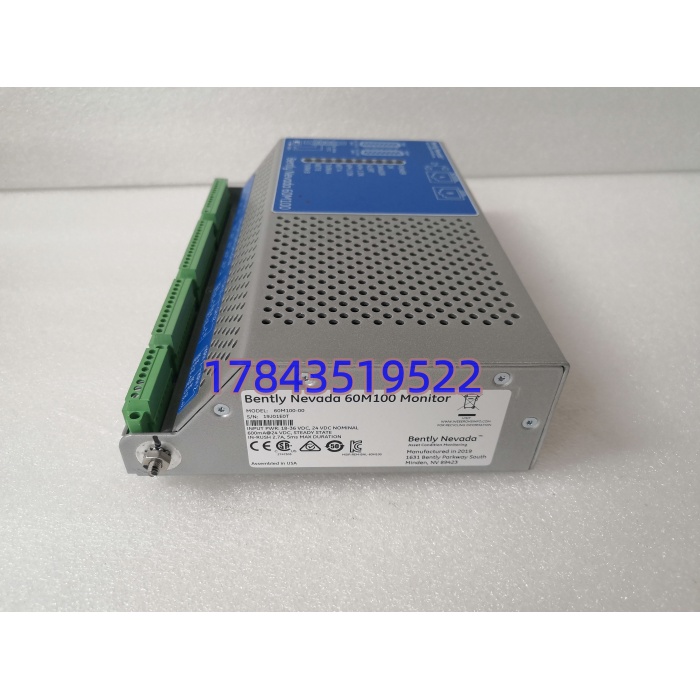

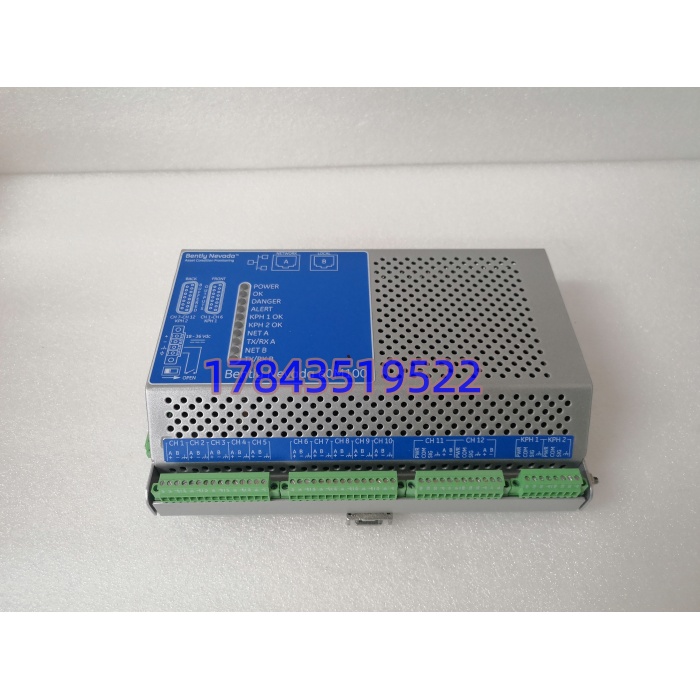

· 型号：60M100-00
· 品牌：Bently Nevada
· 系列：60M100 状态监测系统（CMS）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 完整标识 | 60M100-00（后缀 -00 为标准 AAA 配置，非传感器电缆） | 采购必须核对后缀，别和 60 米延伸电缆混 |
| 产品定位 | 通用机械设备在线状态监测器（CMS） | 用于趋势分析与故障预警，非 SIL 级硬保护 |
| 输入通道 | 4 路差分模拟输入（可组态为加速度/速度/位移/DC 趋势） | 兼容 ICP（+24V 恒流源）与毫伏型传感器 |
| ADC 性能 | 24 位 Σ-Δ 模数转换，动态范围 >100 dB | 支持 102.4 kS/s 总采样率 |
| 分析功能 | 时域波形、频谱、阶次谱、包络解调（GAP）、峰值/峰峰值/RMS | 板载 DSP 运算，减轻上位机负载 |
| 转速跟踪 | 支持 1 路 Keyphasor 输入，实现阶次跟踪与转速锁定 | 与 3500/25 功能类似但非保护级 |
| 通信接口 | 双 10/100M RJ45，Modbus TCP / OPC UA / Bently 私有协议 | 可菊花链连接，减少布线成本 |
| 供电 | 18–32 VDC（典型 24 VDC），DIN 导轨取电，无外置电源模块 | 功耗约 5–8 W |
| 诊断 | 传感器开路/短路检测、ADC 自校准、内部温度传感器 | 前面板 Link/Act / Status / Sensor Err LED |
| 安装形式 | 35 mm DIN 导轨安装 / 柜内螺钉固定 | 尺寸约 120×100×60 mm，IP20 防护 |
| 环境适应 | 运行 -40~+70℃（宽温），存储 -40~+85℃ | 5–95% RH 非凝露，G3 涂层可选 |
| 软件生态 | 原生接入 System 1，支持第三方 SCADA（Modbus TCP） | 配置通过 Bently 配置软件或 System 1 |
| 生命周期 | Bently Nevada 已将其列为 Legacy/逐步退市 | NOS 与拆机件混杂，防改丝印 |
| 认证 | CE / UL / ATEX/IECEx Zone 2（依具体批次） | 以原厂出厂标签为准 |
产品介绍
从维护者视角切：这块模块最容易被采购按“60M”搜到 60 米延伸电缆或者 3300 XL 探头，结果到货是一卷线或者一根棒状传感器，插不进 DIN 导轨——60M100-00 是 CMS 的大脑，不是传感元件。在某个风电场 SCADA 改造项目里碰过：技改新增振动监测点，采购按“Bently 60M”买了 60 米延伸电缆回来，现场哭笑不得。后来换了 60M100-00，却发现 System 1 里读不到数据，查了一天发现是交换机端口强制了 1000 Mbps，这卡只认 10/100M，自协商失败后直接哑了。它值钱不在 4 个通道，在“板载包络解调（GAP）”这一招——轴承早期故障的特征频率往往淹没在高频噪声里，普通 FFT 看不出来，GAP 能把冲击能量解调出来，提前几个月预警轴承剥落。
严格来说，60M100-00 在 Bently 产品路线图里已让位于更新的无线或一体化 CMS 方案，但国内 2010–2020 年上的那批风电齿轮箱、水泵群、空压机组，60M 系统未来 10 年还得靠它传数据，整机迁 System 1 新版或无线方案是软件+硬件全换（停机 1–2 天+重新建趋势库）。TCO 算下来，重要风机机群每 20 台备 1 件 NOS 冷备，比一次齿轮箱崩齿（风电 50–100 万+停机一周）划算得多。买的时候必须核三件事：是 -00 后缀（标准配置）、供电是 24 VDC DIN 导轨、System 1 版本能否认，别只看 60M100 五个字母付款。
应用场景与库存策略
状态监测器坏起来不是“没保护”，是“没预警”——轴承悄悄剥落，趋势库里只有稳态数据，等到 3500 报 Danger 跳机时，轴承已经碎了。60M100-00 归 ABC 里的 B+ 类——单价中等、故障低频、但缺它时预测性维护能力直接归零。
- 风电场齿轮箱/主轴监测（每箱 1 台 60M100-00 采 4 路振动+1 路转速）：非它不可（System 1 原生 CMS 路径）；建议每 20 台风机备 1 件 NOS 冷备，海上风场按 10 台备 1 件。
- 石化厂泵群/压缩机群（多机组集中 CMS 采集）：可用拆机整新件；建议区域厂共享 1 件，不单列单机。
- 老 System 1 系统延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别拿 3500/42M 硬代（那是保护模块，无包络解调），也别指望用普通 PLC 模拟量卡替（精度和分析功能不足）。
- 海上/高湿环境：必须核 G3 敷形涂层批次，普通工业版不能替；封存前拍模块面激光印+涂层标识同框。
- ROI 口径：备件 0.8–1.5 万块，一次风电齿轮箱崩齿损失 50–100 万，囤一件回收比 1:50 以上，且保的是维修窗口期的决策依据。
真实案例：某海上风电场 2025 年春季巡检，#B12 机组 System 1 报“CMS 通信中断”，现场登塔检查发现机舱控制柜内 60M100-00 的 Link 灯灭，重启后恢复但两天后再次掉线。工程师怀疑是交换机端口问题，换了端口故障依旧。拆下模块发现 RJ45 口内部簧片氧化发黑（海上高盐雾），导致接触不良。库里只有一块标 60M100 但后缀是 -01（特殊配置）的拆机件，插上 System 1 报配置不匹配。从陆上基地调一块 60M100-00 NOS，停机 4 小时更换+重新做传感器灵敏度校准恢复。事后该风场把“同后缀+季度通信连通性测试+RJ45 口防盐雾喷剂处理”写进运维规范。
