描述
产品详情

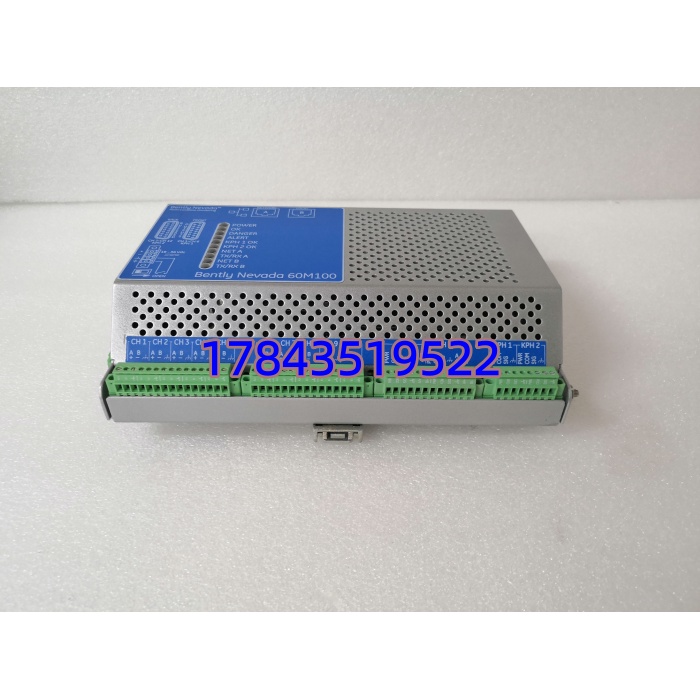

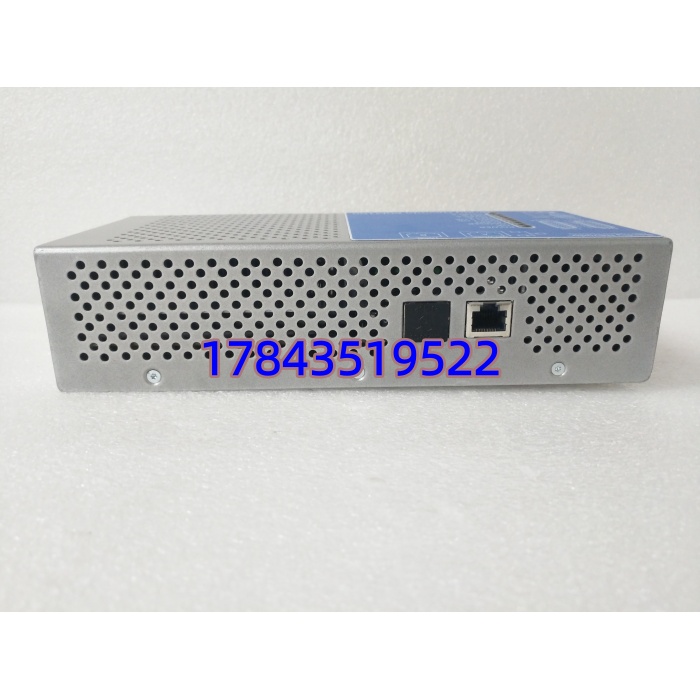

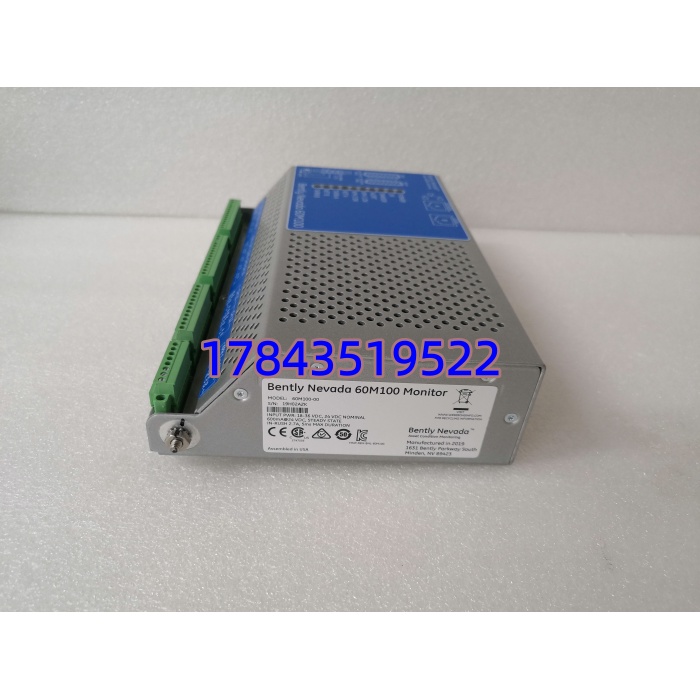

· 型号：60M100-00
· 品牌：Bently Nevada（Baker Hughes旗下，原 GE Bently）
· 系列：60 Series Condition Monitoring System（60M100 监测模块）
规格参数
- 完整型号标识：60M100-00（后缀-00/-01等区分I/O配置或固件版本，需核对原厂选型表）
- 产品定位：60 Series 在线振动/轴振动监测模块，用于泵、风机、压缩机、小型汽机等旋转机械
- 输入通道：典型 2 或 4 通道动态信号输入（依具体版本，支持电涡流位移探头或 IEPE 加速计，以铭牌为准）
- 兼容传感器：Bently Nevada 3300 系列电涡流探头（典型 8 mm/11 mm，灵敏度 7.87 V/mm 或 200 mV/mil）+ 延伸电缆 + 前置器；或 ICP/IEPE 加速度传感器
- 信号处理：真 RMS / 峰值 / 峰峰值可选（依组态），带滤波及报警比较逻辑
- 报警输出：固态继电器或机电继电器报警（Alert / Danger 两级，可组态延时）
- 模拟输出：典型 4–20 mA 比例于测量值（供 DCS/PLC 采集趋势）
- 通信/接口：RS-485 Modbus RTU 或厂家专有协议（部分版本带 Ethernet，需核对选型后缀）
- 供电：标称 24 VDC（允许范围通常 18–32 VDC，个别版本支持 85–265 VAC，以铭牌为准）
- 工作温度：通常 0℃～+60℃（存储 -40℃～+85℃，具体需核对手册）
- 安装形式：插入 60 系列机架/机箱（DIN 导轨或机架固定），宽度约 1 TE～2 TE
- 认证：CE、cULus、ATEX/IECEx（部分版本，以实物标签为准）
- 配套：需配对应电源模块、端子排及传感器前置器供电（电涡流需用 Bently 前置器 -05/-10 系列）
产品介绍
60M100-00 是 Bently Nevada 60 系列里的紧凑型在线振动监测模块，定位介于简单便携式测振仪和全套 3500 TSI 框架之间。适合不想上全套 3500 但又需要对关键辅机（给水泵、引风机、增压机）做连续振动监测和报警联锁的场合。模块直接接受电涡流前置器输出或 IEPE 加速计信号，内部完成滤波/报警判定，给出 4–20mA 给 DCS 做趋势，同时本地继电器可参与机组跳闸或报警驱动。
有一点要注意：60M100 不是 3500/22M 框架内的 I/O 卡，不能插进 3500 机架。它是独立 60 系列系统的组成部分（或作为 3500 系统之外的小型 CMS 节点）。老系统如果原设计就是用 60M100，换件直接插回原机架灌参数（EEPROM 内通常有配置）；若你原本是 3500 系统却买成 60M100，那对不上，别买错。
应用场景与行业案例
半夜值班电话响——化工厂锅炉给水泵非驱动端振动突升但未跳闸，中控只有就地巡检记录无在线趋势。原设计配了 Bently 60M100 做辅机振动连续监测，4–20mA 进 DCS 趋势捕捉到 7.2 mm/s 爬升，提前安排窗口停机检查，发现靠背轮橡胶圈碎裂。没这监测模块就只能靠人工听棒或等跳机。
典型场景：
- 火电/化工 — 锅炉给水泵、循环水泵、引风机轴振/瓦振连续监测，4–20mA 送 DCS 做预报警趋势。
- 炼油/石化 — 原料油泵、压缩机辅机监测，继电器输出参与辅机允许启动联锁。
- 造纸/冶金 — 高速纸机辊筒、轧机主传动轴承振动监测，Modbus 上传至厂级 CMS。
- 水处理 — 大型潜污泵/鼓风机在线振动保护，替代纯人工点检。
真实案例：
前年去一个自备电厂处理 #2 给水泵振动大报警频繁误动。原系统 3500 只保主机，三台给水泵早年加过 Bently 60M100-00 做独立监测（继电器串进辅机启动允许回路）。运行两年后 DCS 趋势里看到非驱动端振动从 3.1 慢慢爬到 5.8 mm/s，但继电器没动作——查柜内发现 60M100 Alert 灯常亮但 Danger 未触发，原来上次校验有人把 Danger 设太高。趁小修打开 60 机架，拔出 60M100-00 看背板干净（无氧化），在线重校报警设定值（Alert 4.5 / Danger 7.1 mm/s），插回原位不需重下装（参数在模块 EEPROM）。随后一个月趋势稳定，再无虚假报警。老兄弟说”这小盒子救过我们好几次非计划停机”。
