产品详情

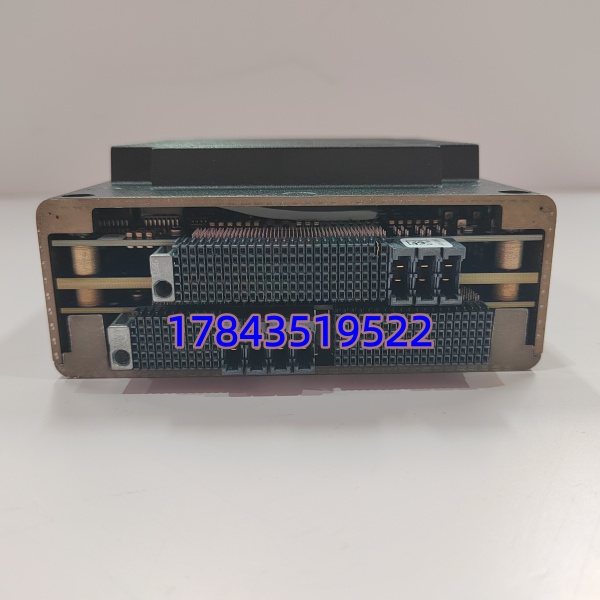

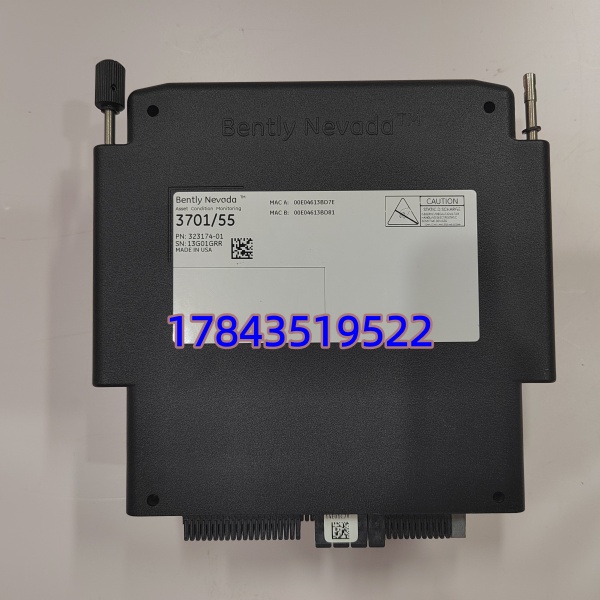

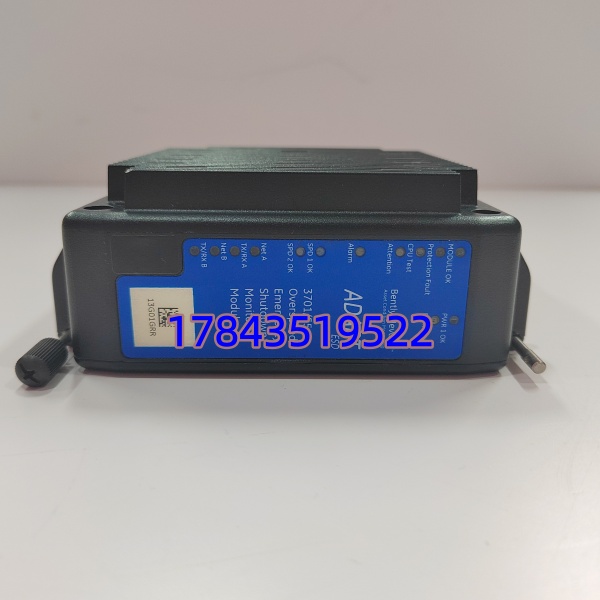

· 型号：3701/55（ADAPT ESD CPU Module，常见部件号 323174-01）
· 品牌：Bently Nevada（本特利）
· 系列：ADAPT Overspeed & ESD System
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3701/55 ADAPT ESD CPU Module（323174-01） |
| 制造商 | Bently Nevada / Baker Hughes |
| 架构 | 三重模块冗余(TMR)，三路独立CPU并行投票 |
| 安全完整性等级 | IEC 61508 SIL 3（系统级认证） |
| 行业认证 | API 670(5th Ed)、API 612 |
| 转速(Speed)输入 | 6通道，分两组，支持磁电式/电涡流探头脉冲输入 |
| 数字量输入(DI) | 32通道，其中12通道可组态为4–20 mA模拟量输入 |
| 继电器输出 | 每模块5个（4个逻辑控制＋1个状态反馈），支持1oo1/2oo3表决 |
| 模拟量输出 | 每CPU 2路4–20 mA（共6路记录仪输出） |
| 逻辑执行时间 | ≤ 2 ms（输入→逻辑决策） |
| 继电器切换时间 | ≤ 8 ms |
| 通信接口 | 冗余10/100 Mbps以太网，每CPU 2端口，支持Modbus TCP |
| 供电要求 | 冗余 DC 18–36 V（典型24 VDC），也可选 AC 85–264 V版本底座 |
| 工作温度 | -30 ℃ ～ +65 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安装方式 | 机架式/导轨安装，适配ADAPT ESD专用底座（如323073-01输出底座） |
| 自诊断功能 | 上电及周期性RAM/ROM/I/O自检，故障隔离指示 |
产品介绍
现场碰到过汽轮机改造项目，原ESD是老式继电器硬接线超速保护，误动率高且无法记录跳闸原因——换成3701/55后最大的改变不是”更先进”，而是你能直接在组态软件里看到哪路速度探头先超阈值、DI卡哪个通道抖动了，这才是真正帮维护人员缩小排查范围的东西。它本质上是一台带TMR表决的安全PLC，把超速检测(ODS)和紧急停机逻辑揉在同一机框里，省掉外挂超速继电器柜。
相比单CPU安全继电器，TMR架构允许任意单模块故障不影响安全动作（fault-tolerant），且内置自诊断能把”拒动风险”压到SIL 3要求范围内。对采购而言值得留意的是：它兼容Bently Nevada速度/振动探头家族（3300系列电涡流、磁阻探头），Modbus TCP直连DCS或SCADA，基本不用额外协议网关——这意味着项目集成成本和调试工时都比拼凑分立超速+PLC的方案低。交期方面国内常用渠道一般有少量库存，特殊认证版（TÜV证书副本、防爆区域适用声明）建议提前2–4周确认。
替换与升级建议
✅ 直接替换
- ADAPT ESD初代CPU模块（同物理尺寸、同底座插槽）→ 3701/55可直接插拔替代，只要ADAPT机架固件≥v2.5（建议升到v3.x），原组态逻辑通常可导入，改动量极小（约0.5人日重校I/O映射）。
⚠️ 软件兼容（需改配置）
- Triconex或其它品牌TMR ESD（如HIMA F3xxx系列）→ 功能近似但I/O地址、超速逻辑梯形图需全部重写，通信映射也要重新组态，工程量大（约3–5人日），硬件无法混插。
- Bently Nevada 3500/22M 或 3500/53 超速监测器 → 3500是纯监测框架不是ESD，3701/55多了安全输出表决逻辑，不能简单代换，需新增ADAPT底座及供电，属系统级改造。
❌ 硬件不兼容
- 3500系列 I/O 卡（如3500/42M、3500/33）→ 物理插槽、背板总线、供电完全不同，强行混用会烧板，必须以ADAPT专用底座+电源模块配套采购。
若无ADAPT底座(如323073-01继电器输出底座、电源模块)，仅凭3701/55无法独立投运，需同步确认底座库存。
常见问题解答 (FAQ)
Q1：这玩意能直接换我机柜里旧的ADAPT CPU吗？要不要重写逻辑？
A：物理上可直接插同型号底座。固件版本匹配前提下（≥v2.5），用ADAPT Configuration Software备份旧工程再下载到新3701/55基本免改逻辑——但务必做一次全通道仿真测试再投运，我曾遇到旧工程里某定时器单位从ms变μs需微调的情况。
Q2：3701/55和3500框架的超速卡是一回事吗？能不能混装？
A：不是一回事。3500是连续监测+报警框架，3701/55是带SIL 3认证的安全停机(ESD)CPU。两者背板不同、不能混插，3500也无法替代ESD表决输出功能。
Q3：你们发的是全新原装还是翻新？有没有原厂COC和质保？
A：我方供应为全新原装渠道货，随货附原厂或授权代理商COC（Certificate of Conformance），质保12个月（非人为损坏免费换新）。请以实际订单备注确认为准。
Q4：交期一般多久？太原这边能发顺丰保价吗？
A：常规全新原装一般1–3个工作日出库（有库存时），期货约4–6周。可发顺丰保价到太原，建议到货当场开箱核对部件号323174-01及 firmware label。
Q5：SIL 3证书和API 670合规文件能提供吗？
A：可提供Bently Nevada官方ADAPT 3701/55 Datasheet（100M8833）及SIL 3 Certificate扫描件，用于HAZOP/SIL Verification报告附件，正式纸质版需向原厂申请。
