描述
关键技术规格
- 输入信号: +10.0 V 至 -24.0 V (支持涡流及磁传感器)
- 输入阻抗: 20 kΩ
- 典型功耗: 8.0 W
- 供电电压: 由3500框架背板供电 (通常框架输入 110 V-380 V AC/DC 视电源模块而定)
- 报警设置: 软件配置设定点,0% 至 100% 满刻度可调
- 输出类型: 比例输出、记录器输出、继电器输出
- 兼容传感器: 3300 8mm/16mm HTPS、7200系列、RAM涡流传感器
- 认证标准: 设计符合 API 670、API 612超速保护要求
- 冗余设计: 支持冗余电源及冗余转速计配置
- 安装位置: 3500框架内任意槽位 (需与TDI/接口模块配合)
- 工作温度: 需以原厂手册为准 (通常 0 °C 至 +65 °C)
产品深度介绍

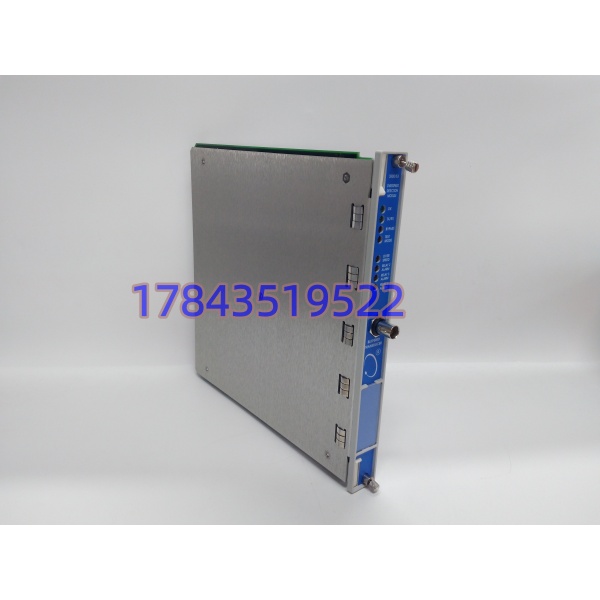

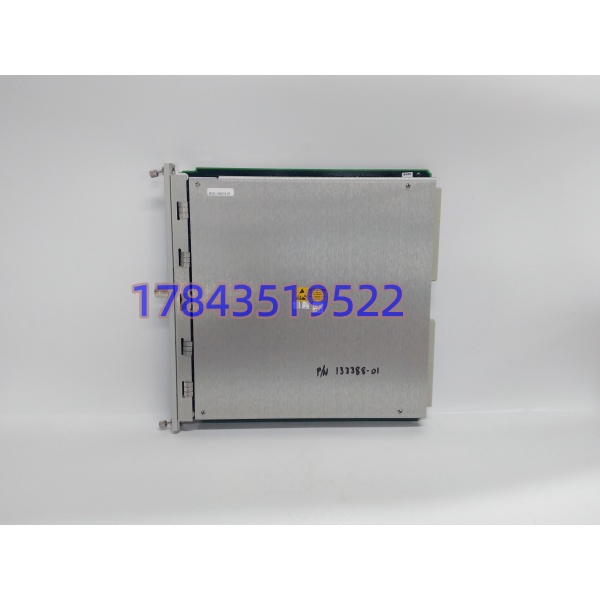

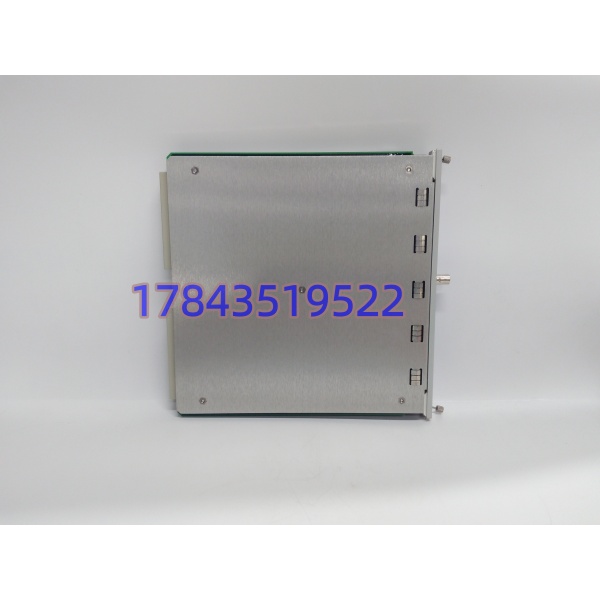

Bently Nevada 350053 是 3500 系列机械保护系统中的电子超速检测模块，专用于汽轮机、压缩机、燃气轮机等高速旋转设备的超速保护。该模块通过接收涡流或磁传感器的转速信号，实时监测设备转速，在超出预设阈值时快速响应并触发报警或停机逻辑，是保障机组安全的最后一道防线。
区别于普通监测卡件，350053 强调高可靠性与冗余架构，满足 API 670标准对超速保护的严苛要求。它可与 3500/22M 框架接口模块通讯，实现数据上传与组态管理，在石化、电力、冶金等连续生产行业中，是解决非计划停机和重大设备损坏风险的关键备件。
应用场景与行业案例
凌晨三点，沿海某炼化厂的汽机车间，主蒸汽阀还没全关，DEH 报了一串转速信号丢失的报警。值班工程师老李冲进电子间，看到 3500 框架上几盏红灯狂闪——超速保护链路里的检测模块挂了。这种时候，哪怕是多耗几分钟去查是哪个槽位的问题，心里都在滴血，汽轮机一旦真飞车，那就是千万级的损失加安全事故。
典型应用场景:
- 石油化工 – 蒸汽轮机与压缩机
炼油厂催化裂化装置的烟气轮机、加氢压缩机。这类设备转速高（通常 >5000 rpm），一旦调速系统失效，必须靠独立的超速检测模块在毫秒级切断燃料和主汽阀。
- 电力行业 – 燃煤/燃气发电机组
汽轮机旁路与DEH系统的三重冗余超速保护（OPC/EH）。350053 在这里不是孤军奋战，而是和两套独立测速通道做表决，防止单点误动或拒动。
- 冶金与化肥 – 大型鼓风机
高炉鼓风机、合成氨厂的原料气压缩机。现场振动大、电磁干扰杂，3500 系列的通道隔离和抗干扰能力比普通 PLC 高出一个量级，关键时刻不掉链子。
- 海洋平台 – 燃气轮机驱动泵
离岸环境的空间受限，框架式安装省地方。ATEX/IECEx 区域认证（需核对具体选项代号）和宽温设计，扛得住盐雾和昼夜温差。
案例: 某乙烯项目大修期间的备件置换
前年秋天，华东某百万吨乙烯装置大修，联锁测试时发现老旧的超速检测卡偶尔报通讯握手失败。原厂查了下，说 350053 这个细分型号早就进入生命周期末期，新出的替代卡固件不向下兼容，直接换要整套改组态，工期至少拖两周。
项目经理老王算了一笔账：延后开工一天就是七位数损失，改组态还得原厂服务进场，预算也超了。最后采购在库存商手里翻出三块全新原装的 350053，我们按要求做了入库验收：核对序列号与原厂装箱单、查防伪标签、外观无黄变老化，然后在专用的 3500 测试机架上跑 Live Test——通电自检 LED 正常、接 3300 8mm 探头做全量程 I/O 模拟、连续 48 小时负载记录温升，附了 Fluke 115 测的绝缘电阻 >10 MΩ 的测试报告。
模块到现场后，老李换了卡、拨回原来的 DIP 开关位置（提前拍了照），下载配置一气呵成，联锁测试一次通过。后来老王在复盘会上说：“关键机组保护链路的备件，不能光看账面价格，得看它能不能原样替上去不碰组态。”那三块卡换完剩的一块，现在还躺在 MRO 冷备柜里贴着 QC Passed 标签。
