描述

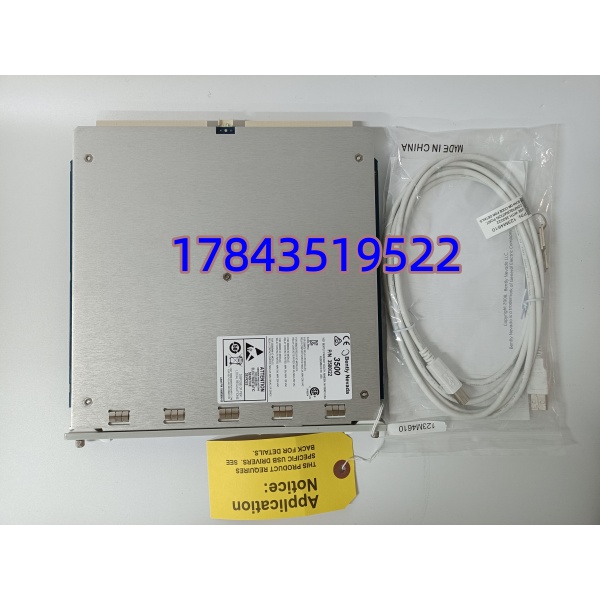

产品细节

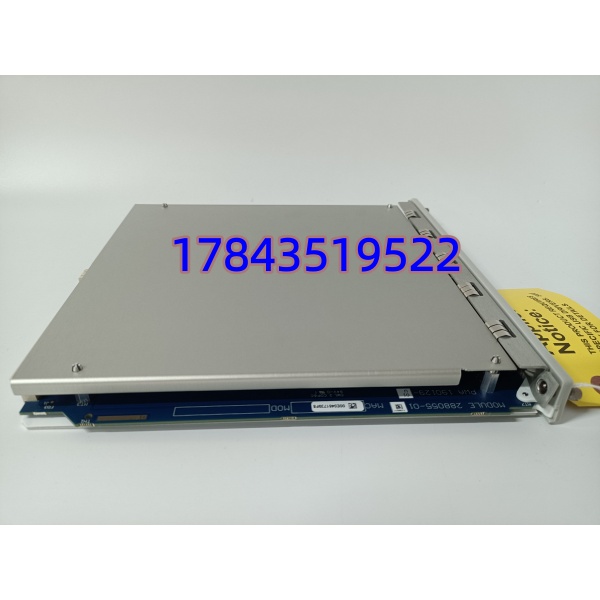

· 型号：350022M（标准写法3500/22M），配套288055-01（选项代码：TDI标准面板，无继电器输出）
· 品牌：Bently Nevada（现Baker Hughes）
· 系列：Bently Nevada 3500机械保护系统，Transient Data Interface（TDI）模块
规格参数

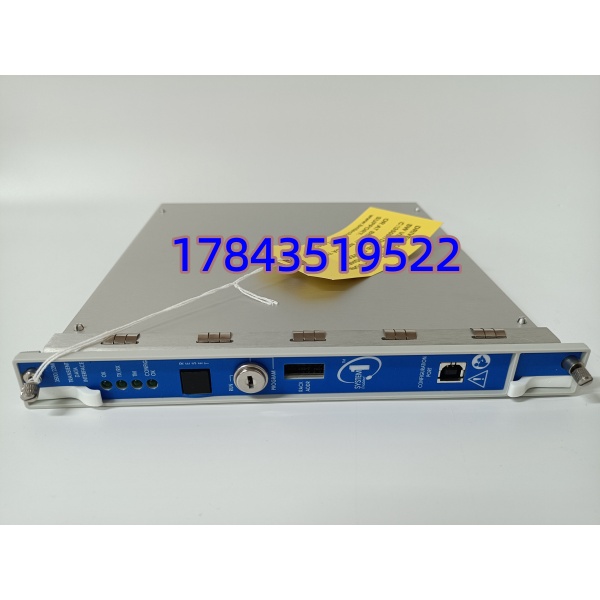

| 参数项 | 规格值 |
|---|---|
| 完整型号 | 3500/22M Transient Data Interface（TDI），选项288055-01 = 标准面板，RS232前面+RS485后面，无继电器输出 |
| 制造商 | Bently Nevada（Baker Hughes） |
| 所属系统 | 3500机械保护系统框架（插槽1或槽2，框架控制器/通信接口） |
| 模块类型 | TDI = Transient Data Interface，替代老3500/20 RIM（Relay Interface Module） |
| 槽位 | 框架槽1（主）或槽2（冗余），3500/05机架最多2块TDI做冗余对 |
| 通信接口 | 前部RS232（调试/笔记本），后部RS485（Modbus RTU/BN协议到DCS/AMS），可选以太网变体（288055-02等） |
| 瞬态捕获 | 内置RAM缓存瞬态事件（启停机/过临界转速振动波形），可上送AMS Suite做频谱分析 |
| 继电器输出 | 288055-01 = 无继电器（纯通信），其他变体带6或14路继电器用于框架报警汇总 |
| 兼容性 | 向后兼容3500/20 RIM配置，TDI固件可仿真RIM逻辑，老系统直接插换 |
| 热插拔 | 支持带电插拔框架槽1/2，框架自动切换至备用TDI或单链路运行（请以原厂手册为准） |
| 供电 | 通过3500框架背板24V DC冗余供电，典型功耗<10W |
| 状态指示 | 前面板LED：OK（绿），TX/RX（黄），CONFIG（黄），ALARM/Trip状态（红） |
| 工作温度 | 0°C至+65°C（柜内，优于–51至+100°C探头但框架宽松），存储–40至+85°C |
| 配置软件 | 3500 Configuration Software（机架配置），AMS Machinery Manager读瞬态 |
| 固件依赖 | 严格来说，它只在固件v4.0以上完整支持AMS Suite瞬态流式；老v3.x插288055-01能跑但瞬态偶尔丢波，升级前在测试架验过 |
产品介绍
从维护者视角切进来：3500/22M TDI不是普通通信卡，是Bently Nevada 3500框架的“嘴巴”——框架里插着径向振动/轴位移/键相卡（本特利3300探头前置器），所有毫秒级峰值、间隙电压、1X/2X频谱先缓存到TDI的RAM，再经RS485/以太网甩给DCS或AMS做趋势分析。现场实测发现，老3500/20 RIM只有继电器汇总报警，换TDI后瞬态捕获在启机过临界转速时抓到过轴碰磨波形，提前两天安排停机开盖检查，避免断轴。某个项目里碰过，化工厂压缩机3500机架TDI的RS485口被变频器共模打坏，CONFIG灯闪黄，DCS丢振动数据但框架本身没跳车（TDI只管通信不控跳闸），热插拔换288055-01标准面板版恢复。
供应链看，本特利早把3500/22M划入成熟产品但仍在产，交期从6周拉到12–16周不等，价格比拆机贵两倍但供货稳；按ABC我放A类（振动保护框架通信=停机前最后一道轴护，丢通信=失去趋势但保护还在，可一旦TDI挂了又无冗余=无法远传数据+AMS离线，维护部骂街）。建议框架配槽1+槽2双TDI冗余，另在库留1件拆机288055-01做Buffer，Last-time-buy窗口波动时先锁新件再做拆机Backup。
应用场景与库存策略
痛点切入：在燃气轮机/大型压缩机里，3500框架管轴振动/轴位移/键相，TDI要是单点故障且无冗余也无冷备件，通信全断=DCS里振动趋势消失=运行人员盲开，而原厂新件交期仨月，紧急二手拆机成色赌，没Buffer就是赌一次轴断六位数起步。
典型场景与备货建议：
- 电厂燃机/汽机轴系监测：3500/22M插槽1主+槽2备TDI，288055-01标准面板进DCS Modbus，非它不可因为本特利专有帧协议，第三方网关插不进背板；建议按机架N+1冗余配双TDI，另在库留1件冷备件做Buffer（A类ABC，Last-time-buy囤1新+1拆机）。
- 炼化厂离心压缩机：TDI管瞬态捕获启停机过临界转速波形，非它不可因为AMS Suite做预测性维护依赖TDI流式数据；建议供应商代管寄售库存（TDI模块），SLA保证48小时到场，避免压死资金在安全通信卡上。
- 造纸大直径烘缸/压光辊：轴位移监测用3500+TDI，非它不可因为停机开缸重引纸烧整天蒸汽；建议把TDI和框架电源/继电器输出卡绑成“关键套件”一起备，别只单买通信卡。
- 水泥厂立磨主减速机：振动框架TDI甩4–20mA给老DCS，非它不可因为连续运行，TDI挂了AMS离线但保护还在，仍建议冗余TDI防CONFIG闪黄时维护部误判。
真实案例：背景是西北某气电联产，#1燃机3500机架槽1插3500/22M 288055-01（主TDI），槽2空（原计划单TDI省成本）。某个启机过临界转速时，TDI的RS485口因柜内未单点接地拾了共模，CONFIG闪黄，DCS振动趋势全断，运行慌了想打闸。危机是库房冷备件为零（上年把TDI划C类“只管通信不跳车”），原厂新件交期14周。紧急调货解决：翻区域备件群找到200公里外另一电厂刚退役拆机同288055-01，对方开车送过来，先确认框架保护逻辑仍在（振动卡自身OK绿），带电松槽1锁紧拔故障TDI（支持热插拔但通信瞬间断，运行先切DCS到“通信故障”模式免误报警），插拆机件，上电CONFIG绿，TX/RX闪，趋势回来没打闸。库存策略反思：回来把TDI提A类，设安全库存SS=1 per机架，强制槽1+槽2双TDI冗余（哪怕第二块只做通信备而不接继电器），Last-time-buy关窗前囤1新+1拆机；SOP加“柜内TDI RS485屏蔽层柜内单点接地，别两端接地拾共模”。
