描述
产品详情

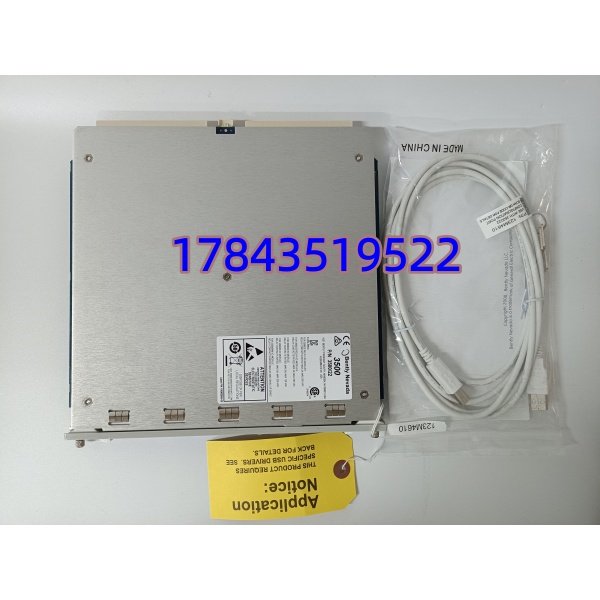

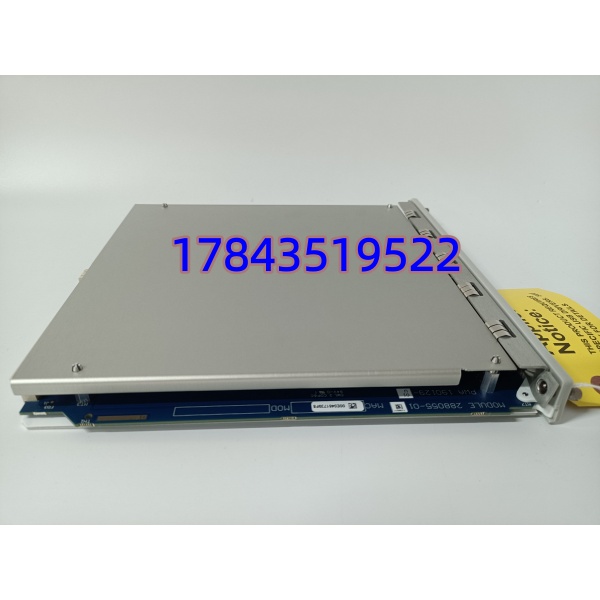

· 型号：350022M（288055-01）
· 品牌：Bently Nevada
· 系列：3500 机械保护监测系统
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | 瞬态数据接口（TDI），3500 机架的通讯与配置管理器 | 不是监测器，不量振动，不管跳闸 |
| 安装槽位 | 必须 Slot 1（紧靠电源模块的最左侧槽） | 插错槽机架整框不认，这是硬规矩 |

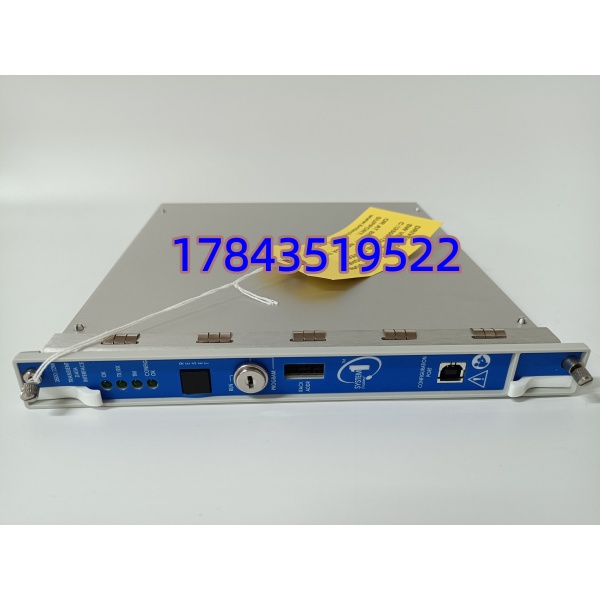

| 前板接口 | RS-232 9-pin D 型（维护口）+ 状态 LED（OK/ TX/RX） | 笔记本直连做机架初始配置用 |
| I/O 子卡 | 需配 146031-01（RJ45 电口）或 146031-02（MT-RJ 光口） | 子卡决定是以太网还是光纤上联，采购必须锁定 |
| 网络协议 | Modbus TCP / Bently System 1 专有协议（TDI 流） | 上位机 System 1 靠它拉波形和稳态数据 |
| 数据缓存 | 16 MB 板载 SDRAM（事件前后波形存储） | 跳闸前 10 秒、后 5 秒波形一把抓，供事后诊断 |
| 背板供电 | 3500 机架背板 +24 VDC，典型 10.5 W | 不拉外电，机架电源余量按总槽位抠 |
| 通讯速率 | 10/100 Mbps 自适应，全双工 | 百兆带宽够拉 16 通道 5 kHz 波形无压力 |
| 机架管理 | 全机架配置下发、监测器参数同步、固件升级通道 | 换 TDI 等于给机架”换大脑”，所有监测器参数跟着走 |
| 冗余支持 | 支持双 TDI 热备（Slot 1 + Slot 2 各插一块） | 关键机组双网冗余，单 TDI 故障不停数采 |
| 工作温度 | -30 °C ~ +65 °C（运行），-40~+85 °C 存储 | 海上平台、西伯利亚井口都能扛 |
| 防护涂层 | 全板丙烯酸三防涂覆（MIL-I-46058C） | 海上盐雾、脱硫塔旁十年不锈 |
| 尺寸重量 | 标准 3500 单槽宽（约 25×190×130 mm），0.2 kg | 占 Slot 1，右边 14 个槽留给监测器 |
| 认证 | CSA/NRTL、ATEX/IECEx、CE、GOST-R | 进石化/海上验收全过 |
| 替代关系 | 替代 3500/20 RIM（机架接口模块） | 3500/20 是老款无以太网，22M 加了 10/100M 和更大缓存 |
产品介绍
汽轮机冲转过临界转速时 X 向轴振突然飙到 120 μm，System 1 里波形一片空白——这种”关键时刻掉链子”十次有八次是 Slot 1 那块 3500/22M 的 16 MB 缓存满了或者以太网子卡光纤头脏了，不是探头问题。350022M 288055-01 在 3500 机架里干的活跟监测器（3500/42M、3500/45）完全不同：它不量振动、不比阈值、不驱动继电器，而是作为整个机架的”通讯中枢”和”数据管家”——管全机架 14 个监测器的参数下发、稳态数据轮询、瞬态波形捕捉，然后通过 I/O 子卡（RJ45 或 MT-RJ）把数据甩给上位机 System 1。它是 3500 系统里唯一能抓”跳闸前后波形”的模块，16 MB 缓存能把跳闸前 10 秒、跳闸后 5 秒的全通道波形一把存下来，供振动分析师事后对着频谱图找是油膜失稳还是碰摩。
相比被它替代的老款 3500/20 RIM，22M 把 10/100M 以太网原生做进去，不用再外挂 3500/92 通讯网关，波形上传速度快了五倍；16 MB 缓存也比老款 4 MB 翻了两番，抓瞬态时不会因为缓存溢出丢后半段数据。现场实测发现，某海上平台燃机 3500 机架原配 3500/20 RIM + 3500/92 网关，System 1 拉 16 通道 5 kHz 波形要 45 秒，换成单块 350022M 后压到 8 秒，振动分析会效率直接翻倍。严格来说 350022M 只在 System 1 软件版本 ≥ 4.3 时才完整认全瞬态触发和波形压缩算法，老版 System 1 v3.x 连上后只能拉稳态数据，瞬态功能灰色不可用。新项目 Bently 主推 3500 系列仍在产（未宣布 EOL），但 288055-01 这个具体物料号已转为按单生产，市面流通多为 New Surplus 和拆机良品，采购必须确认 I/O 子卡类型（146031-01 电口 vs 146031-02 光口），否则到现场插上网线灯不亮。
