描述
产品详情

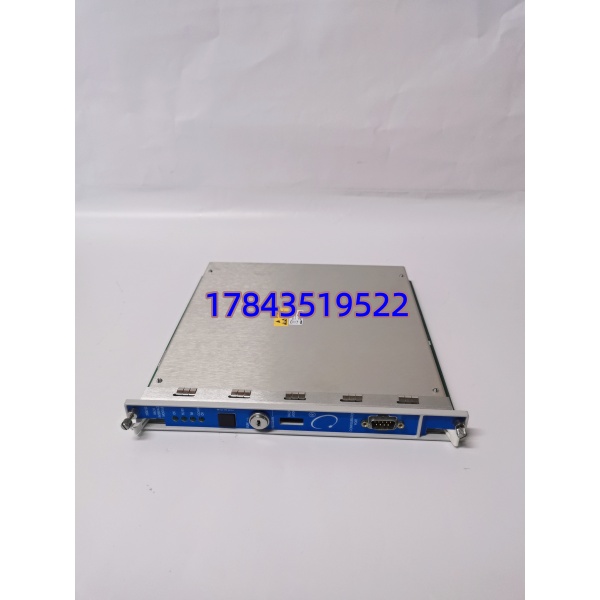

· 型号：350020（Software/Kit No.）＋125744-02（Key & Cable Assembly P/N）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Rack Configuration & Key Accessory Kit
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整组件内容 | ① 350020 = 3500 Rack Configuration Software (CD/DVD 或下载授权说明) ② 125744-02 = Key Switch Assembly + RS-232 Configuration Cable (DB9 M-F NULL Modem 约 3m) + 2×框架钥匙 |
| 制造商 | Bently Nevada（USA，现 Baker Hughes） |
| 适用系统 | 全系列 3500 框架：3500/05-01-00（基本框）、3500/22M TDI（有/无 TDI）、3500/92 通信网关共存框——均靠左侧 Key I/O 口连 RS-232 组态 |
| 通信接口 | RS-232 NULL Modem（无 flow control 最简 3线 Tx/Rx/GND 也可工作，全 pin 依原厂缆），连笔记本 COM 口或 USB-RS232 适配器（建议 FTDI 芯片） |
| 框架钥匙功能 | 三位置钥匙开关插框架左前 Key Slot——Normal(允许监视/修改非保护参数) / Trip Multiply(允许暂时倍乘 Trip 时间或 Inhibit 依组态) / Disable(禁止修改 & Lock 参数)；钥匙可拔出各位置 |
| 组态软件 | 3500 Rack Configuration Software（版本依发售年份 v3.x～v5.x），支持读 Slot Map / Alarm Value / Scale / Delay / Relay Logic / Sensor Type 等；新版支持 Win10(某些需管理员模式+兼容性设置) |
| 供电/外设 | 不需外供——电缆从框架取电信号侧，软件运行 PC 端 |
| 兼容模块 | 与 3500/42M、3500/40M、3500/22M TDI、3500/60、3500/92 等全兼容——框架 I/O Map 存在框架 NVRAM 内不存光盘 |
| LED / 指示 | 框架面板上 COM LED 闪连 RS-232 活动时 |
| 物理尺寸(缆) | RS-232 缆 ≈3m (9.8 ft)，钥匙 ≈35mm 柄长，Key Switch 模块嵌入框架左侧面板（原厂预装于框架，本 Kit 提供替换钥匙+缆） |
| 工作环境(缆/键) | 0～+70℃（储存 -40～+85℃），5–95% RH 非凝露；符合 IEC 61010 / UL / CE |
| 生命周期状态 | 3500 平台 Bently 仍提供有限支持——350020+125744-02 仍可订但部分区域交期 6–12 周，市场全新尾货流通；无替代——USB 编程线或非原厂 NULL Modem 缆*有时可连但钥匙物理开关无法替代（框架 Require Key 物理插入做 Trip Multiply/Disable） |
| 注意(经验) | 某些新笔记本无原生 COM 口——需用 高质量 FTDI USB-RS232 适配器（Prolific 兼容差易连不上），波特率通常 9600–57600 依框架 Rev（默认 9600 或 19200 自动侦测） |
{“Version”:”1.0.0″,”BeautyInfo”:{“IsAIBeauty”:false,”IsOldBeauty”:true,”IsSkinColour”:false,”SwitchMedicatedAcne”:false,”IsBrightEyes”:false,”IsReduceBlackEyes”:false,”IsSharpen”:true,”OldBeautyCount”:1,”OldBeautyValue”:”[0.5]”},”FaceliftInfo”:{“IsChangeFacelift”:false,”IsChangeThinFace”:false,”IsChangeEyeLift”:false,”IsChangeFaceChin”:false,”IsChangeNose”:false,”IsChangeMouth”:false},”FilterInfo”:{“IsUseFilter”:true,”FilterCount”:1,”FilterValueList”:”[0.8]”},”ARInfo”:{“IsUseAR”:false},”MakeupInfo”:{“IsUseMakeup”:false},”HandlerInfo”:{“AppName”:2},”SoftHairInfo”:{“IsUseSoftHair”:false}}
产品介绍
现场实测发现八成”3500 连不上电脑”不是软件版本问题是 USB-RS232 适配器芯片 Prolific 兼容差——换 FTDI 芯片适配线秒连。350020＋125744-02 本质是 3500 保护系统的”入场券”：没有这把钥匙和缆你只能看 LED 不能改报警值、不能读 Sensor Scaling 或 Danger 设定——框架左侧钥匙插槽物理必须插钥匙到 Normal 位才允许 Rack Config Software 写参数（Trip Multiply 位允许暂时旁路 Trip 时间做旁路测试）。它不占槽位、不参加在线保护运算，却是每次新框架调试、停机窗口改定值的必需工具。
严格来说 125744-02 里的 RS-232 缆是 NULL Modem 线（2-3 交叉、7-8 短接依原厂）——通用 NULL Modem 线通常可替但钥匙开关物理件不可缺（框架 Trip Multiply / Disable 功能要求机械钥匙插入），采购若单独补缆确认是 NULL Modem 9pin F/M。350020 软件版本建议匹配框架 firmware——老框架(v3.x 以前 NVRAM) 用新版 v5.x 软件通常向下兼容读旧 Map，极老 <v2.0 例外少见。库存经理视角：归 C 类工具（不在线不影停机）但每个装置至少备 1 套调试包，否则停机窗口改不了报警值要临时借调跨装置——某炼厂碰过三套 3500 共用 1 套钥匙跨装置借调差点丢现场。
