描述
产品详情

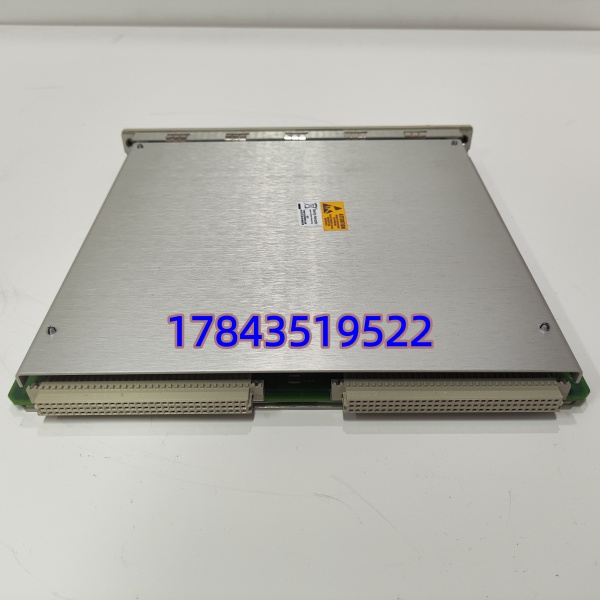

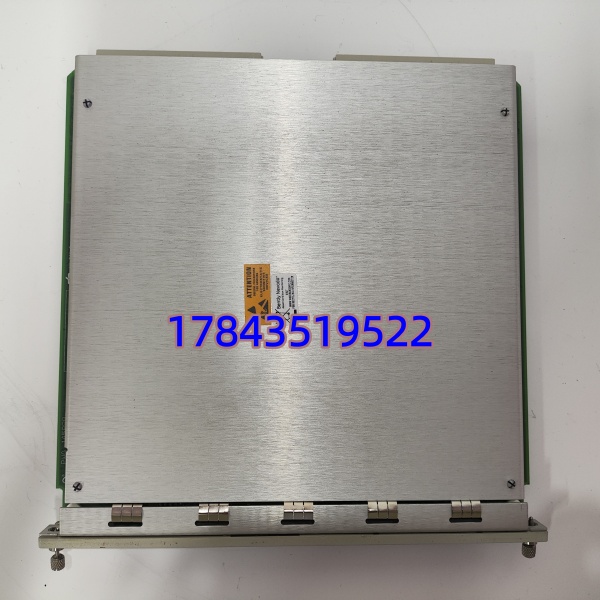

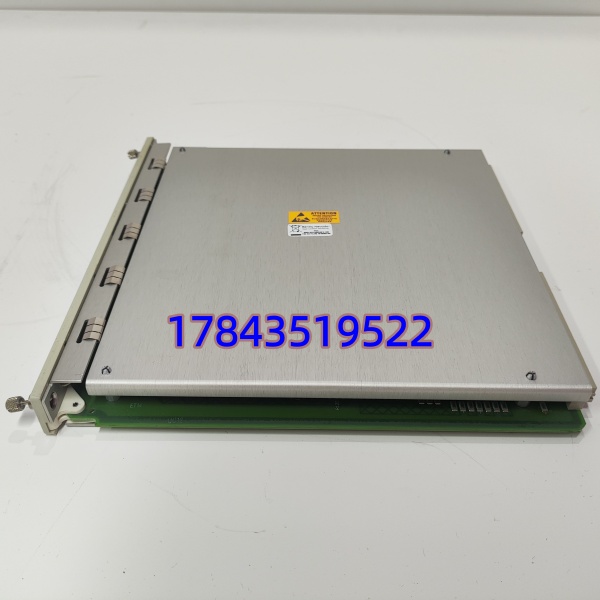

· 型号：3500/94（Display Interface Module, DIM）
· 部件号：145988-01（常见搭配 3500/94-03-00-00 等 LCD 显示屏组件）
· 品牌：Bently Nevada / Baker Hughes
· 系列：3500 Series Machinery Protection System — Display Interface Module (Half-Slot)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/94 Display Interface Module (DIM) |
| 订单/部件号 | 145988-01（标准背光 LCD 版）；145988-02（Touch Screen 版——以现装机显示屏组件匹配为准） |
| 所属系统 | Bently Nevada 3500 Machinery Protection & Condition Monitoring System |
| 模块类型 | Display Interface — 插 3500 框架任意 I/O 半槽（占用 1/2 标准槽位宽度），连 3500/94 LCD Display |
| 接口 | 后部 DB-9 / 专用 ribbon 至 3500/94 Display Unit（依版本 -XX 后缀定义电缆 P/N） |
| 显示能力 | 通过 3500/94 LCD 显示：通道名/值/单位、Alert/Danger 阈值、Bar Graph、Event List、Rotor Kit 动态(若配 Dynamic Data) |
| 组态 | 通过 3500 Rack Configuration Software设置显示页面、通道映射、语言（英/中部分固件）、滚动间隔 |
| 背板通讯 | 只读访问框架内各 I/O 模块经背板广播的过程数据，不写入控制寄存器，不参与 TSI 保护表决 |
| 诊断 | 前面板 MOD / COM LED；通过 3500 Rack Config Software 读 Module Health |
| 热插拔 | 支持 RIUP（Removal & Insertion Under Power）——拔掉仅丢失本地屏显示，TSI 保护逻辑不受影响 |
| 功耗 | < 4 W（典型） |
| 涂层 | 常见带 Conformal Coating G3（石化/海工现场） |
| 工作环境 | 0～+65℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Zone 2（系统级）、ABS（船检） |
| 兼容显示屏 | 3500/94-xxyyzz 系列 LCD Display Unit（需匹配电缆长度及版本，常见 3500/94-03-00-00） |
| 物理 | 半槽宽（Half-slot），与 3500/20、3500/92 等半槽模块并列占用一个标准槽位 |
产品介绍
现场实测碰到过——汽机 TSI 柜本地屏突然全白无显示，翻 3500 Rack 发现 /94 DIM 槽 LED 灭（板子背板金手指氧化接触不良），重新拔插后恢复。3500/94 DIM 是 3500 保护框架的”窗户”不是”大脑”，它只从背板只读取各监测模块数据推给现场 LCD 屏，拔掉它 TSI 保护逻辑照跑、Trip 不受影响——这点要和 3500/20（组态口）或 /92（Gateway）区分开。（严格来说它只在 3500 Rack Configuration 里选对 3500/94 Type 并分配半槽地址，老工程升 fw 注意核对 DIM 固件版本与 Rack Config Soft 兼容，跨大版本有时要求先升 Rack FW。）
库存经理视角——DIM 无大功率驱动、无保护程序，电子老化率极低，New Surplus 存放得当（防潮、防静电袋）上机可靠。原厂随 3500 成熟期部分区域 LTB，交期 6～16 周。因为是”只看不控”建议按 C→B 类管理：全厂带现场屏的 TSI 柜按同类 3500/94 总量 30～50%+1 片集中冷备即可（通常 1 片够用全厂），别忘同步确认显示屏组件(-03等)及连接电缆型号匹配。
应用场景与库存策略
3500/94 DIM 故障 → 对应 TSI 柜本地 LCD 屏黑屏或无刷新 → 保护逻辑、Trip 输出、AMS 通讯（经由 /92 GW）完全不受影响，仅失去就地读值便利。但在试车/巡检测振时运行人员习惯看本地屏——没了增加误操作或漏判风险，尤其老厂未配远程 3500 上位机时。
典型场景与备货建议：
- 火电/石化—3500 TSI 主框架 配现场 LCD 屏（3500/94-03）：每带屏框架 1 块 DIM，建议全厂按带屏框架数 × 30～50% + 至少 1 件集中 Buffer Stock（中型厂通常 1 片覆盖），存原盒防静电袋。
- 无屏配置（仅 3500/92 GW→AMS）：可不备此模块，或按偏好留 1 片作应急排错用（插任意框架可临时接屏诊断）。
- LTB 评估：确认 BH/BN PCN Phase-out 后按”已装机 DIM 总数 × 延寿年限(年) ÷ MTBF(≈30 万小时 无运动件) × 1.2″，通常 1 片即够。
- 关联件核查：若屏也老化（背光灯暗）可同步核 3500/94 显示屏组件 P/N（如 3500/94-03-00-00）及互连电缆长度——DIM 与屏须同代匹配（早期 -01 屏与新 -03 屏电缆可能不同）。
真实案例：沿江某电厂 2019 年小修后开机，#1 机 TSI 柜本地屏无显示（3500/94 DIM 金手指氧化），保护逻辑正常未报警。运行抱怨”看不见轴位移值”要求恢复，库房无备件等调货 11 天——期间靠 AMS Machine Monitor 远端监视凑合。事后盘点全厂 2 台机各 1 块 3500/94 DIM 无冷备，按 50% 比例锁定 1 块新余料。反思朴素：DIM 不影响安全但影响运行巡视体验，按比例聚备一张卡成本极低，不值得让老师傅盲调。
