描述
产品详情

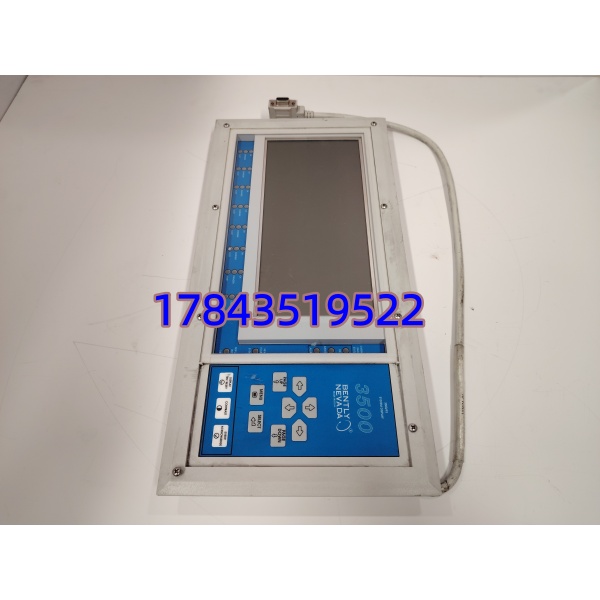

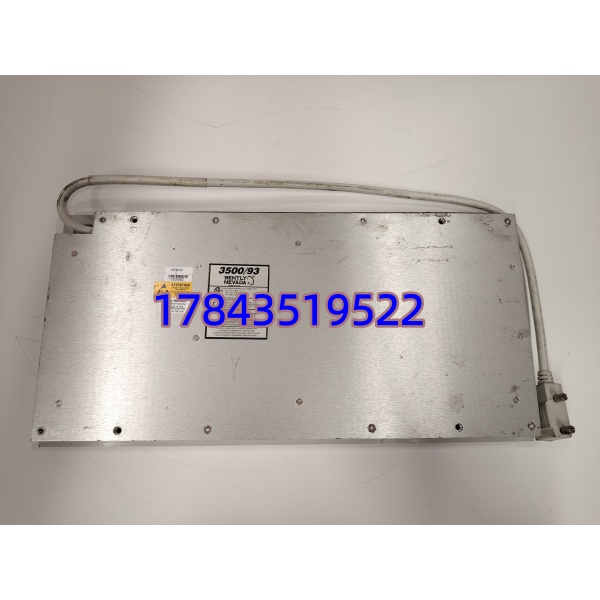

· 型号：3500/93（135785-02C，Option Code C per Bently Ordering Guide）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Relay Output Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/93 Relay Module，Order No. 135785-02C（C=Option 指定线圈电压/Config，常见 24VDC 或 125VDC 励磁） |
| 适用系统 | Bently Nevada 3500 框架（3500/05 主机架），配合 3500/40M/42M/45M 等监测器及 3500/92 通信网关 |
| 模块类型 | 框架插槽继电器输出/跳闸模块（16 Channel SPDT Relay） |
| 继电器输出 | 16 路独立 SPDT（Form C），每路带常开(NO)/常闭(NC) 可组态 |
| 触点额定 | 5 A @ 30 V DC 阻性 / 5 A @ 250 V AC 阻性（依原厂 Manual 1900-00） |
| 继电器线圈电压 | 依 Option：-02 = 24 V DC 典型；-02C 中 C 指定特殊配置——采购前核对现装机标签确认是 24VDC 或 125VDC 励磁版本 |
| 逻辑输入源 | 由框架内任一监测器模块通过背板总线提供 Alert / Danger / OK 状态，支持 AND/OR/延时编程 |
| 编程/配置 | 3500 Rack Configuration Software (RCS) via RS-232 前方面便口或 3500/92 Ethernet |
| 状态指示 | 前面板每通道 Relay Active LED + Module OK / Com Active LED |
| 槽位要求 | 3500 框架 Slot 1～14（通常紧邻监测器后或独立槽位，不能与 3500/20 等 TDI 冲突） |
| 工作温度 | 0℃～+65℃（NEMA 4X / IP66 框架内 IEC 60721-3-3 Class 3K3），存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | 插入 3500 机架指定槽位，通过背板金手指与框架电源/监测器通信，前面板螺钉锁固 |
| 物理尺寸/重量 | 约 160×130×40 mm（半高模块），≈0.45 kg |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Zone 2（依具体框架整体认证），API 670compliant |
| 配套要求 | 需 3500/05 机架 + 3500/15 电源模块；建议配合 3500/92 做事件记录与 SOE 上传 |
产品介绍
在某个 9F 燃机 Bently 3500 柜碰过——秋检模拟通道 2 轴振 Danger 触发，继电器模块 3500/93（135785-02 24VDC 版）Ch.3 对应跳闸接点没闭合，查是继电器衔铁卡滞（18 年未动作过），手动敲击模块外壳恢复。这模块本质是 3500 系统的”手”：监测器判 Danger→背板送逻辑→3500/93 按 RCS 编好的 AND/OR 条件驱动 SPDT 继电器去跳 ESD 或告 DCS。严格来说它分 Option Code（如 -01/-02/-02C 等）决定继电器线圈励磁电压和端子定义，混用可能接点不吸或线圈烧毁——换前必须核对现装机标签完整写 135785-02C（或对应 -01/-02 等）及线圈电压标称。另外 API 670 推荐继电器模块每年做一次强制动作测试（Test Button 或 RCS Force Relay）防衔铁卡死，很多厂忽略这点。
备件经理视角：Bently 3500 系列虽仍属 Baker Hughes 现役支持线但 3500/93 特定老 Option 新件交期偶有拉长（尤其 125VDC 励磁版），市面靠 NOS 和测过拆机件。它是跳闸执行末端——监测器再准继电器拒动=保护拒动，接点粘=误跳车，属高后果单点。建议每套 3500 框架按”运行 3500/93 实装槽位数 × 1 块”做跨机共享冷备，多套同类机组集中囤 1～2 块；新项目统一 Option Code 避免多版本备件池膨胀。
应用场景与库存策略
3500/93 继电器模块故障表现有两种极端危险：保护定值到了不动作（拒动→超速/大轴弯曲风险）或误闭合（误跳车→非计划停机损失）。在燃机/汽机 TSI 系统它是 Danger 接点物理执行者。
- 9E/9FA 燃机及 300MW+ 汽机 TSI 保护（轴振/轴位移/偏心 Danger→ESD 跳闸）（API 670 SIL 2 应用）→ 非它不兼容（需同 Option Code 线圈电压）→ 建议每套 3500 机架备 1 块冷备件（同 135785-02C 或确认现网 Option），全厂多台同类机集中额外囤 1 块跨机 Buffer
- 压缩机/给水泵 TSI 小型 3500 框架（4 槽迷你机架）（高温高湿加速继电器老化）→ 建议结合大修做 RCS “Force Relay” 逐点动作测试并记录触点压降，超 50mV 考虑预防性更换
- 海上平台/炼化旋转机械 TSI（若计划 3～5 年不升 3500 第五代或本特利新平台）→ 借 Last-Time-Buy 窗口按机架数适当囤货；新项目确认 Option Code 全厂统一（推荐 24VDC 版 -02 除非现场跳闸回路强制 125VDC）
- MRO 采购避坑 → 必须注明完整 “3500/93 135785-02C”（含 Option C 字母）并要求附：①清晰 SN＋Option 标签照片（含线圈电压标注）②目检继电器无烧灼、端子无铜绿 ③供应商提供 3500 机架或测试台 RCS 读 Module ID + 逐通道强制吸合/释放测试通过记录
真实案例：南方某 LNG 接收站燃机 TSI 用 Bently 3500（含 3500/93 135785-02 24VDC 版），年度联跳试验发现 #2 轴位移 Danger 对应继电器 Ch.5 未闭合——拆下轻敲恢复但判定老化。库房按我建议早囤同 PN NOS 件（同 Option -02），按 SOP 停 TSI 框架部分槽位电→拔旧→插新→RCS 读 ID→逐通道 Force Test 确认吸放正常→恢复运行。若等调货代理报 2～3 周（部分 Option C 需美国调拨），期间该 Danger 接点只能临时旁路做 HAZOP 备注——API 670 明文要求 TSI 保护拒旁路超 24h 需书面风险接受。
