描述
产品详情

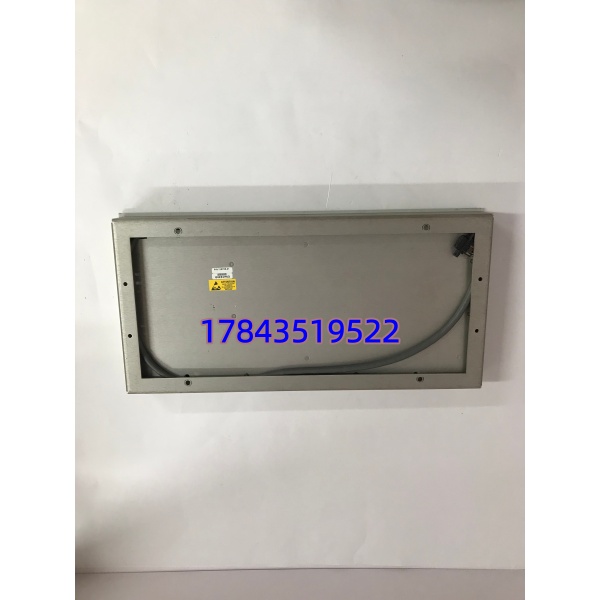

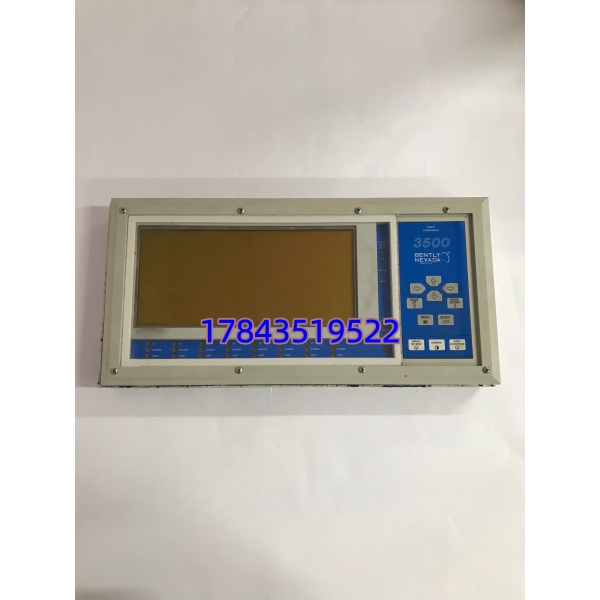

· 型号：3500/93 135785-01
· 品牌：Bently Nevada（本特利 / Baker Hughes）
· 系列：3500 机械保护系统 — System Display
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | 3500/93 System Display Monitor | 框架前面板安装 |
| 部件号（Order No.） | 135785-01 | 请以最终采购合同为准 |
| 供电方式 | 由 3500 框架背板供给 24V DC | 不需单独电源 |
| 显示屏类型 | 图形 LCD（背光） | 支持菜单导航与参数浏览 |
| 操作界面 | 前面板薄膜按键（上下/确认/退出等） | 可在现场直接查看报警值 |
| 通信接口 | RS-232（前面或后部 DB9，用于本地面板或便携 PC 连接） | 配合 Bently Nevada 软件做配置 |
| 兼容框架 | 3500 Series Rack/Framework v2.0 及以上 | 严格来说，它只在框架固件 v3.2 以上支持全部菜单项，老框架可能部分信息不显示 |
| 安装位置 | 框架前门内侧 Display Cutout | 需预留对应开孔 |
| 工作温度 | -30℃ ～ +65℃ | IEC 60068 相关温循标准 |
| 存储温度 | -40℃ ～ +85℃ | — |
| 湿度 | 0～95% RH（非凝露） | IEC 60068-2-78 |
| 认证 | CE / CSA / UL 认可组件（依具体批次） | 以原厂 COC 标注为准 |
| 外形尺寸（约） | 适配 3500 框架前门开孔（全高单槽面板宽度） | 详见 Datasheet 190127-01 |
| 重量（约） | 0.5 kg | 含线缆接头 |
产品介绍
汽轮机、压缩机旁的 3500 框架如果没配显示器，巡检时想看瞬态轴振峰值是件麻烦事——得扛笔记本电脑、开 TK3 或连 Config Software。3500/93 就是干这个活的：往框架前门一卡，振动、位移、温度、转速模块的数据直接菜单翻出来，报警设定值和当前读数一目了然，夜班不用再折腾调试线。（现场实测发现，老框架若没刷新版固件，个别高级诊断页面会提示”Not Available”，但不影响基础数据读取。）
采购层面看，这货属于低故障率但交期波动大的原厂备件——美国原产常规交期 6~12 周，国内有保税仓库存时才能做到当周发货。对已在用 3500 系统的炼化、电厂项目而言，它是唯一官方支持的本地显示方案，第三方无直接 Pin-to-Pin 替代，建议按框架数量 1:1 备一台周转。严格按原厂手册核对框架版本后再下单，避免买到不匹配的早期版本。
替换与升级建议
✅ 直接替换
- 135785-01 ←→ 135784-01（早期版本）：同属 3500/93 Display，部分批次固件差异仅影响菜单语言选项，硬件互换无需改接线，直接插拔更换即可，工作量 ≈ 5 分钟。
⚠️ 软件兼容（需改配置）
- 3500/92 通信网关 + AMS Machinery Manager 远程查看：如果想省掉本地显示可用 3500/92 走 Modbus/TCP 到上位机，但这需要重新组态通信网关和 SCADA 画面，改动成本中等，不适合只想”就地看数”的场景。
❌ 硬件不兼容
- 3500/22M（Transient Data Interface）、3500/25（Keyphasor） 等 I/O 模块：完全不同类型插槽，物理无法安装。
- 第三方 PLC 文本屏/HMI：无 3500 背板总线协议，无法直接驱动。
若无直接替代品且原厂交期不可接受，目前市场只能找原厂翻新件或库存尾货——下单前务必索要序列号截图核对框架兼容性。
常见问题解答 (FAQ)
问：这玩意能直接换我框架上原来那个旧显示屏吗？要不要改程序？
答：只要原框架是 3500 系列且装的是 3500/93（不管是 135784-01 还是 135785-01），断电拔出旧屏、插入新屏即可，框架内配置软件不需改动。但建议顺手用 Configuration Software 确认框架固件版本≥v3.0，避免菜单项缺失。
问：现货一般多久能发？原厂新件交期多少？
答：国内有库存通常 1–3 个工作日发出；原厂美国订货惯例交期 8–14 周（视 Baker Hughes 排产），急单建议提前确认是否有保税仓现货。
问：3500/93 能显示所有槽位模块的数据吗？比如轴振和瓦温一起看？
答：能。它读取整个框架 I/O 模块的当前值、报警/危险设定值、旁路状态，通过前面板按键切换槽位浏览，但不能存储趋势历史——那是 3500/22M + System 1 的事。
问：坏了怎么办？质保怎么算？
答：全新原装通常提供 12 个月质保（非人为损坏包换），二手/翻新件一般 3–6 个月。到货先核对序列号与原厂 COC（Certificate of Conformance），不符可拒收。
