描述
产品详情

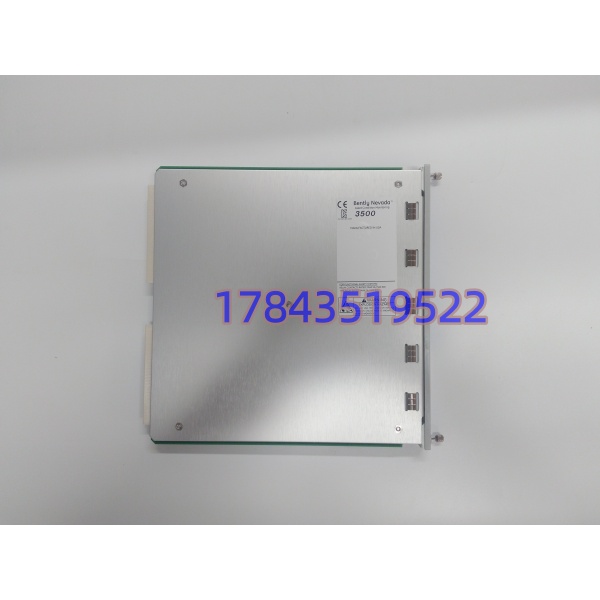

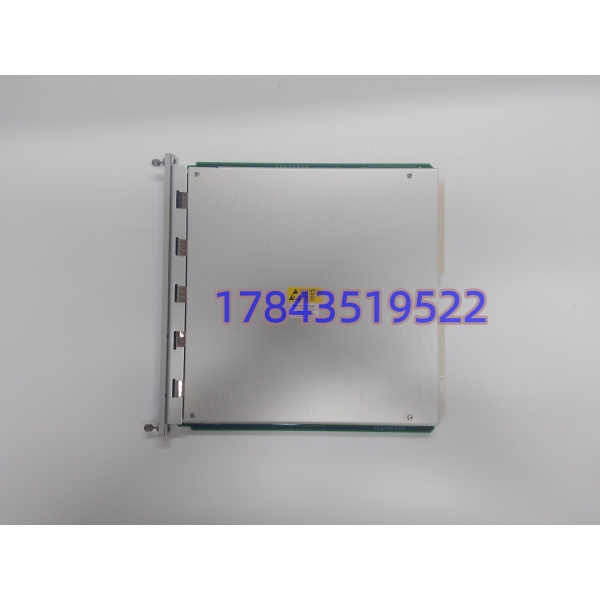

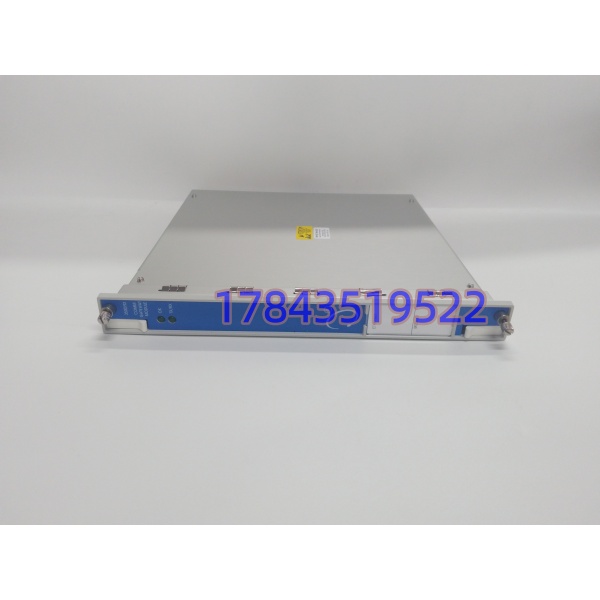

· 型号：3500/92（350092）
· 品牌：Bently Nevada
· 系列：3500
技术参数
- 模块类型：通信网关（Communication Gateway），替代早期 3500/90
- 以太网接口：RJ45，10BASE-T（10 Mbps），IEEE 802.3 标准
- 串行接口：可配置 RS-232 / RS-422 / RS-485（后置 I/O 模块实现）
- 支持协议：Modbus RTU（串行）、Modbus/TCP（以太网）、Bently Nevada 专有协议（Host）
- 数据采集周期：机架内所有模块数据更新 ≤ 1 秒
- 背板供电：3500 机架背板供给（典型 24V DC 等效逻辑）
- 功耗：5.0 W（RS232/422 配置），5.6 W（RS485 配置）
- 状态指示：OK LED（模块健康），TX/RX LED（通讯活动）
- 工作温度：-30°C 至 +65°C
- 存储温度：-40°C 至 +85°C
- 湿度：95% 非冷凝
- 物理尺寸：241 mm × 24.4 mm × 242 mm（全高前槽 + 后槽占用）
- 重量：约 0.82 kg
- 合规标准：API 670、CE、FCC Part 15、IEC 61000-4（EMC）
产品介绍
从数据驱动角度看，TSI 系统最大的坑往往是“有数传不出”——3500/92 的存在就是填这个坑的。它不是一个独立测量的监测器，而是专职的协议翻译官，坐在 3500 机架里通过高速背板把振动、位移、转速等原始数据捞出来，再按 Modbus 或 BN 专有协议打包发给外面的 Emerson DeltaV、Siemens PCS7 或 System 1 软件。现场实测发现，很多项目停机是因为 DCS 侧读寄存器地址偏移了 1 位（0-based vs 1-based），而这卡的“可配置 Modbus 寄存器工具”能自定义映射，比老款 3500/90 死板固定地址好用太多，但也对维护人员的组态细心度提出了硬性要求。
商业价值上，它的痛点是前后板分离。3500/92 主机占前面槽位，还得配对应的后置 I/O 通信子板（如 3500/92-01-XX 定义的 RS485 或 Ethernet 尾板），采购时常有人只买前板导致装不上。其差异化在于支持双接口并存（以太网+串口同时跑），适合新老系统并行过渡期，但实际交期受原厂生命周期管理影响波动大（库存件 1-3 工作日，原厂调拨可能 6-12 周），且严格来说它不参与 SIL 回路的逻辑表决，仅做数据透传，别把它当保护继电器用。
替换与升级建议
- ✅ 直接替换：同配置 3500/92（含匹配的后置 I/O 模块，如 135489-01 等）。固件版本一致情况下插回原槽位，重下装 Rack Config 即可恢复通讯，零硬件改动。
- ⚠️ 软件兼容（需改配置）：3500/90（老款网关）。物理插槽兼容，但 3500/90 不支持可配置 Modbus 寄存器，升级到 92 需在软件里重新映射 DCS 侧地址表，改动约 2-4 工时，存在 DCS 点表重构成本。
- ❌ 硬件不兼容：3500/22M TDI（瞬态数据接口）或第三方协议网关（如 ProSoft MVI 卡）。22M 专注高频瞬态捕捉与 System 1 直连，虽也有以太网但功能逻辑不同；第三方卡物理尺寸与背板握手协议不通，无法直接插入 3500 机架替代 92 的槽位通信职能，若无直接替代品需明示只能依赖库存。
