产品详情
· 型号：3500/92（部件 136180-01，FW Option 支持 Modbus TCP 需相应 License Key 或新版固件）
· 品牌：Bently Nevada（Baker Hughes / GE Digital）
· 系列：3500 Series — Communication Gateway Module (CGM)

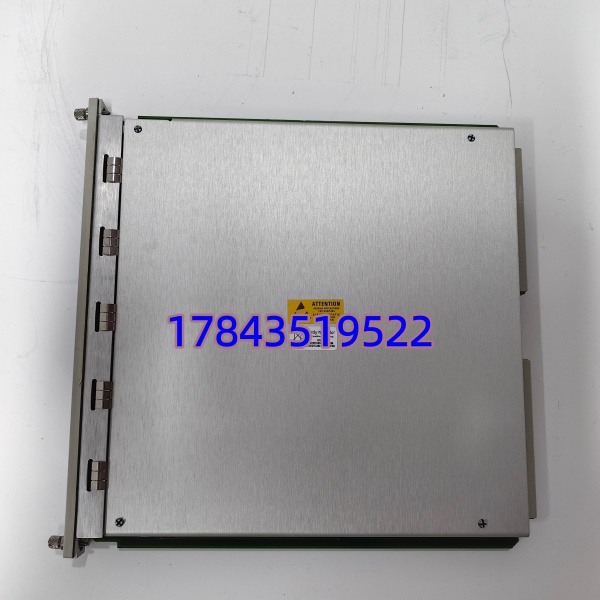

3500-92 136180-01
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Bently Nevada (Baker Hughes / GE Digital) |
| 型号 | 3500/92（Ordering Part No. 136180-01，136180-02 含 Modbus TCP 许可） |
| 模块类型 | 3500 Communication Gateway Module (CGM) |
| 插槽位置 | 3500/05 机架任意空槽 except Slot 1（Slot1 专用于 3500/20 或 /22M Keyphasor/Config 模块） |
| Ethernet 接口 | 1 × 10/100Base-T RJ45，Auto MDI/MDIX，支持 Modbus TCP、BN Proprietary Protocol |
| 串行接口 | 1 × RS-232(DB9 母) + 1 × RS-485(端子排或 DB9 依版本)，Modbus RTU/ASCII |
| 协议支持 | Bently Nevada Proprietary (for System 1/AMS)、Modbus RTU Master/Slave、Modbus TCP Server |
| IP 配置 | Static IP 或 DHCP（通过 3500 Configuration Software 设定，也可由 Keyphasor 模块临时分配） |
| 数据刷新 | 与 3500 框架扫描同步（典型 ≤100 ms 对动态数据，静态/Config 较慢） |
| 隔离 | Ethernet 端口与系统总线及串行端口电气隔离 |
| 状态指示 | PWR、TX/RX(Ethernet)、COM(串行)、Module Health、Config Error LED |
| 供电 | 由 3500 机架背板 +5 VDC（典型功耗 <5 W） |
| 固件升级 | 通过 3500 Configuration Software Download 完成 |
| 工作温度 | 0℃ ～ +65℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝，G3 敷形涂层可选（部分后缀变型） |
| 认证 | CSA/NRTL、CE、ABS（船级社可选）、符合 API 670 |
| 安装方式 | 插入 3500/05 机架标准槽位，前面板锁紧 |
| 尺寸/重量(约) | 标准 3500 单槽模块 ≈234×31×165 mm / 0.35 kg |
| 配套软件 | Bently Nevada 3500 Configuration Software (v.X.X)、System 1 / AMS Machinery Health |

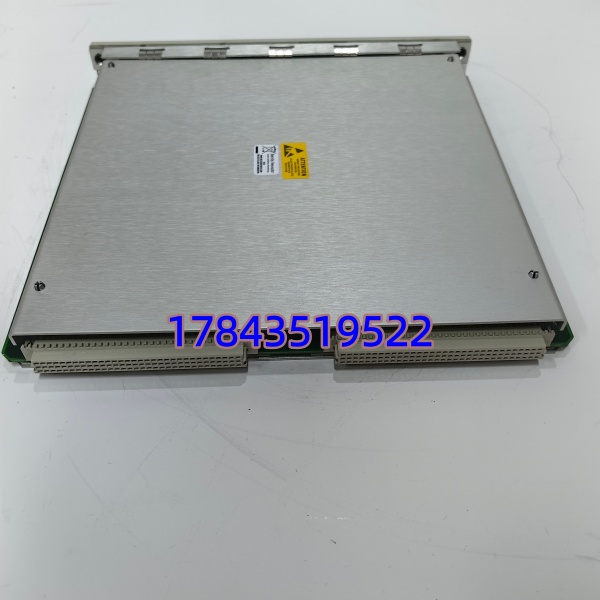

3500-92 136180-01
产品介绍
（从维护者视角切入）在某 300MW 机组 TSI 改造碰过——#1 机 DCS(Ovation) 突然报”TSI Modbus TCP Link Lost”，就地查 3500/92 Ethernet LED 灭但模块 PWR 绿灯亮，复位无效，拔插后恢复（早期批次 RJ45 PHY 热锁死）。这模块是 3500 TSI 向 DCS/AMS 伸出的”数据专线”：把轴振峰峰值、轴位移、键相转速、模块状态字打包成 Modbus TCP 或 BN 私有协议送上网络，没了它 DCS 趋势全灰、AMS 无法采集——但不会造成 ETS 跳闸（保护由 /42M+/53 直接驱动继电器），属于监视层单点失效。
Bently 对 3500/92 仍在产但交期偶有 12–20 周波动，早期批次入 Legacy Support。我把它放 B+类（TSI 数据上传关键，影响状态监测与溯源但不直接触发跳机）——关键机组建议按在线槽位数留 Buffer，特别是全厂多点共用单 DCS 网络做预测性维护的，断通信会被设备医生追着问。一块冷备件几千块锁定全年数据连通，比临时排查”DCS 通讯断还是 TSI 死”省数小时工时。
应用场景与库存策略
3500/92 故障表现：DCS/AMS 报 Comm Lost 但 3500 机架其它模块 Run 正常，容易先怀疑交换机/网线——实际是模块 PHY 芯片死或 FW 跑飞。新件可订但交期波动，缺件期间 TSI 保护仍正常运行但无远程监视趋势、无 AMS 报警推送。
- 火力发电 汽轮发电机组 TSI 数据上传 Ovation/DeltaV DCS + AMS（轴振/位移趋势做状态监测与故障诊断 → 非它不可因 BN Proprietary + Modbus TCP 封装及 3500 框架绑定）→ 建议：B+类，全厂按在线 3500/92 槽位数 N 配 N+1 冷备（最低全厂留 ≥1 块 136180-01 冷备）；若多台机组各自独立 TSI 建议每台机组建安 N+1 或区域集 1 块周转
- 石化/炼化 离心压缩机 TSI 送机组控制系统/SCADA（同样 3500 架构）→ 建议：按装置集备 1 块共用池
- 只配 RS-232/485 无 Ethernet 的老框架(用 3500/90) → 3500/92 可向下兼容替 3500/90（需重组态 IP/Port），但反过来 3500/90 不能替 /92；若升级通信方式借机换 /92 同步改组态
- 配置备份提醒 → 3500 Configuration Software 做 “Save File” (.bnt) 含 /92 IP/Node ID/Protocol 设定，定期备份；换新模块后 Download 此文件即可（无需重编监测逻辑）
真实案例：东部某燃机电厂 2021 年，#1 燃机 TSI 柜 3500/92 Ethernet 口物理层失效（雷击浪涌穿 RJ45 口，Surge Suppressor 未装），Ovation 侧全面轴振趋势变”????”。保护未受影响但因无 AMS 数据差 2 天未捕获振动微升趋势（刚好在启停机窗口）。库房无冷备——原厂交期 14 周，临时从备品库借同型 /92 从 #2 机拆（#2 机短时退出 AMS 监视提备注），等空运件到货恢复。事后盘点——全厂 3 套 TSI 共 3 块 /92 在线零块备件。现在执行：全厂留 1 块 136180-01 冷备密封存放 + 入秋做 3500 Config File (.bnt) 备份校验 + 建议加装 RJ45 浪涌保护器，再没裸奔过。
