描述
产品详情

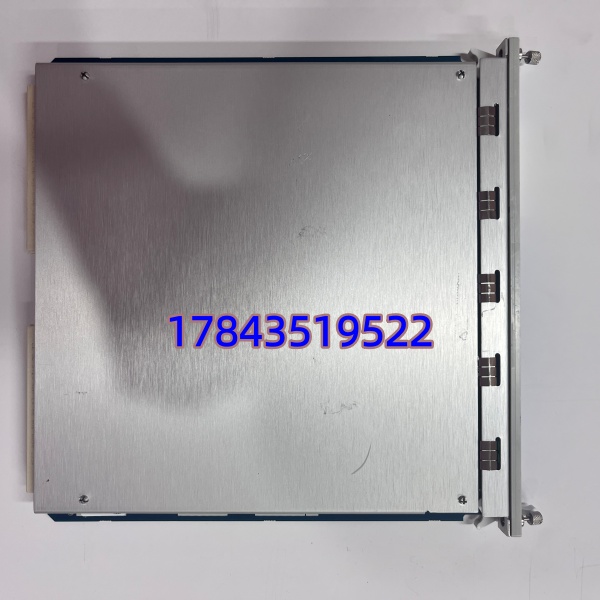

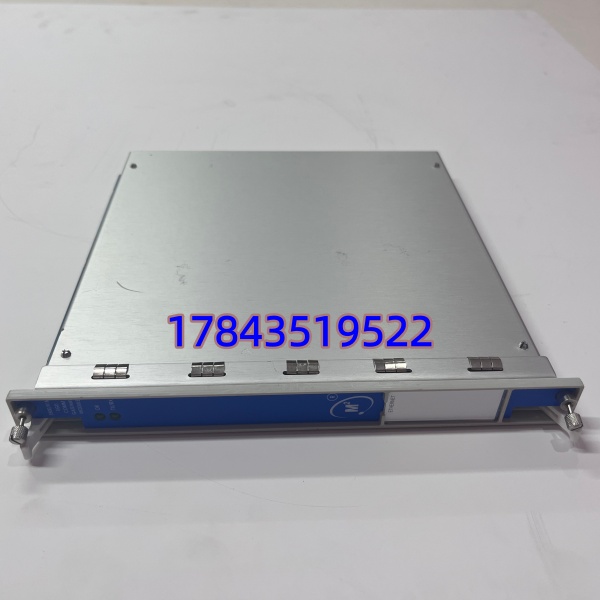

· 型号：3500/91M（190782-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection & Monitoring System
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 3500/91M — 190782-01（主模块，需配套I/O模块 161216-01） |
| 产品类型 | EGD（Ethernet Global Data）通信网关模块 |
| 适用系统 | Bently Nevada 3500 系列机架（需 TDI 模块配合） |
| 支持协议 | EGD v2.01、Ethernet UDP/IP、Modbus TCP（部分固件支持Modbus RTU via serial） |
| 以太网接口 | 1× RJ-45，10BASE-T / 100BASE-TX（IEEE 802.3），Auto-Negotiate |
| 数据交换模式 | Producer（发布机架数据）/ Consumer（接收外部命令：组复位、报警抑制等） |
| 最大数据点数 | 4096 个参数/模块 |
| 数据更新率 | 用户可配 1 ms ～ 1000 ms |
| 槽位占用 | 前插槽1个全高槽位（主模块）+ 后对应I/O模块槽位 |
| 供电方式 | 由3500机架背板供给 DC 24 V（典型功耗 ≈ 7.4 W） |
| 状态指示 | 前面板 OK LED + TX/RX Activity LED |
| 配置软件 | Bently Nevada 3500 Rack Configuration Software（要求 ≥ v3.70，TDI固件 ≥ v1.20） |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| EMC/认证 | CE、EN 61326-1、CSA/NRTL、部分选项带 ATEX/IECEx |
| 符合标准 | API 670 机械保护系统通信接口要求 |
| 尺寸(主模块) | 241.3 × 24.4 × 241.8 mm（H×W×D） |
| 重量 | ≈ 0.79 kg（主模块），I/O模块 ≈ 0.39 kg |
产品介绍
汽轮机组改造时最头疼的就是3500振动数据送不到DCS——老式只靠RS-232串口轮询太慢还占点到。3500/91M（190782-01）是Bently Nevada给3500机架配的以太网”出门卡”，把各通道振动、间隙电压、报警/危险状态打包成EGD报文或Modbus寄存器实时推给上位系统，GE Mark VIe、横河/CS3000、Emerson DeltaV都能接，不用另加第三方网关。
现场实测发现：它和机架里的 TDI（Triple Display Interface）模块强绑定——TDI固件低于v1.20的话91M插进去OK灯不亮。采购前一定让仪控确认现有机架TDI版本，不然到货装不上白等一周。每机架只允许插一块91M，冗余要靠网络层双网卡而不是双模块。模块支持热插拔（带电更换），正常维护不影响监测保护功能，这点在大修窗口紧张时很关键。
替换与升级建议
✅ 直接替换
- 3500/91M 190782-01（同部件号，同或更高固件版本）——完全互换，插回原机架用3500 Config Software重新下载配置即可运行，无需改I/O映射。建议成对确认TDI版本匹配。
⚠️ 软件兼容（需改配置/升固件）
- 3500/91（早期非M版，如 190781-01 之类）——物理插槽兼容但协议/固件不同，不能直接互换配置文件。若原项目用的是老/91需升级到/91M，要在组态软件新建通信配置并重下发，工作量约半小时（不含回路验证），无额外硬件成本但需升TDI固件。
- 3500/92 Modbus Gateway——/92走Modbus为主不支持EGD Producer/Consumer模型，若你的DCS只认Modbus可替但需重新映射寄存器（3500/91M→/92寄存器地址不同），属跨型号替换，组态需改。
❌ 硬件不兼容
- 3500 监测模块（如3500/42M、3500/45）——不能代替通信网关，无以太网处理能力。
- 非3500平台（System 1 独立网卡等）——物理与背板均不通。
买拆机件一定让卖家提供上电后Config Software能识别到的固件版本截图——现场碰到过标签对但Flash损坏导致只亮OK灯不通信，排查极耗时。
常见问题解答 (FAQ)
这卡能直接把振动值送到DCS吗，要另外买软件吗？
可以，3500/91M把机架数据以EGD或Modbus TCP发出，DCS侧建对应数据点即可。组态用随机架附带的3500 Rack Configuration Software完成，一般不需额外交互软件授权（以原厂当时销售政策为准）。
一个3500机架能插两块91M做冗余吗？
不能。Bently Nevada规定每机架仅允许一块91M/91/92通信模块。网络冗余靠交换机双网卡或环网实现，不要在机架内并插。
对TDI模块有什么版本要求？
最低要求 TDI 固件 ≥ v1.20，3500 Rack Configuration Software ≥ v3.70。低于此版本机架会报模块不兼容——采购前抄下你现TDI背面的固件标签给我们核对最稳。
配套I/O模块（以太网口板）是自带还是需要另购？
190782-01 通常指主模块，实际以太网口在配套的 Rear I/O Module（常见 161216-01 双绞线以太网I/O模块）上。下单确认是”主模块单独”还是”主模块+I/O模块套装”，缺I/O模块到手没RJ45口。
支持热插拔更换吗，会影响保护功能吗？
支持热插拔。拔掉/91M只影响数据上送，3500监测与跳闸保护（Relay模块）继续独立工作。更换后需重新连软件下载通信配置（或自动同步若配置存于TDI），约2–3分钟。
