产品详情

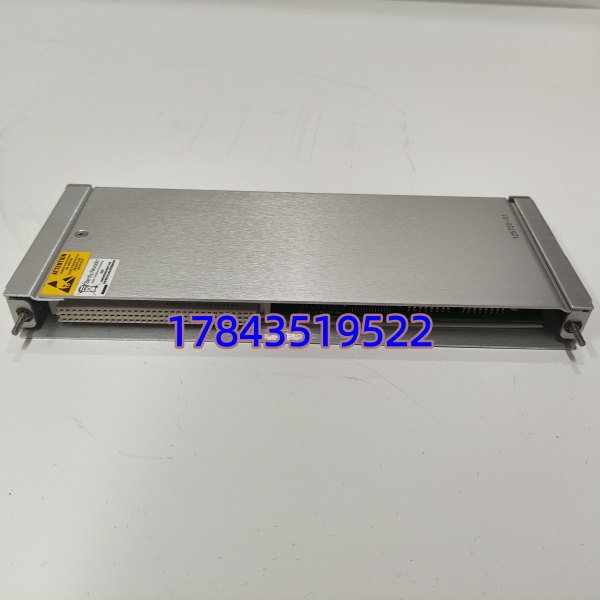

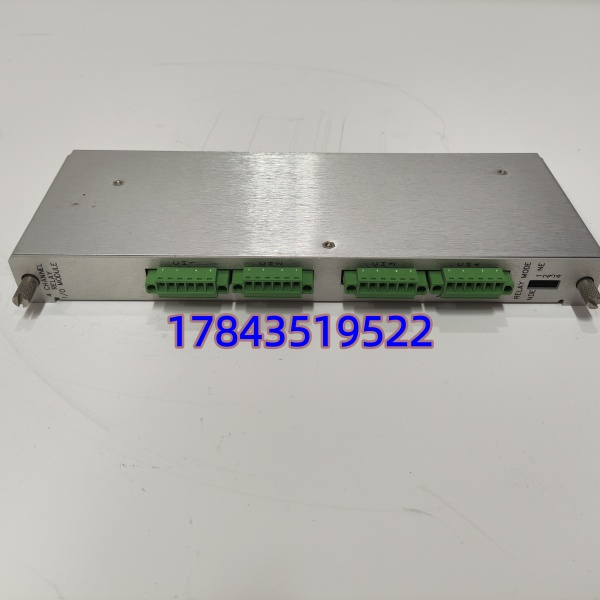

· 型号：3500/70（Bently Nevada 3500 Series Reciprocating Machine Monitor Module）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System — 3500/70 Quad Channel Reciprocating Monitor
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/70（内部 I/O 板 P/N 125720-01，常见 Rev G/H/J——采购写 “3500/70, Assy P/N 125720-01 Rev G or latest compatible”） |
| 制造商 | Bently Nevada (Baker Hughes Company) |
| 模块类型 | 3500/70 Reciprocating Machine Monitor — 4-Channel Impact, Position & Phase Measurement I/O |
| 适用框架 | Bently Nevada 3500/05 Rack (Classic or Enhanced backplane)，Slot 1～14（与 3500/15 电源、3500/20 or /25 键相通信模块共存） |
| 通道数 | 4 路独立可编程通道 |
| 输入信号类型 | 电涡流探头 (Proximitor® 3300 系列前置器输出 -4～-20V DC 比例位移)、LVDT (AC 激磁)、IEPE/压电加速度(冲击/阀杆监测) — 依组态 |
| 测量参数 | 活塞杆下沉/偏移、十字头位置(Phase Ref via Keyphaser)、气阀开启冲击幅值、往复频率、停位检测 |
| A/D / 处理 | 16-bit 量化，每通道独立 programmable Alert/Danger setpoint |
| 报警/危险输出 | 经由 3500 框架总继电器模块(3500/32 或框架内置 Relays) — 模块自身无直接继电器接点 |
| 通信/组态 | 与 3500/20(/25) 通信模块配合上 Bently Nevada 3500 Configuration Software(RS-232/USB 或 Ethernet 依 Comm Mod)；数据可送 AMS Machinery / Modbus TCP 或 BN Protocol |
| 前面面板 | 状态 LED (OK / TX/RX / Trip per channel)、Test Point (TP) 供现场万用表测 buffered signal |
| 背板功耗 | 典型 ≤5 W（据 Bently 3500 Datasheet） |
| 安装形式 | 插 3500/05 机架 Slot 1～14（键控 Slot 不能插 3500/15 电源或 3500/22M 键相槽） |
| 热插拔 | 支持（框架在线更换 I/O 模块，Config 自动重读） |
| 敷形涂层 | 部分 Rev 带 ISA G3 敷形涂层（Coating 标记于板边，海上平台建议涂层版） |
| 工作环境温度 | 0℃～+65℃（运行，柜内）；存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 安规 | CSA/NRTL、CE、符合 API 670 第 5 版建议（往复机监测章节） |
| 物理尺寸(约) | 标准 3500 单槽模块 ≈300×30×200 mm |
| 重量(约) | 0.30～0.40 kg |
| 备注 | 125720-01 为 3500/70 I/O 板件装配号——部分早期叫 3500/70-01-00；替换前拍照现网模块完整丝印含 Rev 字母及 Config Version，确认与现框架 3500/20(/25) 固版兼容 |
产品介绍
在炼化往复式新氢压缩机碰过一回：3500/70 Ch2 缓冲输出渐偏 0.8mm（对应活塞杆下沉），AMS 趋势捕获但现场一度误判是探头漂移——后来比对 TP 测试点发现模块内部偏置电阻温漂超差（老 Rev G 无自校准，H 版改善）。3500/70 是 3500 框架里专门针对往复机械”非稳态周期信号”做相位锁定测量的卡，比通用振动卡多了活塞杆位置算法和阀冲击积分，现场实测它的 TP 测试点是排故利器（不用断开线拿万用表量 Buffered Signal 直接看与原值差）。
从 ABC 分类它是 B 类关键机保件（往复压缩机/往复泵主轴/十字头位置监测失效 = 失去早期磨损预警，严重时过磨撞缸停机）：按现网 3500/70 装机量 10%～15% 设 Buffer Stock（最少每套同类压缩机群备 1 块冷备，注意与现网 Rev 一致），并将 3500 Configuration .cbk 文件纳入年度备份（换新模块框架自动下发配置但建议本地有副本）。Bently 3500 部分早期 Rev 提示 Legacy 但新 3500/70 仍在产——关注 Baker Hughes PCN，若特定老 Rev EOL 可按现网 10%～15% LTB。
应用场景与库存策略
3500/70 故障或配置丢失 = 往复压缩机十字头位置/活塞杆下沉预警消失，只能靠人工定期机械测量——连续运行装置（炼化新氢/循环氢压缩机、化肥合成气往复泵）丢失早期磨损报警增加非计划停机风险；而特殊 Rev 或带涂层版交期偶 6～12 周，是关健机组监测痛点。
典型场景与备货建议：
- 炼化/化肥 新氢/循环氢 往复压缩机（带 Bently 3500 架含 3500/70 监测十字头位置+阀冲击）：通常 1 架含 1～2 块 3500/70 → 按 3500/70 装机量 10%～15% 备安全库存，最少全厂同 Rev(或确认向上兼容)备 1 块冷备；随大修做 TP 缓冲信号比对记录趋势，备份 .cbk 配置文件。
- API 670要求往复机监测改造新增 3500/70：新项目按设计 BOM 申购，注意配套 3500/25 Keyphaser 模块及 Proximitor® 前置器型号(3300 NSv/XL 系列 5mm/8mm) 与 3500/70 组态匹配——常遗漏 Proximitor 型号致组态报警 Gap Voltage Out of Range。
- 与 3500/42M(振动/加速度)、3500/50(转速) 区分：物理插槽兼容但监测算法与许可 Key 不同——不能互代，下单核对框架内 Slot Assignment 显示 “70” 再申购 3500/70。[请以 Bently 3500 Rack Configuration Report为准]
- 已升级 3500 新代或迁 System 1 无线监测：老 3500/70 可保留最少 1 块作应急，多余登记呆滞。
真实案例：南方某炼化 2020 年大修期间 #2 新氢压缩机 3500/70（Rev G）自检报错 “Channel 3 Calibration CRC Error”——EEPROM 校验位老化，功能暂正常但潜在风险。当时无冷备等调货 10 天（疫情物流），暂屏蔽对应通道报警继续运行（十字头位置改人工每班外卡尺测）。事后将 3500/70 列入 B 类备件按 12% 装机量备货并要求供应商供最新 Rev H（带自校准改进），随大修做 3500 Config .cbk 全帧导出备份。
