描述
产品详情

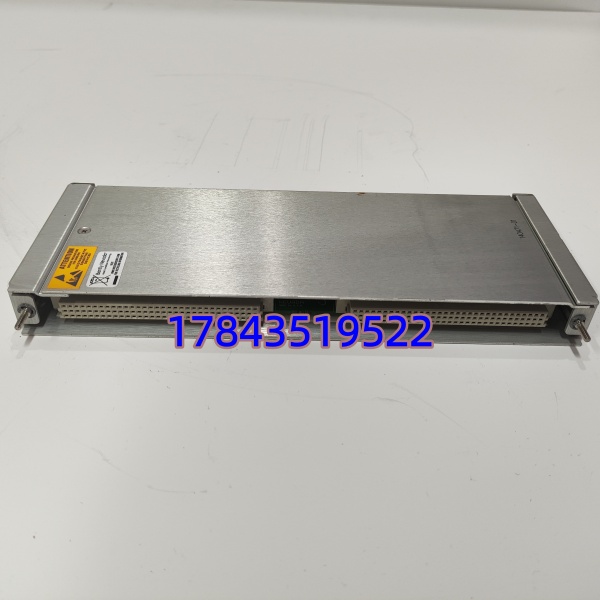

· 型号：3500/70（Bently Nevada 3500 Series Reciprocating Compressor Protection Module，配套端子块 140471-01 / 140471-02）
· 品牌：Bently Nevada（Baker Hughes Company）
· 系列：3500 Machinery Protection & Condition Monitoring System — 3500/70 Monitor Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/70（标准写法 3500-70-00-00 或带 Option Code；140471-01 = I/O 端子块 Half-size with screw terminals，140471-02 = 弹簧端子版） |
| 制造商 | Bently Nevada（Baker Hughes） |
| 产品类别 | 3500 Series — Reciprocating Compressor & General Mechanical Protection Monitor Module |
| 适用系统 | Bently Nevada 3500 Machinery Protection System（框架需 3500/05-01-x 主机+电源+继电器模块配套） |
| 通道数 | 16 点（可配为 8 差分测量对，依传感器类型：电涡流 Proximitor®、加速计、速度传感器、温度 RTD/TC、压力变送器 4–20mA） |
| 输入类型 | • 动态：经 3300/330500/9200 前置器缓冲输出 • 静态：4–20mA / ±10V / RTD / Thermocouple（依通道配置） • 接受 Keyphasor® 信号作相位参考（部分通道可设） |
| A/D 分辨率 | 16-bit per channel |
| 报警/危险设置 | 每通道独立 Alert (Alarm) & Danger (Trip) 值，滞环可调；支持 2oo2 / 2oo3 voting（与框架继电器模块联动） |
| 处理功能 | 峰值保持、平均值、RMS、波形回放（经 3500/22M Transient Data Interface）、自定义往复压缩机行程/活塞杆下沉量计算 |
| 通信接口 | 背板 TriBus → 3500/92 (Ethernet/RS-232/485 Gateway) 上送 AMS Machinery Manager / System 1 |

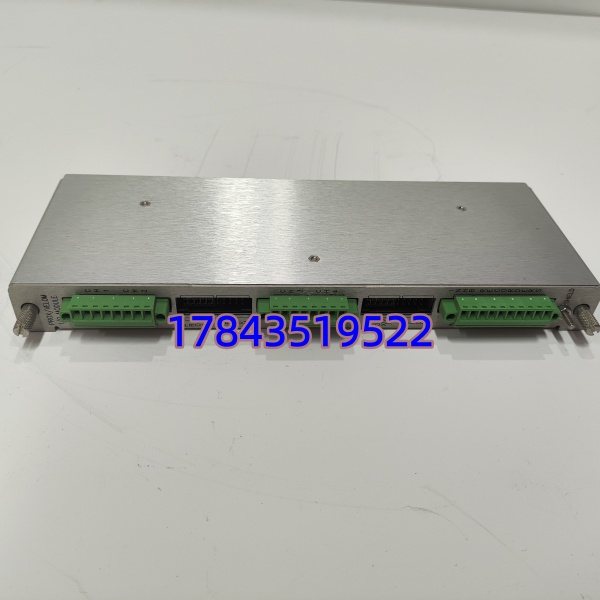

| 所需端子块 | 140471-01（螺钉端子 I/O 块）或 140471-02（弹簧夹端子块）— 必须匹配采购，缺一不可 |
| 背板取电 | +5 V dc / +12 V dc 由 3500 框架背板提供，典型 ≤ 6 W |
| LED 指示 | OK（绿/红）、TX/RX（黄闪）、每通道 Alarm/Danger LED（部分版本仅框架总报警指示） |
| 安装位置 | 3500 主机架 Slot 1～14（Slot 15/16 通常留给 3500/32 或 3500/92GW），不可插电源/继电器专用槽 |
| 组态软件 | 3500 Configuration Software（via 3500/20 RIM 或 3500/92GW） |
| 工作温度 | 0℃ ～ +65℃（机柜内）；存储 -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝，G3 涂层可选） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（部分批次 Zone 2）、ABS（船用可选） |
| 尺寸（模块本体） | ≈ 260×30×180 mm（3500 全高模块） |
| 重量 | ≈ 0.5～0.8 kg（模块不含端子块） |
| 生命周期状态 | 3500/70 处 Mature/Legacy 过渡，新 3500 框架仍支持但交期 10～20 周波动，市面 NOS + 测过拆机件为主 |
产品介绍
在炼化加氢裂化装置碰过：往复式新氢压缩机”3500 偶尔报 Rod Drop Danger — 随即复归”，查探头间隙电压正常——最后定位到 3500/70 某通道 A/D 基准温漂（老卡 15 年+ 电解电容干涸）致越限报警但瞬间回落，OK 灯不红极难查。3500/70 是 Bently Nevada 3500 家族里专门面向往复压缩机行程/活塞杆下沉/气阀温度及通用机械保护的智能监测卡，比通用 3500/42M（振动/轴位移）多了往复专用算法（行程位置、活塞杆跑合监测等），是大型往复压缩机组 TSI 保护的”守门员”。
严格来说 3500/70 必须配对应端子块 140471-01（螺钉）或 140471-02（弹簧），采购时确认含端子块或已有同款在柜——只买模块裸板到货无法接线。Bently 对 3500 系列交期 10～20 周部分 Option EOL，二手 NOS 是主力。单价二手约 ¥8k～¥28k（视成色/测试报告，含端子块稍贵），属 A 类机组跳车影响件——建议按每个 3500 框架内 3500/70 装机备 1 件冷备（SS=1,Min=1 按 P/N 分组），投运 >12 年启动 Last-Time-Buy 评估。
应用场景与库存策略
3500/70 失效表现：单通道漂移/偶发 Danger（OK 灯绿→最难查，常被当探头问题先排查）、整卡 Fault LED 亮（框架报 Module Failure，该卡监测点全数无效）、或框架不识别（ID PROM 坏）。
- 炼油/化肥往复压缩机机组 TSI：新氢/循环氢/丙烷压缩机活塞杆下沉、行程、气阀温度监测 — 非它不可需 3500 背板+Proximitor 前置器配套 — 建议每 3500 框架按 3500/70 装机量备 1 件冷备（Min=1），归入关键机组保护备件强制年度盘点。
- 石化/海上平台离心+往复混合机组：重要机械保护点 — 可与机组维保商签 VMI，或区域内多台机组共享应急件（注意 3500/70 vs 3500/42M 不互通，按实际槽位 P/N 分组）。
- 备件 ABC 与 LTB：B～A 类金额 A 类机组可用性/安全 → SS=1（按完整 P/N 3500-70-xx-xx + 端子块型号），ROP=0；Legacy 状态建议借大修窗口做 Last-Time-Buy 囤 1～2 件验证 NOS（含匹配 140471-01 或 02）。
- 更换提示：3500 框架支持热插拔——拔出故障模块（确认不影响跳闸继电器表决逻辑先）→ 插入新 3500/70 → 框架自动读模块 ID → 用 3500 Config Soft Download 配置（或自动从 RIM/92GW 同步若框架设 Auto-Config）→ Verify 各通道值正常。保留原模块 DIP/SW 设置照片。
真实案例：某炼化加氢装置 2020 年大修后”K-201 新氢压缩机偶发 Rod Drop Danger 报警 — 无实际杆跑偏”——仪表班查探头/前置器/间隙电压 OK，耗近一班时间。借区域兄弟装置一件 3500/70（同 Option）交叉替换后 Danger 告警消失，旧卡上机台温循测试 A/D 基准偏移 2.8%（临界）。原厂新件交期 14 周部分 EOL 预警，当即从认证渠道加急调 NOS 3500/70 + 140471-01 端子块一件补齐冷备并明文”每种 3500 插槽模块（42M/70/53/92）最少 1 件冷备按 P/N 分组”。教训：机械保护卡单点漂移极隐蔽，有件+端子块在手把 MTTR 从 4h+ 压到 <30 min。
